Photo(s) non contractuelle(s)

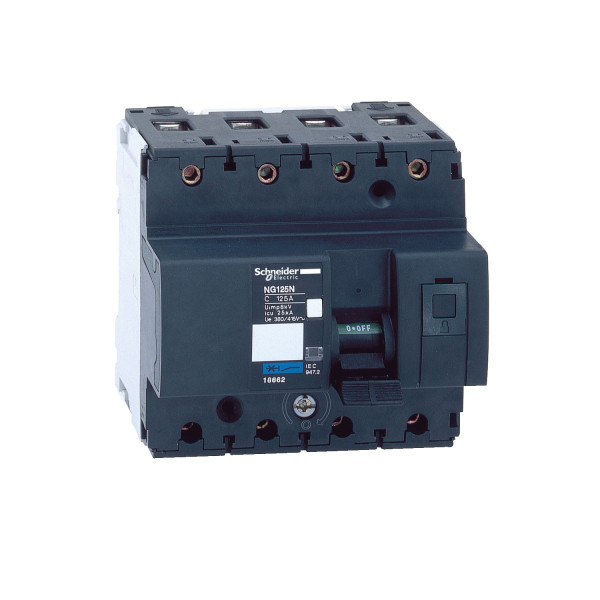

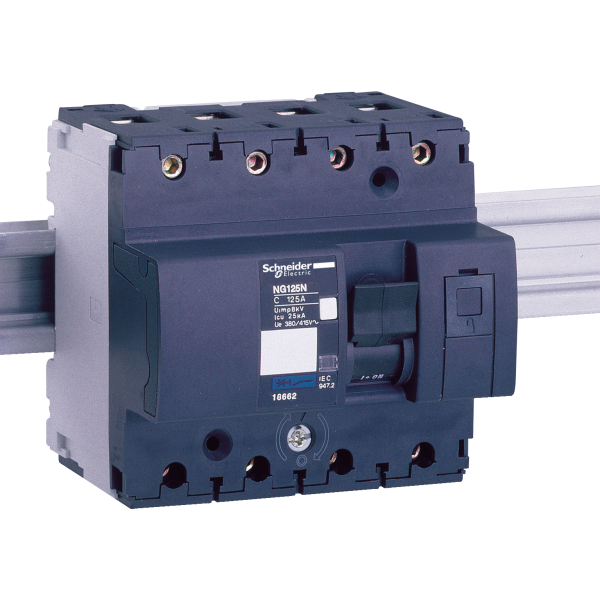

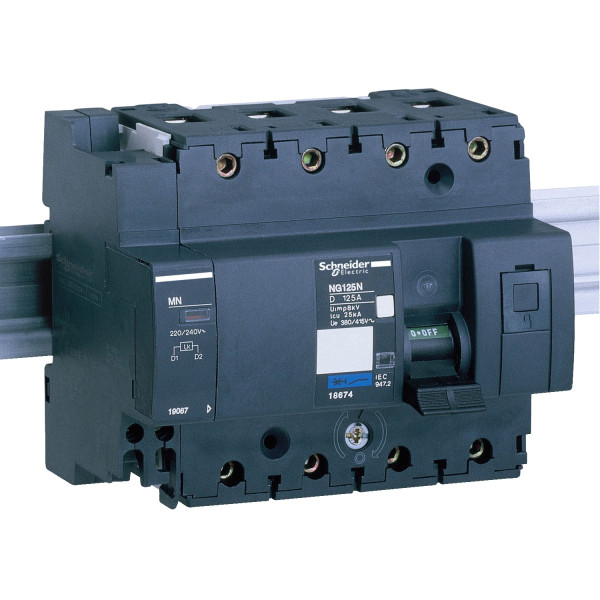

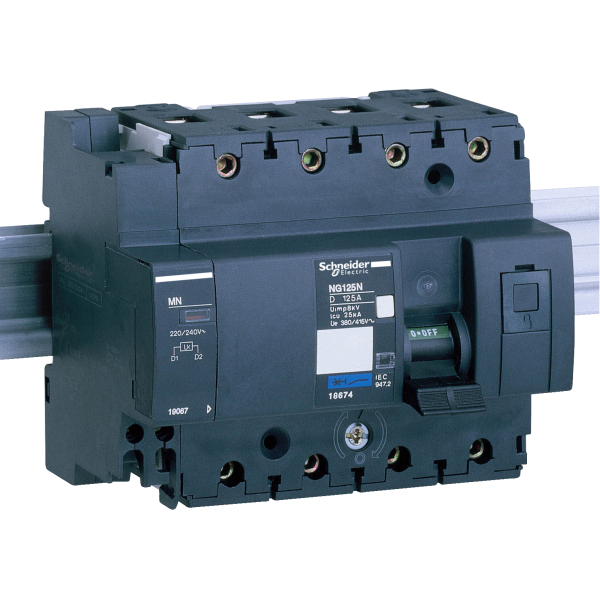

Schneider Electric Disjoncteur Modulaire Multi 9 Ng125N 4 Pôles 125 A Courbe D
617.73 € HT 741.28 € TTC
En stock - Il y a 2 produit(s) disponible(s)
Expédition sous 24-72 heures Délai estimatif
Jusqu'à 1482 points de fidélité en achetant ce produit
Schneider Electric
SCH19041
Schneider Electric Bloc Différentiel Vigi Ng125 125 A 4P 230 à 415 V 30 Ma
Non géré en stock
A commander
808.73 € HT 970.48 € TTC
Schneider Electric
SCH19061
Schneider Electric Déclencheur Voltmétrique Multi 9 Mnx 220 à 240 V Ca
Non géré en stock
A commander
142.65 € HT 171.18 € TTC
Schneider Electric
SCH19064
Déclencheur Voltmétrique Multi 9 Mxof 230 à 415 V Ca Schneider Electric
En stock
1 produit(s) disponible(s)
72.33 € HT 86.80 € TTC
Schneider Electric
SCH19066
Schneider Electric Declencheur Voltmetrique Multi 9 Mxof 24 V Ca
Non disponible
Schneider Electric
SCH19067
Schneider Electric Déclencheur Voltmétrique Multi 9 Mn 230 à 240 V Ca
Non géré en stock
A commander
139.74 € HT 167.69 € TTC
Schneider Electric
SCH19071
Schneider Electric Contacteur Auxiliaire 2 Of
Non géré en stock
A commander
49.84 € HT 59.81 € TTC
Schneider Electric
SCH19083
Schneider Electric Jeu Cache Bornes /Ng125 4P
Non géré en stock
A commander
52.39 € HT 62.87 € TTC
Schneider Electric
SCH19088
Schneider Electric Commande Rotative Frontale Ng 125 3P ou 4P Poignée Noire
Non géré en stock
A commander
125.74 € HT 150.89 € TTC
Schneider Electric
SCH19089
Schneider Electric Commande Rotative Frontale Ng 125 3P ou 4P Poignée Rouge
Non disponible
Schneider Electric
SCH19090
Schneider Electric Lot de 4 Dispositifs de Cadenassage
Non géré en stock
A commander
44.89 € HT 53.87 € TTC
Schneider Electric
SCH19096
Acti9 - lot de 3 connecteurs - accessoire pour disjoncteur < 160a
Non géré en stock
A commander
155.82 € HT 186.98 € TTC
Schneider Electric
SCH19097
Schneider Electric Commande Rotative Frontale Ng 125 3P ou 4P Poignée Rouge
Non disponible
Schneider Electric
SCHA9MEM1580
Powertag - capteur de mesure radio-fréquences - flex 160a - 3p/3p+n
Non géré en stock
A commander
356.79 € HT 428.15 € TTC
Description
Disjoncteur Modulaire Multi 9 Ng125N 4 Pôles 125 A Courbe D par Schneider Electric
Le disjoncteur modulaire Multi 9 Ng125N de Schneider Electric est un dispositif de protection électrique de haute qualité conçu pour les installations industrielles et commerciales. Ce disjoncteur à 4 pôles offre une capacité de coupure de 125 A et est caractérisé par une courbe de déclenchement de type D, ce qui le rend idéal pour les circuits avec des charges inductives élevées. Conçu pour assurer une protection fiable contre les surcharges et les courts-circuits, ce disjoncteur est un choix parfait pour garantir la sécurité et la continuité de vos installations électriques.
Les + du Produit :
- Protection fiable contre les surcharges et les courts-circuits
- Capacité de coupure élevée de 125 A
- Courbe de déclenchement de type D pour les charges inductives
- Installation facile et rapide grâce à son design modulaire
- Conforme aux normes internationales de sécurité
Caractéristiques du Produit :
- Nombre de pôles : 4
- Courant nominal : 125 A
- Courbe de déclenchement : D
- Type de montage : Rail DIN
- Tension nominale : 400 V AC
- Capacité de coupure : 25 kA
- Température de fonctionnement : -25°C à +70°C
- Dimensions (H x L x P) : 130 x 105 x 86 mm
- Poids : 1.2 kg
Utilisation :
Pour utiliser le disjoncteur modulaire Multi 9 Ng125N, suivez les étapes suivantes :
- Assurez-vous que l'alimentation électrique est coupée avant l'installation.
- Montez le disjoncteur sur un rail DIN standard dans votre tableau de distribution.
- Connectez les câbles d'alimentation aux bornes appropriées en suivant les indications de polarité.
- Serrez les vis de connexion pour assurer un contact électrique sûr et fiable.
- Remettez l'alimentation électrique et vérifiez le bon fonctionnement du disjoncteur en effectuant des tests de déclenchement.
Recommandations
Pour une utilisation optimale du disjoncteur modulaire Multi 9 Ng125N, il est recommandé de :
- Effectuer des inspections régulières pour vérifier l'absence de signes de surchauffe ou de dommages.
- Assurer un environnement propre et sec autour du disjoncteur pour éviter les risques de court-circuit.
- Suivre les instructions du fabricant pour toute opération de maintenance ou de remplacement.
- Utiliser des équipements de protection individuelle (EPI) appropriés lors de l'installation et de la maintenance.
- Consulter un électricien qualifié pour toute question ou problème technique.
Schneider Electric
SCHLV429387
Déclencheur Voltmétrique MX 220 à 240 Vca 50/60 Hz 208-211 Vca 60 Hz ComPacT NSX Schneider
En stock
38 produit(s) disponible(s)
97.79 € HT 117.35 € TTC
Schneider Electric
SCH29450
Contact Auxiliaire 1 OF ou 1 SD ou 1 SDE ou 1 SDV ComPacT NSX Schneider
En stock
54 produit(s) disponible(s)
13.62 € HT 16.34 € TTC
Schneider Electric
SCHLV432594
Cache-Borne Long 4P pour Disjoncteur NSX 400-630 ComPacT NSX Schneider
En stock
2 produit(s) disponible(s)
54.39 € HT 65.27 € TTC
Schneider Electric
SCH29370
Verrouillage Amovible pour Maneton par 1 à 3 Cadenas ComPacT NSX Schneider – pour NSX630
En stock
5 produit(s) disponible(s)
21.21 € HT 25.45 € TTC
Schneider Electric
SCHLV429516
Cache-Bornes ComPacT NSX Schneider 4P Court – pour NSX100 à 250
En stock
18 produit(s) disponible(s)
18.91 € HT 22.69 € TTC
Schneider Electric
SCHLV432641
Télécommande électromécanique MT630 ComPacT NSX Schneider Electric - avec Adaptateur SDE - pour Appareil Compact NSX630
En stock
2 produit(s) disponible(s)
1305.95 € HT 1567.14 € TTC
Schneider Electric
SCHLV432643
MT400/630 24-30V CC TELECOMMANDE DISJONCTEUR NSX400/630
En stock
1 produit(s) disponible(s)
1473.63 € HT 1768.36 € TTC
Schneider Electric
SCHLV429517
Cache-Bornes Long pour Disjoncteur ou Socle 3P ComPacT NSX Schneider – pour NSX 100 à 250
En stock
4 produit(s) disponible(s)
23.03 € HT 27.64 € TTC
Schneider Electric
SCH33645
Lot d'adaptateurs de raccordement ComPacT Schneider Electric - pour cosse - 4 pièces - 4P - 1600A
En stock
10 produit(s) disponible(s)
230.82 € HT 276.98 € TTC
Schneider Electric
SCH31057
Schneider Electric Commande Rotative Latérale Droite Ins, Inv 250 Poignée Noire
En stock
1 produit(s) disponible(s)
49.44 € HT 59.33 € TTC
Schneider Electric
SCHLV434128
Compact afficheur tableau fdm128 multi-équipements, disjoncteurs et smartlink
En stock
1 produit(s) disponible(s)
805.72 € HT 966.86 € TTC
Schneider Electric
SCHC40F4
Bloc de coupure sans déclencheur - Compact nsx400f - 400a - 4p - 36ka
En stock
1 produit(s) disponible(s)
1642.67 € HT 1971.20 € TTC
Legrand
LEG026055
Bloc differentiel électronique DPX/DPX-I 250 - 4P - montage aval
En stock
1 produit(s) disponible(s)
1028.14 € HT 1233.77 € TTC
Schneider Electric
SCHLV432570
Lot de 6 Séparateurs de Phases ComPacT NSX Schneider – pour NSX400-630
En stock
2 produit(s) disponible(s)
27.88 € HT 33.46 € TTC
Schneider Electric
SCHLV429393
BOBINE MX 125V CC ACCESSOIRE DISJONCTEUR NSX100-630
En stock
1 produit(s) disponible(s)
105.04 € HT 126.05 € TTC
Schneider Electric
SCHC16F4TM160
Disjoncteur 160 A ComPacT NSX160F Schneider Electric - Déclencheur Thermique-Magnétique D - 36 kA - 4P4D - Montage Fixe
En stock
1 produit(s) disponible(s)
852.32 € HT 1022.78 € TTC
Caractéristiques techniques
| Type de tension | Ac/dc |
| Profondeur d'encastrement | 47,0 mm |
| Calibre/courant nominal assigné (in) | 125,0 A |
| Tension assignée (ue) | 400,0 V |
| Fréquence | 60,0 MHz |
| Fréquence | 50 MHz |
| Caractéristique de déclenchement (type/courbe) | D |
| Tension d'isolement assignée (ui) | 690,0 V |
| Catégorie de surtension | 4,0 |
| Degré de pollution | 3,0 |
| Largeur en nombre de modules | 6,0 |
| Indice de protection (ip) | Ip20 |
| Nombre de pôles protégés | 4,0 |
| Pôle neutre sectionné simultanément | Oui |
| Adapté à une installation encastrée | Non |
| Section de raccordement cable rigide | 70,0 mm² |
| Section de raccordement cable rigide | 16 mm² |
| Section de raccordement cable souple | 50,0 mm² |
| Section de raccordement cable souple | 10 mm² |
| Température ambiante en fonctionnement | 70,0 °C |
| Température ambiante en fonctionnement | 70 °C |
| Produits auxiliaires associables | Oui |
| Nombre de pôles (total) | 4,0 |
| Pouvoir de coupure assigné selon iec 60947-2 à 230 v (icu) | 50,0 kA |
| Pouvoir de coupure assigné selon iec 60947-2 à 400 v (icu) | 25,0 kA |
| Tension assignée de tenue aux chocs (uimp) | 8,0 kV |
| Antidéflagration | Non |
| Montage encastré | Non |
