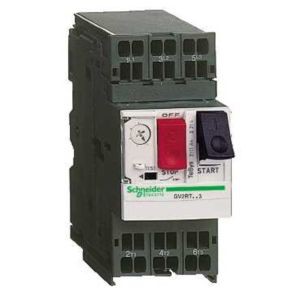

Disjoncteur Moteur Dm Mth 17-23 20xin Ress
Prix sur consultation
Description
Désignation :Disjoncteur Moteur Dm Mth 17-23 20xin Ress
Description :
- Gamme : Tesys
- Nom du produit : Tesys gv2
- Nom abrégé de l'appareil : Gv2rt
- Fonction produit : Disjoncteur
- Fonction de l’appareil : Motor
- Description des pôles : 3p
- Type de réseau : Ac
- Catégorie d'emploi : Ac-3 conformément à iec 60947-4-1,a conformément à iec 60947-2
- Fréquence réseau : 50/60 hz conformément à iec 60947-4-1
- Pouvoir de coupure : Icu = 3 kaà 690 v ac 50/60 hz conformément à iec 60947-2
- Icu = 15 kaà 400/415 v ac 50/60 hz conformément à iec 60947-2 :
- Icu = 6 kaà 440 v ac 50/60 hz conformément à iec 60947-2 :
- Icu = 4 kaà 500 v ac 50/60 hz conformément à iec 60947-2 :
- Icu = 50 kaà 220/230 v ac 50/60 hz conformément à iec 60947-2 :
- Calibre du déclencheur : 17...23 a
- Technologie de déclencheur : Thermique-magnétique
- Courant de déclenchement magnétique : 400 a
Caractéristiques techniques
| Largeur | 45,0 mm |
| Hauteur | 89,0 mm |
| Profondeur | 78,5 mm |
| Puissance de fonctionnement nominale, ac-3, 400 v | 9,0 kW |
| Avec commutateur auxiliaire intégré | Non |
| Courant permanent nominal (iu) | 23,0 A |
| Avec déclencheur à sous-tension intégré | Non |
| Nombre de pôles | 3,0 |
| Tension de fonctionnement normale | 0,0 V |
| Réglage de courant du déclencheur de surcharge | 17,0 A |
| Réglage de courant du déclencheur de surcharge | 23 A |
| Indice de protection (ip) | Ip20 |
| Type de raccordement du circuit principal | Spring clamp connection |
| Finition de l'élément d'actionnement | Rocker lever |
| Technique de déclenchement | Thermomagnetic |
| Puissance de fonctionnement nominale, ca-3, 230 v | 5,5 kW |
| Courant de commutation de court-circuit limite nominal icu à 400 v, ca | 15,0 kA |
| Sensible à une défaillance de phase | Oui |
| Type de construction de l'appareil | Complete device in housing |
| Avec protection thermique | Oui |
| Plage de réglage du déclencheur de court-circuit non retardé | 400,0 A |
