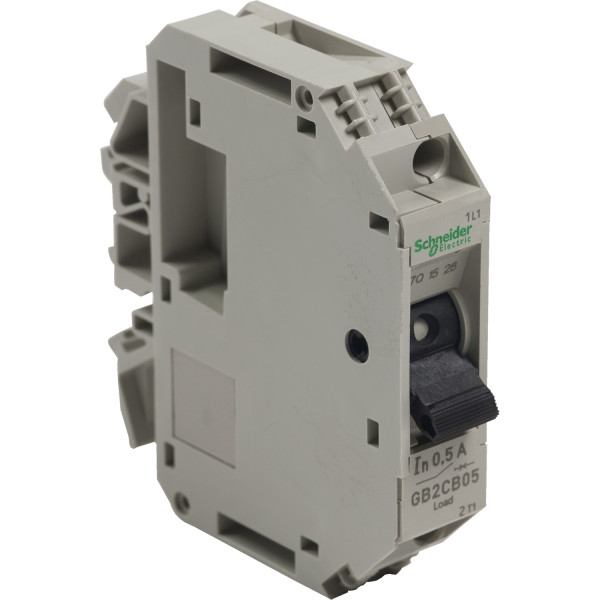

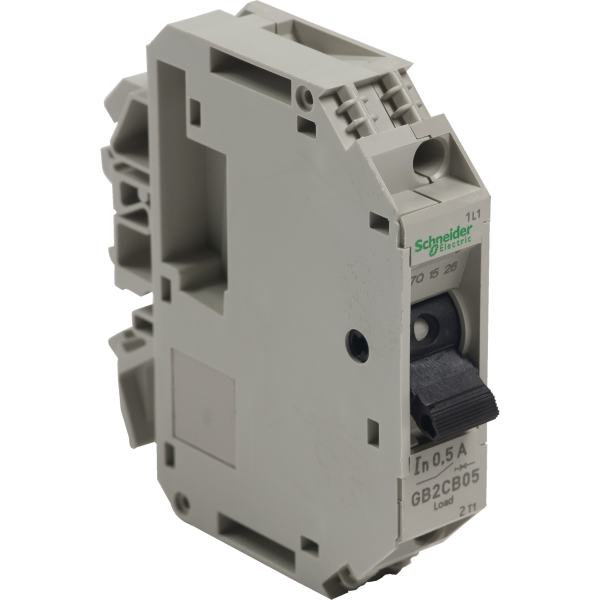

Schneider Electric Disjoncteur pour Circuit de Contrôle Gb2Cb 0.5 A 1P 1D
14.40 € HT 17.28 € TTC
Soit un prix unitaire de 14.40 € HT Soit un prix unitaire de 17.28 € TTC
Soit un total de 86.40 € HT Soit un total de 103.68 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 18-23 jours Délai estimatif
Jusqu'à 34 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme : TeSys
- Product name : TeSys GB2
- Nom abrégé d'appareil : GB2
- Type de produit ou de composant : Disjoncteur
- Application du disjoncteur : Télécommande
- Description des pôles : 1P
- Type de réseau : AC / DC
- Catégorie d'emploi : A conformément à IEC 60947-2 / DC-12 conformément à IEC 60947-5-1 / DC-13 conformément à IEC 60947-5-1
- Fréquence réseau : 50/60 Hz conformément à IEC 60947-2
- Pouvoir de coupure : Icu = 50 kA à 230/240 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 1 kA à 48 V DC conformément à IEC 60947-2 / Icu = 50 kA à 110 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 1.5 kA à 24 V DC conformément à IEC 60947-2
- [ics] pouvoir assigné de coupure de service en court-circuit : 100 % à 110 V AC 50/60 Hz conformément à IEC 60947-2 / 25 % à 230/240 V AC 50/60 Hz conformément à IEC 60947-2
- Technologie de déclencheur : Thermique-magnétique
- Courant de déclenchement magnétique : 6.6 A
- Mode d'installation : Par clips
- Support de montage : Platine / Rail
- Position de montage : Horizontal / Vertical
- Type de commande : Par maneton
- In courant assigné d'emploi : 0.5 A
- [ue] tension assignée d'emploi : 48 V DC / 250 V AC 50/60 Hz conformément à IEC 60947-2 / 277 V AC 50/60 Hz conformément à UL 1077 / 277 V AC 50/60 Hz conformément à CSA C22.2 No 14
- [uimp] tension assignéede tenue aux chocs : 4 kV conformément à IEC 60947-2
- Puissance dissipée par pôle : 2 W
- Durée de vie mécanique : 8000 cycle
- Durée de vie électrique : 8000 cycle
- Mode de raccordement : Connecteur 1 câble(s) 0.75...6 mm² - cable stiffness : rigide - sans extrémité de câble / Connecteur 2 câble(s) 0.75...4 mm² - cable stiffness : rigide - sans extrémité de câble / Connecteur 1 câble(s) 0.75...4 mm² - cable stiffness : souple - avec extrémité de câble / Connecteur 2 câble(s) 0.75...2.5 mm² - cable stiffness : souple - avec extrémité de câble
- Couple de serrage : 1.2 N.m - sur connecteur
- Robustesse mécanique : Chocs 22 Gn pour 20 ms conformément à IEC 60068-2-27 / Vibrations 5 Gn, 5...110 Hz conformément à IEC 60068-2-6
- Infos fabricant : Jeu de 6
- Hauteur : 74 mm
- Largeur : 15 mm
- Profondeur : 67 mm
- Masse du produit : 0.06 kg
Ancien produit : Telemecanique GB2CB05
Caractéristiques techniques
| Type de tension | Ac |
| Profondeur d'encastrement | 74 mm |
| Calibre/courant nominal assigné (in) | 0,5 A |
| Tension assignée (ue) | 250 V |
| Fréquence | 50 MHz |
| Fréquence | 60 MHz |
| Caractéristique de déclenchement (type/courbe) | Autre |
| Classe de limitation d'énergie (i²t) | 3 |
| Catégorie de surtension | 3 |
| Largeur en nombre de modules | 1 |
| Indice de protection (ip) | Ip20 |
| Nombre de pôles protégés | 1 |
| Pôle neutre sectionné simultanément | Non |
| Adapté à une installation encastrée | Non |
| Section de raccordement cable rigide | 0,75 mm² |
| Section de raccordement cable rigide | 0,75 mm² |
| Section de raccordement cable souple | 4 mm² |
| Section de raccordement cable souple | 0,75 mm² |
| Température ambiante en fonctionnement | 60 °C |
| Température ambiante en fonctionnement | -20 °C |
| Produits auxiliaires associables | Non |
| Nombre de pôles (total) | 1 |
| Pouvoir de coupure assigné selon iec 60947-2 à 230 v (icu) | 50 kA |
| Tension assignée de tenue aux chocs (uimp) | 4 kV |
| Tension d'isolement assignée (ui) | 250 V |
| Degré de pollution | 2 |
| Antidéflagration | Non |
| Montage encastré | Non |
