Photo(s) non contractuelle(s)

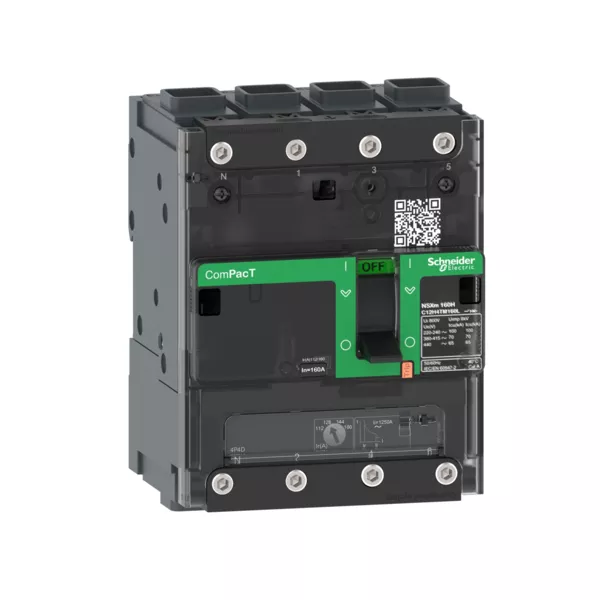

Disjoncteur Schneider Compact nsxmb- tm-d 63a - 4p4d - 25ka - borne everlink
326.70 € HT 392.04 € TTC
184.92 € HT 221.90 € TTC
Offre limitée - Il reste 3 produit(s) disponible(s)
Expédition sous 24-72 heures Délai estimatif
Jusqu'à 443 points de fidélité en achetant ce produit
Schneider Electric
SCH29370
Verrouillage Amovible pour Maneton par 1 à 3 Cadenas ComPacT NSX Schneider – pour NSX630
En stock
5 produit(s) disponible(s)
21.21 € HT 25.45 € TTC
Schneider Electric
SCHLV426804
Compact nsxm et powerpact b - bobine mn - 208/240v ca - 50/60hz
Non géré en stock
A commander
107.89 € HT 129.47 € TTC
Schneider Electric
SCHLV426844
Compact nsxm et powerpact b - bobine mx - 208/277v ca - 50/60hz - 250v cc
En stock
1 produit(s) disponible(s)
74.95 € HT 89.94 € TTC
Schneider Electric
SCHLV426913
Compact nsxm et powerpact b - 1 cache borne long 4p
Offre limitée
2 produit(s) disponible(s)
19.21 € HT 23.05 € TTC
14.33 € HT 17.20 € TTC
Schneider Electric
SCHLV426920
Compact nsxm et powerpact b et gv4 - 6 séparateurs de phases
Non géré en stock
A commander
16.24 € HT 19.49 € TTC
Schneider Electric
SCHLV426930T
Compact nsxm - commande rotative directe noire o/f pour nsxm
Non géré en stock
A commander
61.01 € HT 73.21 € TTC
Schneider Electric
SCHLV426932T
Compact nsxm - commande rotative ip54 prolongée noire o/f pour nsxm
Non géré en stock
A commander
112.20 € HT 134.64 € TTC
Schneider Electric
SCHLV426935T
Compact nsxm - commande rotative latérale noire o/f pour nsxm
Non géré en stock
A commander
111.13 € HT 133.36 € TTC
Schneider Electric
SCHLV426950
Compact nsxm et powerpact b - contact auxiliaire of ou sd Schneider
Offre limitée
1 produit(s) disponible(s)
35.02 € HT 42.02 € TTC
20.75 € HT 24.90 € TTC
Schneider Electric
SCHLV429453
Compact nsxm - contact auxiliaire 1of ou 1sd - communication sans fil pour nsxm
Prix sur consultation
Description
Compact nsxmb - disjoncteur - tm-d 63a - 4p4d - 25ka - borne everlink par Schneider Electric
Le disjoncteur Compact NSXMB de Schneider Electric est conçu pour offrir une protection optimale des installations électriques. Ce modèle TM-D 63A, 4 pôles, 4 directions, avec une capacité de coupure de 25kA, est équipé de bornes EverLink pour une connexion fiable et durable. Idéal pour les applications industrielles et commerciales, ce disjoncteur assure une protection contre les surcharges et les courts-circuits, garantissant ainsi la sécurité et la continuité de service.
Les + du Produit :
- Protection fiable contre les surcharges et les courts-circuits
- Bornes EverLink pour une connexion sécurisée et durable
- Capacité de coupure élevée de 25kA
- Conception robuste et durable
- Facilité d'installation et de maintenance
Caractéristiques du Produit :
- Type de produit : Disjoncteur
- Modèle : TM-D 63A
- Nombre de pôles : 4P4D
- Capacité de coupure : 25kA
- Bornes : EverLink
- Marque : Schneider Electric
Utilisation :
Pour utiliser le disjoncteur Compact NSXMB, suivez ces étapes :
- Assurez-vous que l'installation électrique est hors tension avant de commencer.
- Montez le disjoncteur sur le rail DIN ou dans le tableau électrique selon les instructions du fabricant.
- Connectez les câbles aux bornes EverLink en suivant les codes de couleur et les normes de câblage appropriées.
- Serrez les connexions pour garantir une fixation sécurisée.
- Rétablissez l'alimentation électrique et vérifiez le bon fonctionnement du disjoncteur.
Recommandations
Pour une utilisation optimale du disjoncteur Compact NSXMB, il est recommandé de :
- Effectuer des inspections régulières pour s'assurer que les connexions restent sécurisées.
- Suivre les instructions d'installation et de maintenance fournies par Schneider Electric.
- Utiliser des équipements de protection individuelle (EPI) lors de l'installation et de la maintenance.
- Consulter un électricien qualifié pour toute question ou problème technique.
Caractéristiques techniques
| Nombre de contacts auxiliaires à fermeture | 0,0 |
| Nombre de contacts auxiliaires à ouverture | 0,0 |
| Courant permanent nominal (iu) | 63,0 A |
| Nombre de pôles | 4,0 |
| Réglage de courant du déclencheur de surcharge | 63,0 A |
| Réglage de courant du déclencheur de surcharge | 44,1 A |
| Nombre de contacts auxiliaires à deux directions | 0,0 |
| Tension assignée (ue) | 690,0 V |
| Tension assignée (ue) | 690 V |
| Indice de protection (ip) | Ip40 |
| Position du raccordement de circuit principal | Frontal |
| Commande motorisée intégrée | Non |
| Type de raccordement du circuit principal | Raccordement à vis |
| Finition de l'élément d'actionnement | Manette / levier |
| Relais de signalisation de déclenchement disponible | Oui |
| Courant de commutation de court-circuit limite nominal icu à 400 v, 50 hz | 25,0 kA |
| Plage de réglage du déclencheur de court-circuit non retardé | 800,0 A |
| Plage de réglage du déclencheur de court-circuit non retardé | 800 A |
| Adapté à un montage de profilés chapeaux | Oui |
| Protection intégrée contre les mises à la terre accidentelles | Non |
| Commande motorisée en option | Non |
| Type de construction de l'appareil | Technique d'encastrement fixe pour appareil encastré |
| Montage de profilés chapeaux en option | Non |
| Appareil complet avec unité de protection | Oui |
