24VDC PDM STANDARD KIT CO

Description

• Gamme de produits : Solution d'E/S distribuées Modicon
• Type de produit ou de composant : Kit de distribution d'alimentation standard

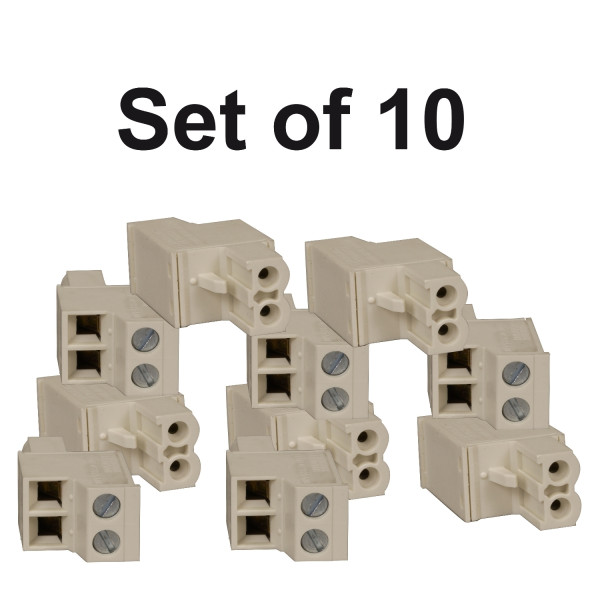

• Composition du kit : Module STBPDT2100 / Base STBXBA2200 / STBXTS1130, connecteurs de type à vis / STBXTS2130, connecteurs de type à ressort
• [us] tension d'alimentation : 24 V
• Type de circuit d'alimentation : DC
• Courant de sortie module d'alimentation : <= 10 A 45 °C circuit d'entrée/de sortie / <= 12 A 30 °C circuit d'entrée/de sortie / <= 6 A 70 °C circuit d'entrée/de sortie / <= 8 A 60 °C circuit d'entrée/de sortie / 0...4 A 30 °C circuit d'entrée / 0...8 A 30 °C circuit de sortie
• Plage d'utilisation en tension : 19,2...30 V DC bus actuateur/capteur
• Permutation de secours sous tension : Permutation sous tension interdite
• Type de protection : Protection contre surintensité intégrée 10 A retard circuit de sortie / Protection contre surintensité intégrée 5 A retard circuit d'entrée / Inversion polarité bus d''actuateur
• Courant admissible : 0...30 A pour 2 minutes borne de mise à la masse
• Seuil de détection de tension : < 15 V +/-1 CC DEL IN/OUT allumée / < 15 V +/-1 CC DEL IN/OUT pas allumée
• Compatibilité produit : Embase de montage STBXBA2200
• Marquage : CE
• Catégorie de surtension : II
• Led d'état : 1 LED vert alimentation électrique de bus actionneur (OUT) / 1 LED vert alimentation bus capteur (IN)
• Profondeur : 65.1 mm
• Hauteur : 18.4 mm
• Largeur : 125 mm
• Masse du produit : 0.13 kg
