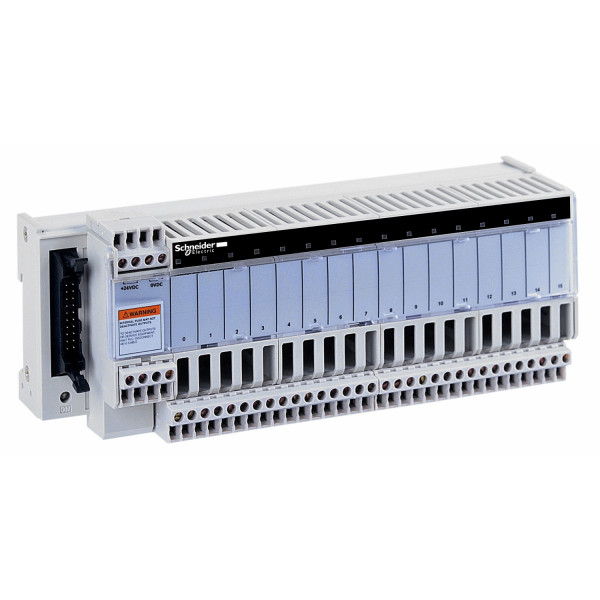

Schneider Electric Embase nue 16S Em-Ss Fu+Sec 2Com-4,Relais 12.5Mm

Description

• Gamme de produits : Advantys Telefast ABE7
• Type de produit ou de composant : Embase pour relais embrochable
• Type d'embase : Embase de sortie
• [us] tension d'alimentation : 19...30 V conformément à IEC 61131-2
• Nombre de canaux : 16
• Mode de raccordement : Bornes de type vis, capacité de serrage: 1 x 0,09 à 1 x 1,5 mm² AWG 28...16 souple avec embout / Bornes de type vis, capacité de serrage: 1 x 0,14 à 1 x 2,5 mm² AWG 26...12 rigide / Bornes de type vis, capacité de serrage: 1 x 0,14 à 1 x 2,5 mm² AWG 26...14 souple sans embout / Bornes de type vis, capacité de serrage: 2 x 0,09 à 2 x 0,75 mm² AWG 28...20 souple avec embout / Bornes de type vis, capacité de serrage: 2 x 0,2 à 2 x 2,5 mm² AWG 24...14 rigide
• Information additionnelle voie : 1 interrupteur deconnectable par voie

• Type de circuit d'alimentation : DC
• Compatibilité produit : ABE7ACC21 / ABR7S33 / ABS7A3M / ABS7SC3E
• Led d'état : 1 DEL par canal, vert pour statut du canal / 1 LED, vert pour puissance ON
• Distribution des polarités : Contact 4 voies
• Protection contre les courts-circuits : 1 A fusible interne, 5 x 20 mm, à fusion rapide (extrémité de l'automate) / 2 A fusible par voie, 5 x 20 mm, à fusion rapide (circuit de sortie)
• Mode de fixation : Par clips sur rail DIN symétrique 35 mm / Par vis sur plaque solide ac kit fixation
• Courant d'alimentation : <= 1 A
• Chute de tension sur le fusible d'alimentation : 0.3 V
• Courant par groupe de sorties : <= 16 A
• [ui] tension assignée d'isolement : 2000 V entre bornes/rails de montage / 300 V entre circuit à bobine/circuits de contact conformément à IEC 60947-1
• [uimp] tension assignée de tenue aux chocs : 2.5 kV
• Catégorie d'installation : II conformément à IEC 60664-1
• Couple de serrage : 0.6 N.m (avecplat Ø 3,5 mm
• Masse du produit : 1 kg
