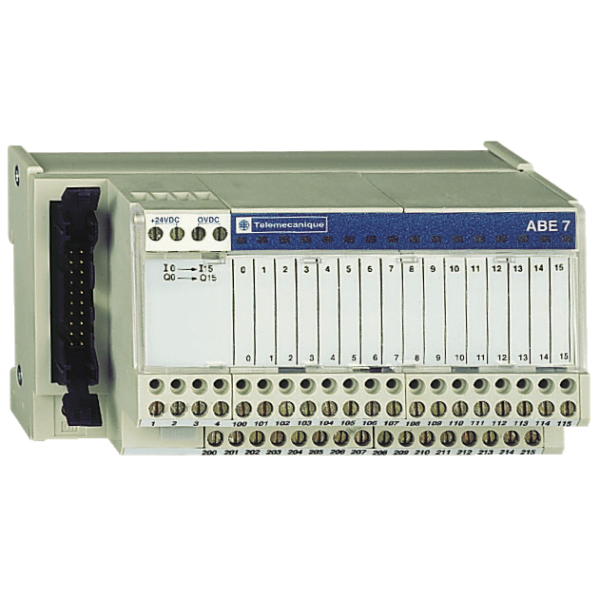

Schneider Electric Embase Racc 8S Del 2B-2Etg

Description

• Gamme de produits : Advantys Telefast ABE7
• Type de produit ou de composant : EmbaseE/S tout ou rien passive
• Type d'embase : Embase E/S
• [us] tension d'alimentation : 19...30 V conformément à IEC 61131-2
• Nombre de canaux : 8
• Nombre de bornes par voie : 2
• Mode de raccordement : Bornes de type vis, capacité de serrage: 1 x 0,09 à 1 x 1,5 mm² AWG 28...16 souple avec embout / Bornes de type vis, capacité de serrage: 1 x 0,14 à 1 x 2,5 mm² AWG 26...12 rigide / Bornes de type vis, capacité de serrage: 1 x 0,14 à 1 x 2,5 mm² AWG 26...14 souple sans embout / Bornes de type vis, capacité de serrage: 2 x 0,09 à 2 x 0,75 mm² AWG 28...20 souple avec embout / Bornes de type vis, capacité de serrage: 2 x 0,2 à 2 x 2,5 mm² AWG 24...14 rigide

• Type de circuit d'alimentation : DC
• Nombre de rangées horizontales : 2
• Led d'état : 1 DEL par canal, vert pour statut du canal / 1 LED, vert pour puissance ON
• Distribution des polarités : 0 V ou 24 V
• Protection contre les courts-circuits : 6.3 A fusible interne, 5 x 20 mm, à fusion rapide (extrémité de l'automate)
• Type de connecteur : HE-10
• Nombre de broches : 20 broches
• Mode de fixation : Par clips sur rail DIN symétrique 35 mm / Par vis sur plaque solide ac kit fixation
• Courant d'alimentation : <= 4.1 A
• Courant par voie : <= 0.5 A
• Courant par groupe de sorties : <= 4.1 A
• Chute de tension sur le fusible d'alimentation : 0.2 V
• [ui] tension assignée d'isolement : 2000 V
• Catégorie d'installation : II conformément à IEC 60664-1
• Couple de serrage : 0.6 N.m (avecplat Ø 3,5 mm
• Largeur : 84 mm
• Masse du produit : 0.218 kg
