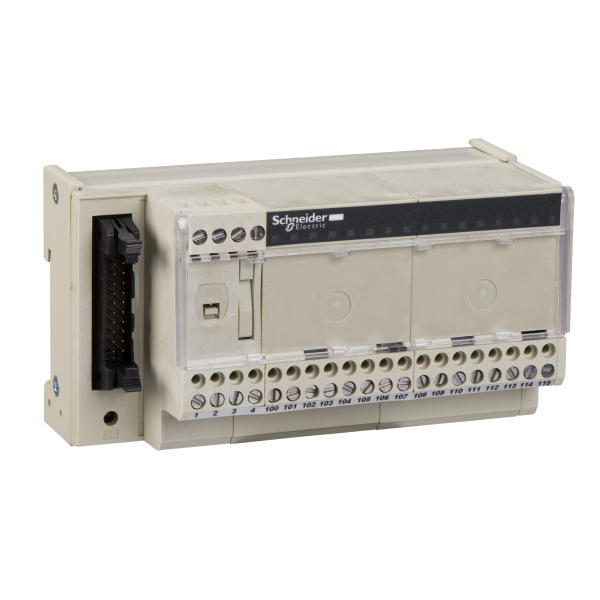

Schneider Electric Embase Racc 16Es Del 1B-1Etg
75.20 € HT 90.24 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 180 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme de produits : Advantys Telefast ABE7
- Type de produit ou de composant : EmbaseE/S tout ou rien passive
- Type d'embase : Embase E/S
- [us] tension d'alimentation : 19...30 V conformément à IEC 61131-2
- Nombre de canaux : 16
- Nombre de bornes par voie : 1
- Mode de raccordement : Bornes de type vis, capacité de serrage: 1 x 0,09 à 1 x 1,5 mm² AWG 28...16 souple avec embout / Bornes de type vis, capacité de serrage: 1 x 0,14 à 1 x 2,5 mm² AWG 26...12 rigide / Bornes de type vis, capacité de serrage: 1 x 0,14 à 1 x 2,5 mm² AWG 26...14 souple sans embout / Bornes de type vis, capacité de serrage: 2 x 0,09 à 2 x 0,75 mm² AWG 28...20 souple avec embout / Bornes de type vis, capacité de serrage: 2 x 0,2 à 2 x 2,5 mm² AWG 24...14 rigide
- Type de circuit d'alimentation : DC
- Nombre de rangées horizontales : 1
- Led d'état : 1 DEL par canal, vert pour statut du canal / 1 LED, vert pour puissance ON
- Distribution des polarités : Non
- Protection contre les courts-circuits : 2 A fusible interne, 5 x 20 mm, à fusion rapide (extrémité de l'automate)
- Type de connecteur : HE-10
- Nombre de broches : 20 broches
- Mode de fixation : Par clips sur rail DIN symétrique 35 mm / Par vis sur plaque solide ac kit fixation
- Courant d'alimentation : <= 1.8 A
- Courant par voie : <= 0.5 A
- Courant par groupe de sorties : <= 1.8 A
- Chute de tension sur le fusible d'alimentation : 0.3 V
- [ui] tension assignée d'isolement : 2000 V
- Catégorie d'installation : II conformément à IEC 60664-1
- Couple de serrage : 0.6 N.m (avecplat Ø 3,5 mm
- Largeur : 125 mm
- Masse du produit : 0.274 kg

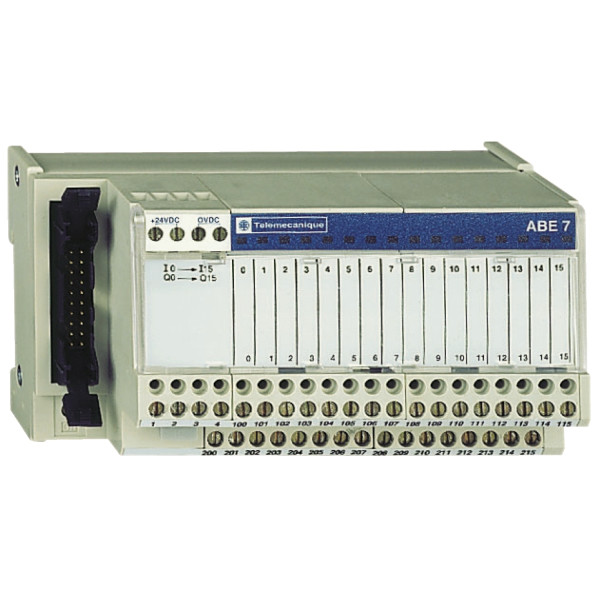

Ancien produit : Telemecanique ABE7H16R11
Caractéristiques techniques
| Largeur | 125,0 mm |
| Hauteur | 70,0 mm |
| Couleur du boîtier/corps | Gris |
| Tension assignée (ue) | 24,0 V |
| Matériau du boîtier/corps | Plastique métallisé |
| Température d'utilisation | 60,0 °C |
| Avec séparation de potentiel | Non |
| Tension de fonctionnement | 24,0 V |
| Catégorie de protection contre les explosions pour le gaz | Sans |
| Catégorie de protection contre les explosions pour la poussière | Sans |
| Matériau du revêtement de contact | Autre |
| Capacité de courant max. par signal e/s | 0,5 A |
| Capacité de courant max. par socle de raccordement | 1,8 A |
| Courant de somme max. | 1,8 A |
| Indice de protection (ip) | Ip2x |
| Avec affichage led | Oui |
| Degré de pollution | 2 |
| Raccordement pour capteurs npn | Oui |
| Nombre de canaux par poste d'enfichage | 16,0 |
| Nombre d'emplacements de capteur/d'actionneur | 1,0 |
| Finition des dérivations de conduit de capteur/actionneur | Autre |
| Douilles filetées des emplacements de capteur/d'actionneur | Autre |
| Longueur de câble configurable | Oui |
| Nombre de pôles des emplacements de capteur/d'actionneur | 16,0 |
| Adaptation aux chaînes d'entraînement de la version de câble fixe | Non |
| Matériau du corps isolant | Autre |
| Matériau du corps de base de contact | Autres alliages de cuivre |
| Profondeur | 67,0 mm |
| Presse-étoupe pour diamètre externe de câble | 2,5 mm |
| Presse-étoupe pour diamètre externe de câble | 2,5 mm |
| Diamètre du contact femelle | 2,5 mm |
| Section de conducteur connectable | 2,5 mm² |
| Section de conducteur connectable | 2,5 mm² |
