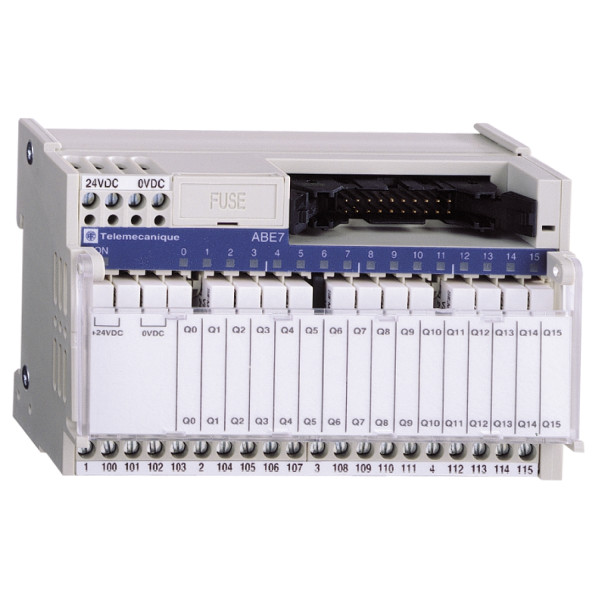

Schneider Electric Embase Rel 16S Em Deb Mini
243.31 € HT 291.97 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 583 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme de produits : Advantys Telefast ABE7
- Type de produit ou de composant : Embase avec relais électromécanique embrochable
- Type d'embase : Embase de sortie
- [us] tension d'alimentation : 19...30 V conformément à IEC 61131-2
- Nombre de canaux : 16
- Mode de raccordement : Bornes de type vis, capacité de serrage: 1 x 0,14 à 1 x 1,5 mm² AWG 26...16 souple avec embout / Bornes de type vis, capacité de serrage: 1 x 0,14 à 1 x 2,5 mm² AWG 26...14 souple sans embout / Bornes de type vis, capacité de serrage: 1 x 0,14 à 1 x 4 mm² AWG 26...12 rigide / Bornes de type vis, capacité de serrage: 2 x 0,14 à 2 x 0,75 mm² AWG 26...18 souple avec embout / Bornes de type vis, capacité de serrage: 2 x 0,14 à 2 x 1,5 mm² AWG 26...16 rigide
- Type de circuit d'alimentation : DC
- Compatibilité produit : ABR7S11
- Description des contacts : 1 "F"
- Led d'état : 1 LED pour puissance ON / 1 DEL par canal pour statut du canal
- Distribution des polarités : Groupe de distribution commune de 4
- Protection contre les courts-circuits : 1 A fusible interne, 5 x 20 mm, à fusion rapide (extrémité de l'automate)
- Mode d'installation : Par clips sur rail DIN 35 mm / Par vis sur montage en surface avec kit
- Courant d'alimentation : <= 1 A
- Chute de tension sur le fusible d'alimentation : 0.3 V
- Courant dans le commun de sortie : <= 5 A bornes de type vis
- [ui] tension assignée d'isolement : 2000 V entre bornes/rails de montage / 300 V entre circuit à bobine/circuits de contact conformément à IEC 60947-1
- Courant par module : <= 12 A
- [uimp] tension assignée de tenue aux chocs : 2.5 kV
- Catégorie d'installation : II conformément à IEC 60664-1
- Couple de serrage : 0.6 N.m (avecplat Ø 3,5 mm
- Masse du produit : 0.6 kg
Ancien produit : Telemecanique ABE7R16T111
Caractéristiques techniques
| Mode de pose | Autre |
| Classe d'inflammabilité du matériau isolant selon ul 94 | Autre |
| Plaque de fermeture requise | Non |
| Écart central entre les trous | 5 mm |
| Transparent | Non |
| Matériau du corps isolant | Autre |
| Finition antidéflagrante 'ex e' | Non |
| Couleur | Gris |
| Tension assignée (ue) | 24 V |
| Nombre de pôles | 16 |
| Longueur | 61 mm |
| Température d'utilisation | 60 °C |
| Température d'utilisation | 60 °C |
| Nombre de positions de serrage par pôle | 2 |
| Largeur/dimension | 206 mm |
| Hauteur en cas de type de montage le plus bas possible | 70 mm |
| Finition raccordement électrique 1 | Raccordement à vis |
| Finition raccordement électrique 2 | Fiche |
| Section de raccordement cable rigide | 0,324 mm² |
| Section de raccordement cable rigide | 0,324 mm² |
| Position de raccordement | Au-dessus |
| Courant assigné in | 0,5 A |
| Sans halogène | Non |
