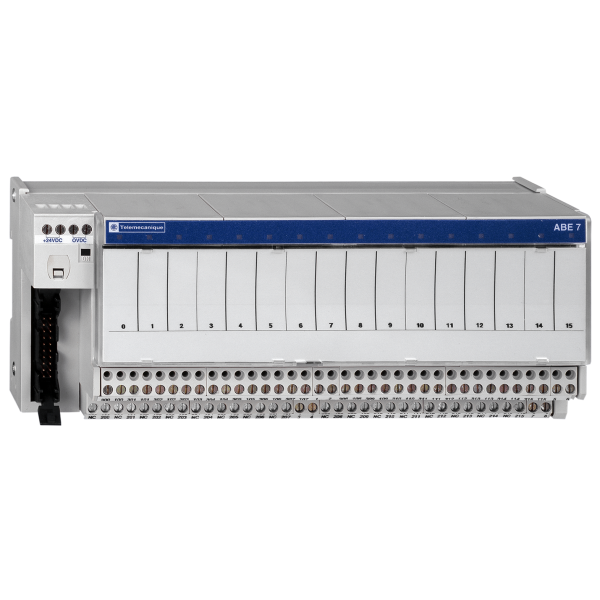

Photo(s) non contractuelle(s)
Schneider Electric Embase Rel Em Deb 1Rt Lib Po
337.11 € HT 404.53 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 809 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme de produits : Advantys Telefast ABE7
- Type de produit ou de composant : Embase avec relais électromécanique embrochable
- Type d'embase : Embase de sortie
- [us] tension d'alimentation : 19...30 V conformément à IEC 61131-2
- Nombre de canaux : 16
- Type de circuit d'alimentation : DC
- Compatibilité produit : ABR7S23
- Description des contacts : 1 F/O
- Led d'état : 1 DEL par canal, vert pour statut du canal / 1 LED, vert pour puissance ON
- Distribution des polarités : Sans volt
- Protection contre les courts-circuits : 1 A fusible interne, 5 x 20 mm, à fusion rapide (extrémité de l'automate) / 0.5 A fusible par voie, 5 x 20 mm, à fusion rapide (circuit de sortie)
- Mode de fixation : Par clips sur rail DIN symétrique 35 mm / Par vis sur plaque solide ac kit fixation
- Courant d'alimentation : <= 1 A
- Chute de tension sur le fusible d'alimentation : 0.3 V
- [ui] tension assignée d'isolement : 2000 V entre bornes/rails de montage / 300 V entre circuit à bobine/circuits de contact conformément à IEC 60947-1
- [uimp] tension assignée de tenue aux chocs : 2.5 kV
- Catégorie d'installation : II conformément à IEC 60664-1
- Couple de serrage : 0.6 N.m (avecplat Ø 3,5 mm
- Masse du produit : 0.775 kg
Ancien produit : Telemecanique ABE7R16T230
Caractéristiques techniques
| Mode de pose | Autre |
| Classe d'inflammabilité du matériau isolant selon ul 94 | Autre |
| Plaque de fermeture requise | Non |
| Écart central entre les trous | 10 mm |
| Transparent | Non |
| Matériau du corps isolant | Autre |
| Finition antidéflagrante 'ex e' | Non |
| Couleur | Gris |
| Tension assignée (ue) | 30 V |
| Nombre de pôles | 16 |
| Longueur | 73 mm |
| Température d'utilisation | 60 °C |
| Température d'utilisation | 60 °C |
| Nombre de positions de serrage par pôle | 2 |
| Largeur/dimension | 211 mm |
| Hauteur en cas de type de montage le plus bas possible | 89 mm |
| Finition raccordement électrique 1 | Raccordement à vis |
| Finition raccordement électrique 2 | Fiche |
| Section de raccordement cable rigide | 0,324 mm² |
| Section de raccordement cable rigide | 0,324 mm² |
| Position de raccordement | Au-dessus |
| Courant assigné in | 1 A |
| Sans halogène | Non |
