Photo(s) non contractuelle(s)

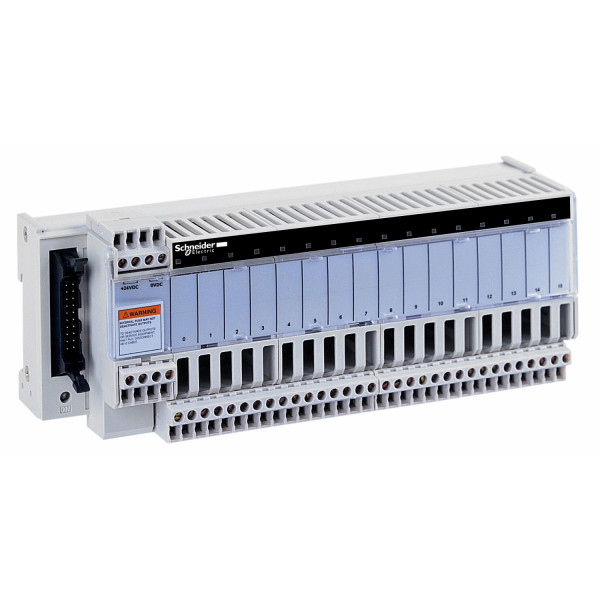

Schneider Electric Embase Rel St S10 16E 115Vac Isolee
291.18 € HT 349.42 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 698 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme de produits : Advantys Telefast ABE7
- Type de produit ou de composant : Embase entrées relais statiques
- [us] tension d'alimentation : 110/130 V AC 50/60 Hz (extrémité du capteur) / 24 V DC (extrémité de l'automate)
- Nombre de canaux : 16
- Nombre de bornes par voie : 2
- Mode de raccordement : Bornes de type vis, capacité de serrage: 1 x 0,09 à 1 x 1,5 mm², section de câble: 0.09...1.5 mm² AWG 28...16 souple avec embout / Bornes de type vis, capacité de serrage: 1 x 0,14 à 1 x 2,5 mm², section de câble: 0.14...2.5 mm² AWG 26...12 rigide / Bornes de type vis, capacité de serrage: 1 x 0,14 à 1 x 2,5 mm², section de câble: 0.14...2.5 mm² AWG 26...14 souple sans embout / Bornes de type vis, capacité de serrage: 2 x 0,09 à 2 x 0,75 mm², section de câble: 0.09...0.75 mm² AWG 28...20 souple avec embout / Bornes de type vis, capacité de serrage: 2 x 0,2 à 2 x 2,5 mm², section de câble: 0.2...2.5 mm² AWG 24...14 rigide
- Type de bornier : Amovible
- Limites de la tension d'alimentation : 19...30 V DC (extrémité de l'automate) conformément à IEC 61131-2
- Isolation plc/pièce service : Oui
- Type de protection : Réglable par fusible externe, à fusion rapide typeà extrémité du capteur / Fusible interne de 1 A(5 x 20 mm), à fusion rapide typeà extrémité de l'automate
- Mode de fixation : Par clips sur rail DIN symétrique 35 mm / Par vis sur plaque solide ac kit fixation
- [ie] courant assigné d'emploi en ac : <= 0.0083 A
- Courant état 1 garanti : >= 5 mA (extrémité du capteur)
- Tension état 1 garanti : >= 79 V (extrémité du capteur)
- Courant commuté maximum : 15 mA (extrémité de l'automate)
- Courant commuté minimum : 1 mA (extrémité de l'automate)
- Temps de réponse : <= 20 ms de l'état 0 à l'état 1 / <= 20 ms de l'état 1 à 0
- Fréquence de commutation : <= 25 Hz cycle de charge: 50 %
- [uimp] tension assignéede tenue aux chocs : 2.5 kV conformément à IEC 60947-1
- [ui] tension assignée d'isolement : 2000 V
- Catégorie d'installation : II conformément à IEC 60664-1
- Couple de serrage : 0.6 N.m (avecplat Ø 3,5 mm
- Masse du produit : 0.397 kg
Ancien produit : Telemecanique ABE7S16E2F0
Caractéristiques techniques
| Mode de pose | Autre |
| Tension assignée (ue) | 115,0 V |
| Classe d'inflammabilité du matériau isolant selon ul 94 | Autre |
| Plaque de fermeture requise | Non |
| Transparent | Non |
| Matériau du corps isolant | Autre |
| Finition antidéflagrante 'ex e' | Non |
| Couleur | Gris |
| Nombre de pôles | 16,0 |
| Longueur | 58 mm |
| Température d'utilisation | 60,0 °C |
| Température d'utilisation | -5 °C |
| Nombre de positions de serrage par pôle | 2,0 |
| Largeur/dimension | 206 mm |
| Hauteur en cas de type de montage le plus bas possible | 70 mm |
| Finition raccordement électrique 1 | Raccordement à vis |
| Finition raccordement électrique 2 | Fiche |
| Écart central entre les trous | 10,0 mm |
| Section de raccordement cable rigide | 0,324 mm² |
| Section de raccordement cable rigide | 0,324 mm² |
| Position de raccordement | Au-dessus |
| Courant assigné in | 0,08 A |
| Sans halogène | Non |
