TEMP.TRANS.24VDC PT100    0\C,,,+100\C
TEMP.TRANS.24VDC PT100    0\C,,,+100\C
TEMP.TRANS.24VDC PT100    0\C,,,+100\C
TEMP.TRANS.24VDC PT100    0\C,,,+100\C

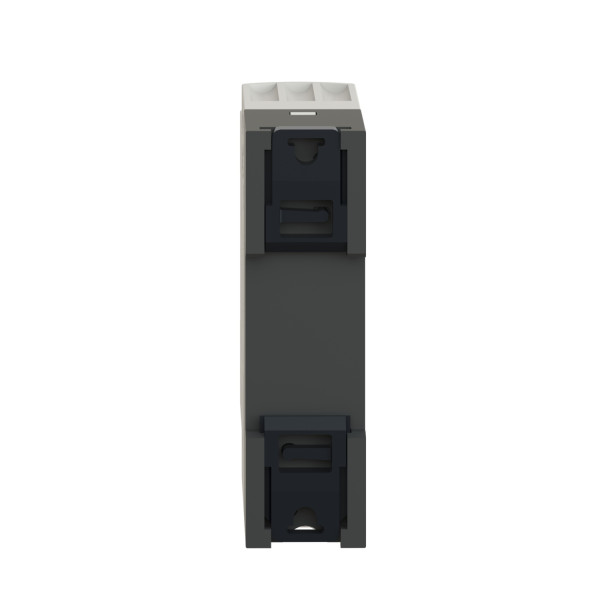

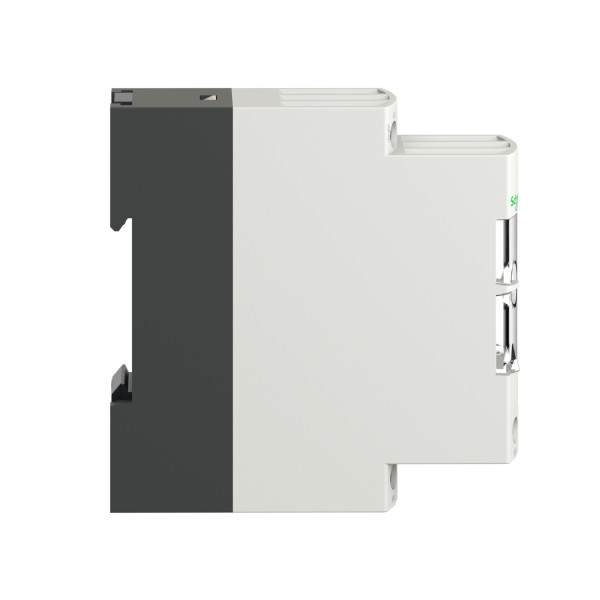

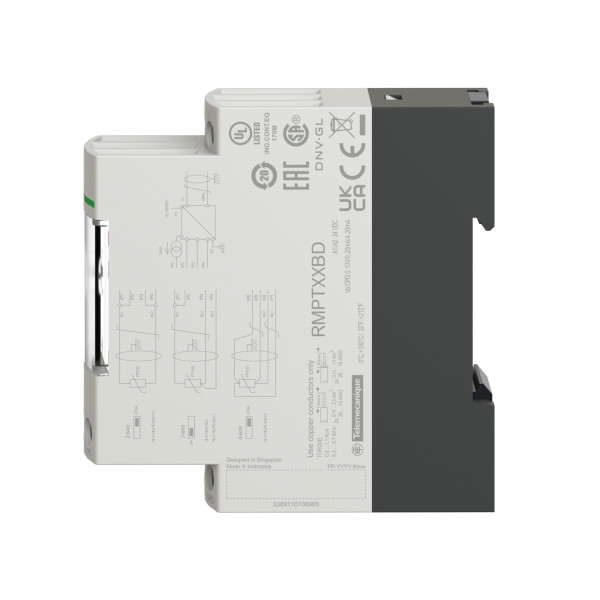

Photo(s) non contractuelle(s)

TEMP.TRANS.24VDC PT100 0\C,,,+100\C

150.58 € HT 180.70 € TTC

Marque Schneider Electric

Référence RMPT30BD

EAN 3389110108965

Commande min. 1

Non géré en stock - A commander chez notre fournisseur

Expédition sous 23-28 jours Délai estimatif

Description

Caractéristiques principales :
  • Gamme de produits : Zelio Analog
  • Type de produit ou de composant : Convertisseur pour sondes universelles Pt100
  • Type d'entrée analogique : Sonde de température 0...100 °C/32..212 °F Pt 100 2, 3 ou 4 fils
  • Type de sortie analogique : Courant 0...20 mA <= 500 Ohm / Courant 4...20 mA <= 500 Ohm / Tension 0...10 V >= 100 kOhm
Caractéristiques complémentaires :
  • Type de protection : Protection contre surtension en sortie (+/- 30 V) / Protection contre inversion de polarité à la sortie / Protection contre inversion de polarité sur l'alimentation électrique / Protection contre court-circuit à la sortie
  • Tension de sorties analogiques : +/- 13 V quand pas d'entrée câblée ou fil interrompu
  • Fonction de sortie analogique : 0 A quand pas d'entrée câblée ou fil interrompu
  • [us] tension d'alimentation : 24 V DC +/- 20 %, non isolé
  • Consommation électrique : <= 40 mA pour sortie tension / <= 60 mA pour sortie courant
  • Signalisation locale : LED vert (puissance ON)
  • Erreur de mesure : +/-0,5% de l''échelle complète (3 ou 4 fils) à 20 °C / +/- 1 % de l'échelle (2 fils) à 20 °C / +/- 10 % pleine échelle à 20 °C (interférence électromagnétique de 10 V/m)
  • Précision de répétition : +/- 0,2 % de la pleine échelle à 20 °C / +/- 0,6 % pleine échelle à 60 °C
  • Coefficient de température : 150 ppm/°C
  • Résistance maximum du câblage : 0.2 Ohm connexion dans 2 fils
  • Capacité de serrage des bornes : 1 x 2,5mm² / 2 x 1,5 mm²
  • Couple de serrage : 0.6...1.1 N.m
  • Marquage : CE
  • Tenue aux ondes de choc : 0.5 kV pour 1,2/50 µs conformément à IEC 61000-4-5
  • [ui] tension assignée d'isolement : 2000 V
  • Mode de fixation : Clip-on, rail DIN symétrique 35 mm / Fixe, platine de montage
  • Masse du produit : 0.12 kg
Référence : SCHRMPT30BD (Schneider-Electric)

Ancien produit : Telemecanique RMPT30BD

Schneider Electric

SCHABA6PT421

Pt 100 4 fils 0…+100 °C, sortie 4…20 mA

Indisponible
Produit abandonné

Les avis clients

Caractéristiques techniques

Mode de pose Barre profilée fixation à vis
Largeur 25,0 mm
Hauteur 78,0 mm
Profondeur 80,0 mm
Courant de commutation 0,004 A
Nombre de canaux 1,0
Type d'alimentation électrique Actif
Tension de commutation 24,0 V
Finition du raccordement électrique Raccordement à vis
Indice de protection (ip) Ip20
Nombre de plages d'entrée 0 v ... 10 v 1,0
Nombre de plages d'entrée 0 ma ... 20 ma 1,0
Nombre de plages d'entrée 4 ma ... 20 ma 1,0
Tension d'alimentation assignée cc 24,0 V
Tension d'alimentation assignée cc 24 V
Charge 0,2 Ohm
Charge 500 Ohm
À sécurité intrinsèque selon en 60947-5-6 namur Oui
Séparation galvanique entre la sortie et la sortie Non
Séparation galvanique entre l'entrée et la sortie Non
Séparation galvanique entre les entrées Non
Séparation galvanique entre la tension d'alimentation et les autres circuits Non
Type de boîtier Autre
Sortie de signalisation de défaut Non
Sil conformément à iec 61508 Sans
Température d'utilisation 60,0 °C
Nombre de plages de sortie +10 v ... -10 v 0,0
Nombre de plages de sortie +5 v ... -5 v 0,0
Nombre de plages de sortie 0 v ... 1 v 0,0
Nombre de plages de sortie 0 ma ... 10 ma 0,0
Nombre de plages de sortie 0 v ... 10 v 1,0
Nombre de plages de sortie 0 mv ... 100 mv 0,0
Nombre de plages de sortie 0 v ... 2 v 0,0
Nombre de plages de sortie 0 v ... 2,5 v 0,0
Nombre de plages de sortie 0 ma ... 20 ma 1,0
Nombre de plages de sortie 0 v ... 20 v 0,0
Nombre de plages de sortie 0 mv ... 200 mv 0,0
Nombre de plages de sortie 0 v ... 24 v 0,0
Nombre de plages de sortie 0 v ... 30 v 0,0
Nombre de plages de sortie 0 mv ... 300 mv 0,0
Nombre de plages de sortie 0 ma ... 5 ma 0,0
Nombre de plages de sortie 0 v ... 5 v 0,0
Nombre de plages de sortie 0 mv ... 500 mv 0,0
Nombre de plages de sortie 0 mv ... 60 mv 0,0
Nombre de plages de sortie -1 v ... +1 v 0,0
Nombre de plages de sortie 1 v ... 5 v 0,0
Nombre de plages de sortie -10 ma ... +10 ma 0,0
Nombre de plages de sortie -10 v ... +10 v 0,0
Nombre de plages de sortie 10 v ... 0 v 0,0
Nombre de plages de sortie 10 v ... 2 v 0,0
Nombre de plages de sortie -100 mv ... +100 mv 0,0
Nombre de plages de sortie -2 v ... +2 v 0,0
Nombre de plages de sortie 2 v ... 10 v 0,0
Nombre de plages de sortie -2,5 v ... +2,5 v 0,0
Nombre de plages de sortie -20 ma ... +20 ma 0,0
Nombre de plages de sortie -20 v ... +20 v 0,0
Nombre de plages de sortie 20 ma ... 0 ma 0,0
Nombre de plages de sortie 20 ma ... 4 ma 0,0
Nombre de plages de sortie -300 mv ... +300 mv 0,0
Nombre de plages de sortie 4 ma ... 20 ma 1,0
Nombre de plages de sortie -5 ma ... +5 ma 0,0
Nombre de plages de sortie -5 v ... +5 v 0,0
Nombre de plages de sortie 5 v ... 0 v 0,0
Nombre de plages de sortie 5 v ... 1 v 0,0
Nombre de plages de sortie -500 mv ... +500 mv 0,0
Nombre de plages de sortie -60 mv ... +60 mv 0,0
Nombre de plages d'entrée +10 v ... -10 v 0,0
Nombre de plages d'entrée +5 v ... -5 v 0,0
Nombre de plages d'entrée 0 v ... 1 v 0,0
Nombre de plages d'entrée 0 ma ... 10 ma 0,0
Nombre de plages d'entrée 0 mv ... 100 mv 0,0
Nombre de plages d'entrée 0 v ... 2 v 0,0
Nombre de plages d'entrée 0 v ... 2,5 v 0,0
Nombre de plages d'entrée 0 v ... 20 v 0,0
Nombre de plages d'entrée 0 mv ... 200 mv 0,0
Nombre de plages d'entrée 0 v ... 24 v 0,0
Nombre de plages d'entrée 0 v ... 30 v 0,0
Nombre de plages d'entrée 0 mv ... 300 mv 0,0
Nombre de plages d'entrée 0 ma ... 5 ma 0,0
Nombre de plages d'entrée 0 v ... 5 v 0,0
Nombre de plages d'entrée 0 mv ... 500 mv 0,0
Nombre de plages d'entrée 0 mv ... 60 mv 0,0
Nombre de plages d'entrée -1 v ... +1 v 0,0
Nombre de plages d'entrée 1 v ... 5 v 0,0
Nombre de plages d'entrée -10 ma ... +10 ma 0,0
Nombre de plages d'entrée -10 v ... +10 v 0,0
Nombre de plages d'entrée 10 v ... 0 v 0,0
Nombre de plages d'entrée 10 v ... 2 v 0,0
Nombre de plages d'entrée -100 mv ... +100 mv 0,0
Nombre de plages d'entrée -2 v ... +2 v 0,0
Nombre de plages d'entrée 2 v ... 10 v 0,0
Nombre de plages d'entrée -2,5 v ... +2,5 v 0,0
Nombre de plages d'entrée -20 ma ... +20 ma 0,0
Nombre de plages d'entrée -20 v ... +20 v 0,0
Nombre de plages d'entrée 20 ma ... 0 ma 0,0
Nombre de plages d'entrée 20 ma ... 4 ma 0,0
Nombre de plages d'entrée -300 mv ... +300 mv 0,0
Nombre de plages d'entrée -5 ma ... +5 ma 0,0
Nombre de plages d'entrée -5 v ... +5 v 0,0
Nombre de plages d'entrée 5 v ... 0 v 0,0
Nombre de plages d'entrée 5 v ... 1 v 0,0
Nombre de plages d'entrée -500 mv ... +500 mv 0,0
Nombre de plages d'entrée -60 mv ... +60 mv 0,0
Influence de la charge 0 %/100%
Puissance absorbée 1,44 W
Puissance de commutation 1,4 VA
