Photo(s) non contractuelle(s)

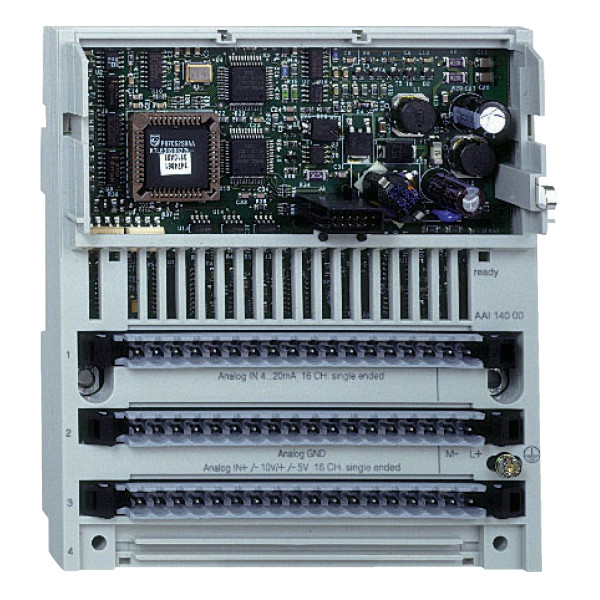

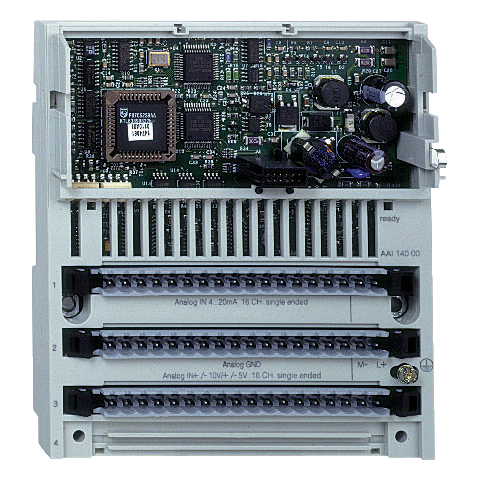

Schneider Electric 16 Ent Ana Point Commun
1902.51 € HT 2283.01 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 4566 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme de produits : Plateforme d'automatisme Modicon Momentum
- Type de produit ou de composant : Base d'entrée analogique
- Nombre entrées analogiques : 16
- Type d'entrée analogique : À terminaison unique
- Plage entrées analogiques : +/- 10 V 12 bits + signe > 2200 kOhm / +/- 5 V 12 bits + signe > 2200 kOhm / 4...20 mA 12 bits < 0.25 Ohm
- Type de filtre : Filtre d'entrée passe-bas 10 kHz
- Format des données : 16 bits complets signés
- Erreur de précision absolue : +/-0,15% d'échelle complète 25 °C +/- 10 V / +/-0,15% d'échelle complète 25 °C +/- 5 V / +/- 0,25 % de déviation maximale 25 °C 4...20 mA / +/- 0,25 % de déviation maximale 60 °C +/- 10 V / +/- 0,25 % de déviation maximale 60 °C +/- 5 V / +/- 0,45 % de l'échelle 60 °C 4...20 mA
- Dérive en température : 30 'PE/°C +/- 10 V 60 °C / 30 'PE/°C +/- 5 V 60 °C / 60 'PE/°C 4...20 mA 60 °C
- Pleine échelle : 10 V +/- 10 V / 16 mA 4...20 mA / 5 V +/- 5 V
- Temps de mise à jour : <= 25 ms
- Isolement entre voies et terre : 1780 V CA pendant 1 minute
- Isolation entre alimentation et terre : 500 V pendant 1 minute
- Tension de mode commun admissible : 100 V 47...63 Hz DC entre les canaux et la masse / 250 V 47...63 Hz AC entre les canaux et la masse
- Besoin en puissance externe : +/- 30 V DC
- Puissance dissipée en w : <= 5.55 W
- Protection inversion de polarité : Interne
- Type de protection : 2 A interne à fusion lente
- Calibre du fusible à associer : 500 mA à fusion rapide
- Marquage : CE
- Signalisation locale : 16 DELs statut du canal
- Raccordement électrique : 2 connecteurs pour les borniers amovibles
- Consommation électrique : 305 mA 24 V DC
- Profondeur : 47.5 mm
- Hauteur : 125 mm
- Largeur : 141.5 mm
- Masse du produit : 0.215 kg
Ancien produit : Telemecanique 170AAI14000
Caractéristiques techniques
| Largeur | 141,5 mm |
| Hauteur | 125,0 mm |
| Profondeur | 47,5 mm |
| Adapté aux fonctions de sécurité | Non |
| Nombre d’entrées analogiques | 16,0 |
| Type de tension d’alimentation | Dc |
| Protocole pris en charge pour lon | Non |
| Protocole pris en charge pour tcp/ip | Non |
| Protocole pris en charge pour asi | Non |
| Protocole pris en charge pour profibus | Non |
| Protocole pris en charge pour can | Non |
| Protocole pris en charge pour interbus | Non |
| Supporte le protocole knx | Non |
| Supporte protocole modbus | Non |
| Protocole pris en charge pour data-highway | Non |
| Supporte le protocole devicenet | Non |
| Protocole pris en charge pour suconet | Non |
| Protocole pris en charge pour autres systèmes de bus | Non |
| Entrée, courant | Oui |
| Entrée, tension | Oui |
| Entrée, résistance | Non |
| Entrée, thermomètre à résistance | Non |
| Entrée, thermo-élément | Non |
| Signal d'entrée configurable | Oui |
| Sortie, courant | Non |
| Sortie, tension | Non |
| Signal de sortie configurable | Non |
| Résolution des entrées analogiques | 12,0 Bit |
| Finition du raccordement électrique | Raccordement à vis |
| Montage possible sur barres profilées | Oui |
| Catégorie de protection contre les explosions pour le gaz | Sans |
| Catégorie de protection contre les explosions pour la poussière | Sans |
| Raccordement au bus de champ possible sur coupleur de bus séparé | Oui |
| Composants système | Oui |
| Matériel associé (ex ia) | Non |
| Matériel associé (ex ib) | Non |
| Indice de protection (ip) | Ip20 |
| Protocole pris en charge pour sercos | Non |
| Protocole pris en charge pour interbus-safety | Non |
| Catégorie selon en 954-1 | 1 |
| Encastrement frontal possible | Oui |
| Montage sur rack possible | Oui |
| Montage mural/direct possible | Oui |
| Standard radio bluetooth | Non |
| Standard radio wlan 802.11 | Non |
| Maître io-link | Non |
| Niveau de performance selon en iso 13849-1 | Sans |
| Protocole pris en charge pour as-interface safety at work | Non |
| Protocole pris en charge pour devicenet safety | Non |
| Protocole pris en charge pour ethernet/ip | Non |
| Protocole pris en charge pour foundation fieldbus | Non |
| Protocole pris en charge pour profinet cba | Non |
| Protocole pris en charge pour profinet io | Non |
| Protocole pris en charge pour profisafe | Non |
| Protocole pris en charge pour safetybus p | Non |
| Tension d'alimentation cc | 24,0 V |
| Tension d'alimentation cc | 24 V |
| Entrées analogiques configurables | Oui |
| Sorties analogiques configurables | Non |
| Standard radio gprs | Non |
| Standard radio gsm | Non |
| Standard radio umts | Non |
| Sil conformément à iec 61508 | Sans |
| Nombre de sorties analogiques | 0,0 |
| Nombre d'interfaces matérielles industrial ethernet | 0,0 |
| Nombre d'interfaces matérielles en série rs-232 | 0,0 |
| Nombre d'interfaces matérielles en série rs-422 | 0,0 |
| Nombre d'interfaces matérielles en série rs-485 | 0,0 |
| Nombre d'interfaces matérielles en série tty | 0,0 |
| Nombre d'interfaces matérielles usb | 0,0 |
| Nombre d'interfaces matérielles parallèles | 0,0 |
| Nombre d'autres interfaces matérielles | 0,0 |
| Nombre d'interfaces matérielles profinet | 0,0 |
| Nombre d'interfaces matérielles wireless | 0,0 |
| Résolution des sorties analogiques | 0,0 Bit |
| Degré de protection (nema) | Autre |
