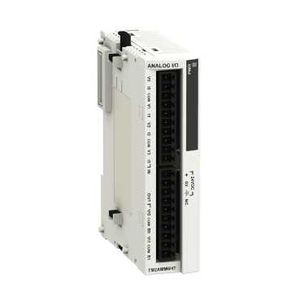

EXPANSION, ANA 4E 2S, 0-1

Description

• Gamme de produits : Boîtier électronique de commande Modicon M238
• Type de produit ou de composant : Module analogique d'entrée/de sortie
• Nombre entrées analogiques : 4
• Niveau d'entrée : Niveau haut
• Type d'entrée analogique : Courant 4...20 mA non différentiel / Tension 0...10 V non différentiel
• Nombre sorties analogiques : 2
• Type de sortie analogique : Courant 4...20 mA / Tension 0...10 V
• Diaphonie : <= 2 LSB

• Compatibilité de gamme : Advantys OTB / Twido
• Résolution entrées analogiques : 12 bits
• Résolution sorties analogiques : 12 bits
• Valeur du bit de poids faible : 2,5 mV tension tension / 4 µA courant courant
• Surcharge permanente autorisée : 13 V tension / 40 mA courant
• Impédance d'entrée : <= 250 MOhm courant / >= 1 Ohm tension
• Type de charge : Résistif
• Impédance de charge ohmique : <= 300 Ohm courant / >= 2000 Ohm tension
• Temps de stabilisation : 20 ms
• Temps de conversion : 20 ms + 1 temps de cycle du contrôleur
• Durée d'échantillonnage : <= 16 ms
• Période d'acquisition : 16 ms par canal + 1 temps de cycle du contrôleur
• Erreur de mesure : +/-0,5% de l''échelle complète 0...10 V 25 °C / +/-0,5% de l''échelle complète 4...20 mA 25 °C / +/- 0,9 % de déviation maximale 0...10 V 25 °C / +/- 0,9 % de déviation maximale 4...20 mA 25 °C
• Coefficient de température : +/- 0,02 %FS/°C 0...10 V / +/- 0,02 %FS/°C 4...20 mA / +/-0,015 %PE/°C 0...10 V 0...10 V / +/-0,015 %PE/°C 4...20 mA 4...20 mA
• Précision de répétition : +/-1 % pleine échelle sortie / +/-0,5 %PE entrée
• Non-linéarité : +/- 0,4 %FS courant / +/- 0,4 %FS tension / +/-0,5 % pleine échelle courant / +/-0,5 % pleine échelle tension
• Erreur de sortie : +/-1 % pleine échelle
• Ondulation de sortie : <= 1 LSB
• Erreur totale : +/- 1,5 %FS courant / +/- 1,5 %FS tension / +/-1 %PE courant courant / +/-1 %PE tension tension
• Type de câble : Câble blindé
• Isolement entre les voies et la logique interne : Photocoupleur
• Alimentation : Alimentation externe
• [us] tension d'alimentation : 24 V DC
• Limites de la tension d'alimentation : 19.2...30 V
• Raccordement électrique : 1 bornier à vis amovible
• Consommation électrique : 60 mA 5 V DC interne / 80 mA 24 V DC externe
• Masse du produit : 0.085 kg
