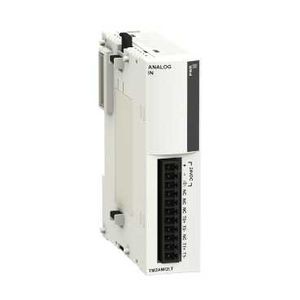

EXPANSION, ANA 2 ENTREES

Description

• Gamme de produits : Boîtier électronique de commande Modicon M238
• Type de produit ou de composant : Module d'entrées analogiques
• Nombre entrées analogiques : 2
• Niveau d'entrée : Faible niveau
• Type d'entrée analogique : Thermocouple - 200...760 °C thermocouple J différentiel / Thermocouple - 270...1370 °C thermocouple K différentiel / Thermocouple - 270...400 °C thermocouple T différentiel
• Diaphonie : <= 2 LSB

• Compatibilité de gamme : Advantys OTB / Twido
• Résolution entrées analogiques : 12 bits
• Valeur du bit de poids faible : 0,1 °C thermocouple thermocouple T / 0,3 °C thermocouple thermocouple J / 0,325 °C thermocouple thermocouple K
• Surcharge permanente autorisée : +/- 7,5 V thermocouple
• Impédance d'entrée : >= 1 M' thermocouple
• Durée d'échantillonnage : <= 200 ms
• Période d'acquisition : 200 ms par canal + 1 temps de cycle du contrôleur
• Erreur de mesure : 0,2 % +/-5 °C de l'échelle 25 °C
• Coefficient de température : +/-0,006 %PE/°C
• Précision de répétition : +/-0,5 %PE
• Non-linéarité : +/- 0,2 %FS
• Erreur totale : +/-1 %PE
• Type de câble : Câble blindé
• Isolement entre les voies et la logique interne : Photocoupleur
• Alimentation : Alimentation externe
• [us] tension d'alimentation : 24 V DC
• Limites de la tension d'alimentation : 20.4...28.8 V
• Raccordement électrique : 1 bornier à vis amovible
• Consommation électrique : 30 mA 24 V DC externe / 60 mA 5 V DC interne
• Masse du produit : 0.085 kg
