Photo(s) non contractuelle(s)

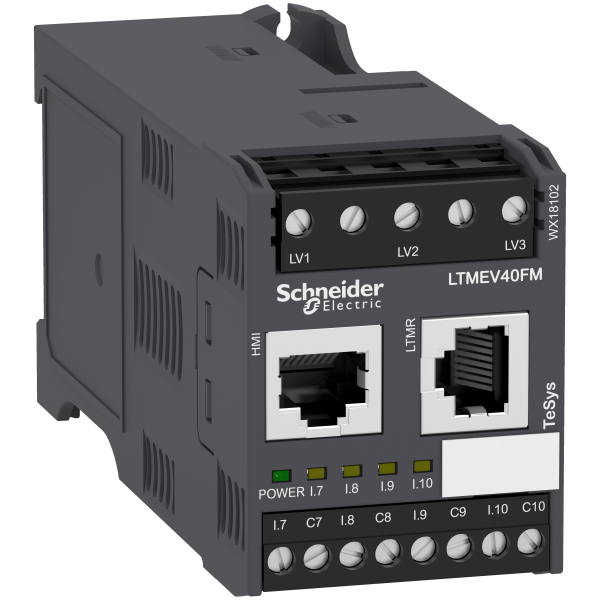

EXPANSION MODULE 115 230VAC
272.40 € HT 326.88 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 653 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme de produits : TeSys T
- Nom abrégé d'appareil : LTME
- Type de produit ou de composant : Module d'extension
- Alimentation : Via le contrôleur
- Tension circuit de commande : 100...240 V c.a.
- Courant en entrée : 3.1 mA à 100 V / 7.5 mA à 240 V
- Nombre d'entrées logiques : 4
- Pas de raccordement : 5.08 mm
- Mode de raccordement : Connecteur, 1 souple câble avec extrémité de câble 0.25...2.5 mm² /AWG 24...14 pour télécommande / Connecteur, 1 souple câble sans extrémité de câble 0.2...2.5 mm² /AWG 24...14 pour télécommande / Connecteur, 1 souple câble sans extrémité de câble 0.25...2.5 mm² /AWG 24...14 pour télécommande / Connecteur, 1 rigide câble sans extrémité de câble 0.2...2.5 mm² /AWG 24...14 pour télécommande / Connecteur, 2 souple câble avec extrémité de câble 0.2...1 mm² /AWG 24...14 pour télécommande / Connecteur, 2 souple câble sans extrémité de câble 0.2...1.5 mm² /AWG 24...14 pour télécommande / Connecteur, 2 souple câble sans extrémité de câble 0.5...1.5 mm² /AWG 24...14 pour télécommande / Connecteur, 2 rigide câble sans extrémité de câble 0.2...1 mm² /AWG 24...14 pour télécommande
- Couple de serrage : 0.5...0.6 N.m, 3 mm plat tournevis pour télécommande
- [ui] tension assignée d'isolement : 690 V, catégorie III (niveau de pollution: 3) CSA C22.2 No 14 certifié conformément à EN/IEC 60947-1
- [uimp] tension assignéede tenue aux chocs : 4 kV pour alimentation, entrées et sorties conformément à EN/IEC 60947-4-1 / 6 kV pour circuit de mesure du courant ou de la tension conformément à EN/IEC 60947-4-1
- Résistance de court-circuit : 100 kA conformément à EN/IEC 60947-4-1
- Type d'entrée/sortie : Entrée logique : 0...40 V et <= 15 A pour 25 ms (à phase 0) / Entrée logique : 79...264 V et >= 2 A pour 25 ms (à phase 1)
- Largeur : 45 mm
- Hauteur : 61 mm
- Profondeur : 120.7 mm
- Masse du produit : 0.21 kg
Ancien produit : Telemecanique LTMEV40FM
Caractéristiques techniques
| Modèle | Module numérique |
| Nombre d'entrées binaires | 4 |
| Tension d'alimentation de courant nominal us à ca 50 hz | 240,0 V |
| Tension d'alimentation de courant nominal us à ca 50 hz | 240 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 240,0 V |
| Indice de protection (ip) | Ip20 |
| Finition du raccordement électrique du circuit auxiliaire / commande | Raccordement à vis |
| Entrée du capteur de température analogique | Non |
| Entrée pour détection de défauts de mise à la terre | Non |
| Entrée pour raccordement à un thermistor | Non |
| Type de tension d'actionnement | Ac |
| Nombre d’entrées analogiques | 0,0 |
| Nombre de sorties analogiques | 0,0 |
| Nombre de sorties électroniques | 0,0 |
| Nombre de sorties, avec contact | 0,0 |
