FILTRE PASSIF 19A 400V

Description

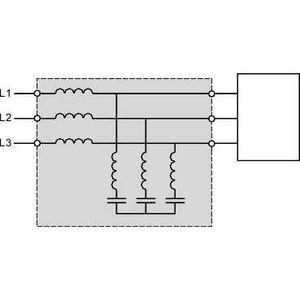

• Type de produit ou de composant : Filtre passif
• Application spécifique du produit : Réduction des harmoniques de courant

• Compatibilité de gamme : Altivar 61 / Altivar 71
• [us] tension d'alimentation : 400 V (+/- 10 %)
• Limites de la tension d'alimentation : 380...415 V
• Fréquence d'alimentation : 50 Hz (tolérance: +/- 5 %)
• Quantité par lecteur : 1 filtre par moteur pour ATV61HD11N4 / 1 filtre par moteur pour ATV61HU75N4 / 1 filtre par moteur pour ATV61WD11N4 / 1 filtre par moteur pour ATV61WD11N4C / 1 filtre par moteur pour ATV61WU75N4 / 1 filtre par moteur pour ATV61WU75N4C / 1 filtre par moteur pour ATV71HD11N4 / 1 filtre par moteur pour ATV71HU75N4 / 1 filtre par moteur pour ATV71PD11N4Z / 1 filtre par moteur pour ATV71PU75N4Z / 1 filtre par moteur pour ATV71WD11N4 / 1 filtre par moteur pour ATV71WU75N4
• In courant assigné d'emploi : 19 A
• Nombre de phases réseau : 3 phases
• Thdi : 10 % ATV61WD11N4 : I=19 A, motor 11 kW/15 hp / 10 % ATV61WD11N4C : I=19 A, motor 11 kW/15 hp / 10 % ATV61WU75N4 : I=14 A, motor 7.5 kW/10 hp / 10 % ATV61WU75N4C : I=14 A, motor 7.5 kW/10 hp / 16 % ATV61HD11N4 : I=19 A, motor 11 kW/15 hp / 16 % ATV61HU75N4 : I=14 A, motor 7.5 kW/10 hp / 16 % ATV71HD11N4 : I=19 A, motor 11 kW/15 hp / 16 % ATV71HU75N4 : I=14 A, motor 7.5 kW/10 hp / 16 % ATV71PD11N4Z : I=19 A, motor 11 kW/15 hp / 16 % ATV71PU75N4Z : I=14 A, motor 7.5 kW/10 hp / 16 % ATV71WD11N4 : I=19 A, motor 11 kW/15 hp / 16 % ATV71WU75N4 : I=14 A, motor 7.5 kW/10 hp
• Courant maximal : 1,5 x courant nominal
• Rendement : 98 %
• Facteur de puissance : 1 à 150 % de courant de phase / 0,85 à 75 % de courant de phase / 0,99 à 100 % de courant de phase
• Raccordement électrique : Bornier, capacité de raccordement: 16 mm²
• Classe d'isolation électrique : Classe F
• Masse du produit : 21 kg
