Photo(s) non contractuelle(s)

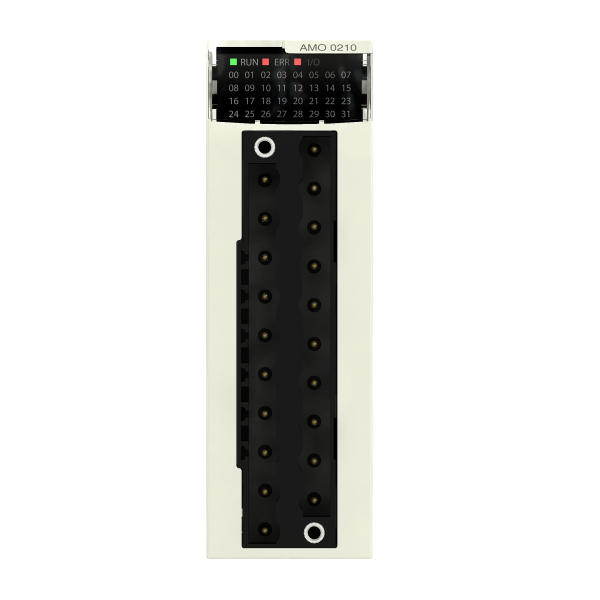

Schneider Electric H Ana 2 U I Out Isolated
599.68 € HT 719.62 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 102-107 jours Délai estimatif
Jusqu'à 1439 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme de produits : Plateforme d'automatisme Modicon M340
- Type de produit ou de composant : Module de sorties analogiques
- Application spécifique du produit : Pour environnements sévères
- Raccordement électrique : 1 connecteur 20 ways
- Isolation des entrées sorties : Isolé
- Erreur de mesure : <= 0,45 % de dérivation maximale - 25...70 °C / 0,1 % de l''échelle 25 °C
- Dérive en température : 40 ppm/°C +/- 10 V / 40 ppm/°C 0...20 mA / 40 ppm/°C 4...20 mA
- Recalibrage : Calibré en usine
- Tension d'isolement : 1400 V DC between channels and ground / 1400 V DC between channels and bus / 750 V DC entre les canaux
- Type de détection : Circuit ouvert 0...20 mA / Circuit ouvert 4...20 mA / Court-circuit +/- 10 V
- Impédance de charge ohmique : <= 600 Ohm 0...20 mA / <= 600 Ohm 4...20 mA / >= 1000 Ohm +/- 10 V
- Niveau de sortie : Niveau haut
- Nombre sorties analogiques : 2
- Type de sortie analogique : Courant 0...20 mA / Courant 4...20 mA / Tension +/- 10 V
- Résolution sorties analogiques : 15 bits + signe
- Alimentation : Alimentation interne par le rack
- Temps de conversion : <= 1 ms
- Valeur de conversion maximale : 0...24 mA 0...20 mA / 0...24 mA 4...20 mA / +/- 11,25 V +/- 10 V +/- 10 V
- Mode de repli : Configurable / Prédéfini
- Led d'état : 1 LED vert RUN / 1 DEL par canal vert diagnostic du canal / 1 LED rouge ERR / 1 LED rouge E/S
- Masse du produit : 0.144 kg
- Consommation électrique : 150 mA à 3,3 V DC / 110 mA à 24 V DC
Caractéristiques techniques
| Hauteur | 100,0 mm |
| Profondeur | 150,0 mm |
| Adapté aux fonctions de sécurité | Oui |
| Nombre de sorties analogiques | 2,0 |
| Entrée, courant | Non |
| Entrée, tension | Non |
| Entrée, résistance | Non |
| Entrée, thermomètre à résistance | Non |
| Entrée, thermo-élément | Non |
| Signal d'entrée configurable | Non |
| Sortie, courant | Oui |
| Sortie, tension | Oui |
| Signal de sortie configurable | Oui |
| Résolution des sorties analogiques | 15,0 Bit |
| Finition du raccordement électrique | Fiche |
| Catégorie de protection contre les explosions pour le gaz | Autre |
| Catégorie de protection contre les explosions pour la poussière | Autre |
| Matériel associé (ex ia) | Oui |
| Matériel associé (ex ib) | Oui |
| Catégorie selon en 954-1 | 1 |
| Niveau de performance selon en iso 13849-1 | Sans |
| Entrées analogiques configurables | Non |
| Sorties analogiques configurables | Oui |
| Sil conformément à iec 61508 | Sans |
| Nombre d’entrées analogiques | 0,0 |
| Largeur | 32,0 mm |
