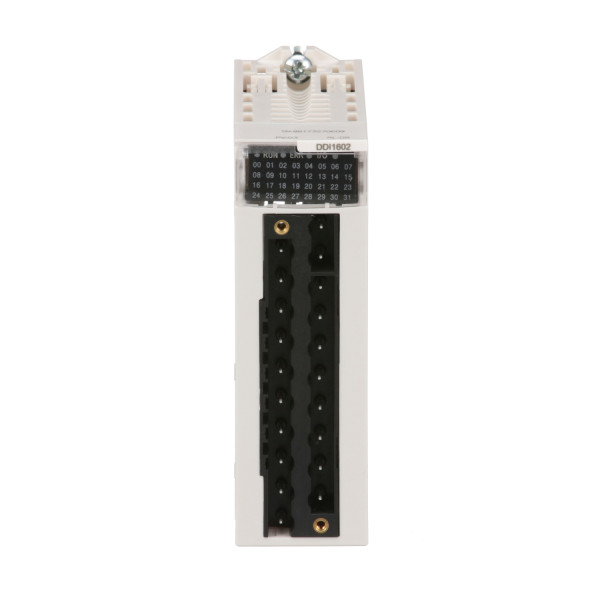

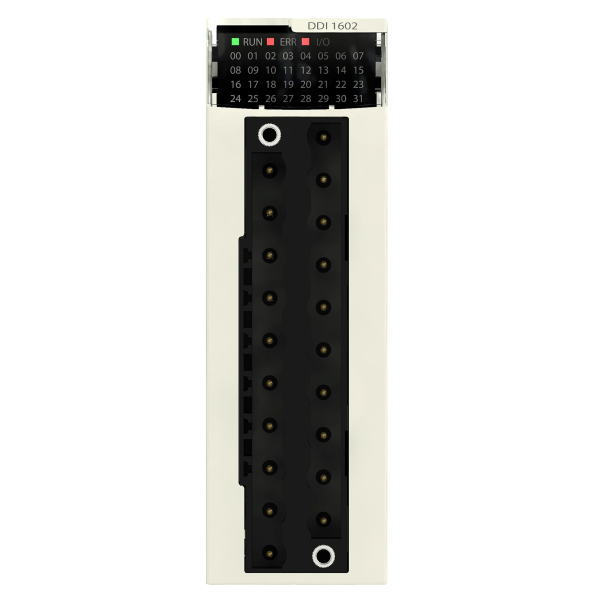

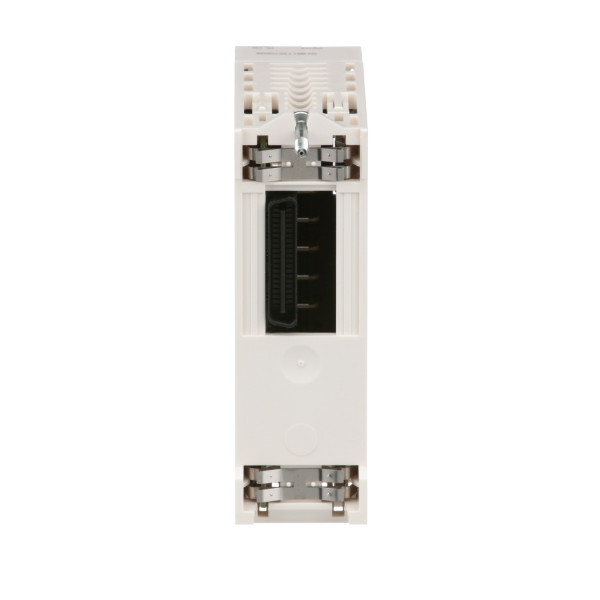

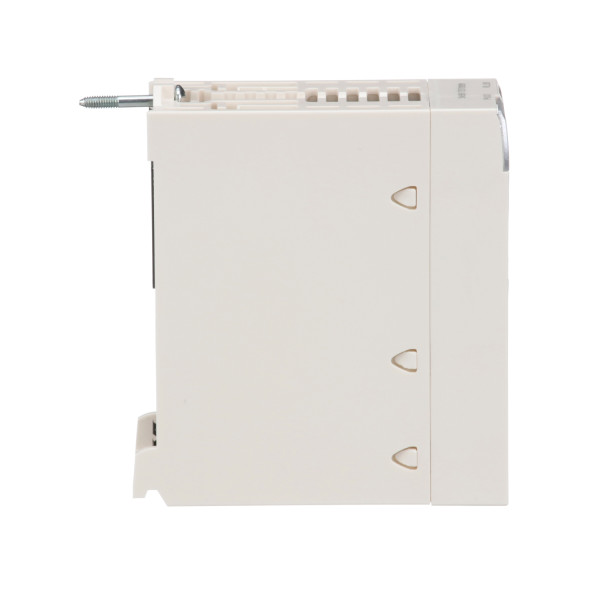

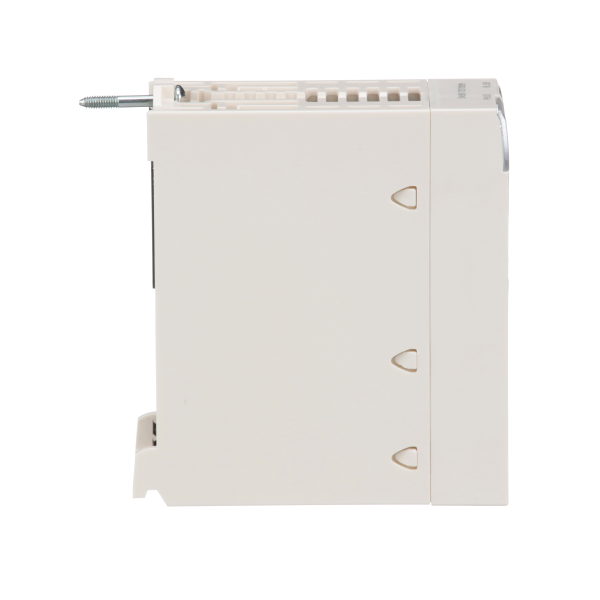

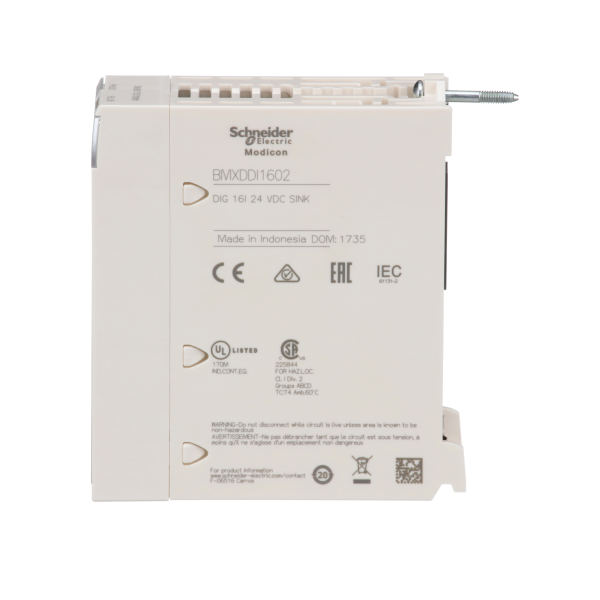

Schneider Electric H Dig 16I 24 Vdc Sink
333.98 € HT 400.78 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 102-107 jours Délai estimatif
Jusqu'à 801 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme de produits : Plateforme d'automatisme Modicon M340
- Type de produit ou de composant : Module d'entrées numériques
- Application spécifique du produit : Pour environnements sévères
- Raccordement électrique : Connecteur 20 points
- Nombre entrées tor : 16
- Type d'entrée tor : Isolé
- Types d'entrée : Chute de courant (logique positive)
- Tension entrées tor : 24 V c.c. positif
- Courant d'entrée tor : 3.5 mA
- Compatibilité de l'entrée : Avec détecteurs de proximité à 2 fils/3 fils conformément à IEC 60947-5-2
- Alimentation électrique du capteur : 26.4 V à 70 °C / 19...30 V à 60 °C
- Tension état 1 garanti : >= 11 V
- Courant état 1 garanti : >= 2 mA
- Tension état 0 garanti : <= 5 V
- Courant état 0 garanti : <= 1.5 mA
- Impédance d'entrée : 6800 Ohm
- Résistance d'isolement : > 10 M' 500 V DC
- Puissance dissipée en w : <= 2.5 W
- Temps de filtrage typique cc : 4 ms
- Temps de filtrage maximal cc : 7 ms
- Mise en parallèle des entrées : Oui
- Consommation électrique typique : 90 mA à 3,3 V DC
- Fiabilité mtbf : 798237 H
- Type de protection : Protection inversion de polarité / 1 fusible externe par groupe de canaux 0.5 A à fusion rapide
- Seuil de détection de tension : < 14 V DC détecteur erreur / > 18 V DC détecteur OK
- Led d'état : 1 LED rouge pour erreur module (ERR) / 1 LED vert pour module en marche (RUN) / 1 DEL par canal vert pour diagnostic du canal / 1 LED rouge pour module E/S
- Masse du produit : 0.115 kg
Caractéristiques techniques
| Hauteur | 100,0 mm |
| Profondeur | 150,0 mm |
| Courant d'entrée au signal 1 | 3,5 A |
| Adapté aux fonctions de sécurité | Non |
| Nombre d’entrées numériques | 16,0 |
| Temps de retard en cas de changement de signal | 7,0 ms |
| Temps de retard en cas de changement de signal | 7 ms |
| Type de tension d’alimentation | Dc |
| Type de tension d'entrée | Dc |
| Capacité de redondance | Non |
| Protection contre les courts-circuits, sorties disponibles | Non |
| Type de sortie numérique | Sans |
| Finition du raccordement électrique | Fiche |
| Catégorie de protection contre les explosions pour le gaz | Sans |
| Catégorie de protection contre les explosions pour la poussière | Sans |
| Matériel associé (ex ia) | Non |
| Matériel associé (ex ib) | Non |
| Catégorie selon en 954-1 | 1 |
| Niveau de performance selon en iso 13849-1 | Sans |
| Tension d'alimentation cc | 3,3 V |
| Tension d'alimentation cc | 3,3 V |
| Tension admissible à l'entrée | 24,0 V |
| Tension admissible à l'entrée | 24 V |
| Type de tension de sortie | Dc |
| Entrées numériques configurables | Non |
| Sorties numériques configurables | Non |
| Sil conformément à iec 61508 | Sans |
| Nombre de sorties numériques | 0,0 |
| Largeur | 33,0 mm |
| Tension admissible à la sortie | 24,0 V |
| Tension admissible à la sortie | 24 V |
