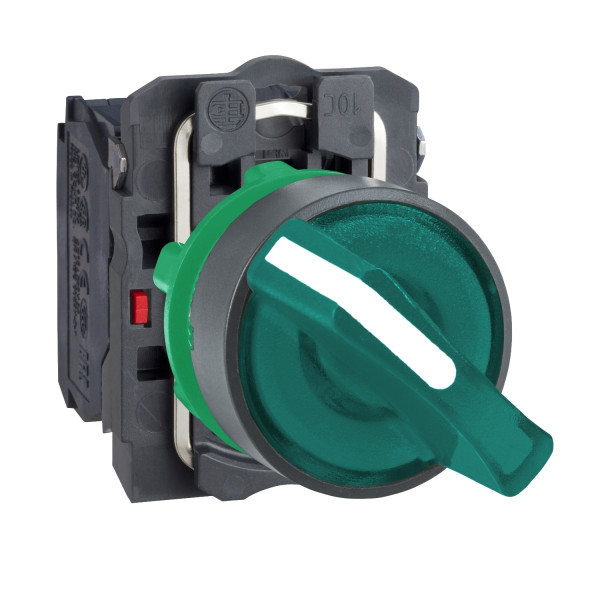

Harmony bouton tournant lumineux vert Ø22 à manette 2 positions 24V 1O+1F
Harmony bouton tournant lumineux vert Ø22 à manette 2 positions 24V 1O+1F

Photo(s) non contractuelle(s)

Harmony bouton tournant lumineux vert Ø22 à manette 2 positions 24V 1O+1F

29.38 € HT 35.26 € TTC

Marque Schneider Electric

Référence XB5AK123B5

EAN 3389110903546

Commande min. 1

Non géré en stock - A commander chez notre fournisseur

Expédition sous 8-13 jours Délai estimatif

Schneider Electric

SCHZB5AZ905

Harmony clé de serrage de cabochon pour unité Ø22 mm

Non géré en stock
A commander

16.25 € HT 19.50 € TTC

Schneider Electric

SCHZBY2101

Harmony porte étiquette 30 x 40 mm standard - Ø22 - avec étiquette à graver

Non géré en stock
A commander

1.42 € HT 1.70 € TTC

Soit un total de 14.20 € HT Soit un total de 17.00 € TTC

Schneider Electric

SCHZBYP2101

Harmony - porte-étiquette plate 30x40 - plastique noir - avec étiq 8x27 vierge

Non géré en stock
A commander

1.00 € HT 1.20 € TTC

Soit un total de 10.00 € HT Soit un total de 12.00 € TTC

Description

Caractéristiques principales :
  • Gamme de produits : Harmony XB5
  • Type de produit ou de composant : Sélecteur lumineux complet
  • Nom abrégé d'appareil : XB5
  • Matériau de la collerette : Plastique
  • Diamètre de fixation : 22 mm
  • Vente par quantité indivisible : 1
  • Forme de la tête de l'unité de signalisation : Rond
  • Type d'unité de commande : Position maintenue
  • Profil de l'unité de commande : Vert manette standard
  • Positions de l'unité de commande : 2 position 90°
  • Description des contacts : 1 ''O'' + 1 ''F''
  • Fonctionnement des contacts : À action dépendante
  • Mode de raccordement : Borniers à vis-étrier : <= 2 x 1,5mm² avec embout conformément à EN/IEC 60947-1 / Borniers à vis-étrier : >= 1 x 0,22 mm² sans embout conformément à EN/IEC 60947-1
  • Culot de lampe : DEL integral
  • [us] tension d'alimentation : 24 V AC/DC, 50/60 Hz
Caractéristiques complémentaires :
  • Hauteur : 42 mm
  • Largeur : 30 mm
  • Profondeur : 70 mm
  • Description des bornes iso n°1 : (11-12)NC / (13-14)NO
  • Masse du produit : 0.516 kg
  • Tenue au nettoyage haute pression : 7000000 Pa à 55 °C,distance: 0,1 m
  • Utilisation des contacts : Contacts standards
  • Ouverture positive : Avec ouverture positive conformément à EN/IEC 60947-5-1 appendix K
  • Couple de fonctionnement : 0.14 N.m (état électrique modifié par ''F'')
  • Durée de vie mécanique : 500000 cycle
  • Couple de serrage : 0.8...1.2 N.m conformément à EN 60947-1
  • Forme de la tête de vis : Transversal cruciforme Philips n° 1 / Transversal pozidriv N°1 / Perforé plat Ø 4 mm / Perforé plat Ø 5,5 mm
  • Matériau des contacts : Alliage d'argent (Ag/Ni)
  • Protection contre les courts-circuits : 10 A cartouche fusible type gG conformément à EN/IEC 60947-5-1
  • [ith] courant thermique conventionnel : 10 A conformément à EN/IEC 60947-5-1
  • [ui] tension assignée d'isolement : 600 V (niveau de pollution: 3) conformément à EN 60947-1
  • [uimp] tension assignéede tenue aux chocs : 6 kV conformément à EN 60947-1
  • [ie] courant assigné d'emploi : 0,125 à 240 V, AC-15, A600 conformément à EN/IEC 60947-5-1 / 0,25 à 120 V, AC-15, A600 conformément à EN/IEC 60947-5-1 / 0.1 A à 600 V, DC-13, Q600 conformément à EN/IEC 60947-5-1 / 0.27 A à 250 V, DC-13, Q600 conformément à EN/IEC 60947-5-1 / 0.55 A à 125 V, DC-13, Q600 conformément à EN/IEC 60947-5-1 / 1.2 A à 600 V, AC-15, A600 conformément à EN/IEC 60947-5-1
  • Durée de vie électrique : 1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle, AC-15, 0,125 à 120 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle, AC-15, 4 A à 24 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle, DC-13, 0.2 A à 110 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle, DC-13, 0.5 A à 24 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C
  • Fiabilité électrique iec 60947-5-4 : ' < 10exp(-6) à 5 V, 1 mA dans environnement sain conformément à EN/IEC 60947-5-4 / ' < 10exp(-8) à 17 V, 5 mA dans environnement sain conformément à EN/IEC 60947-5-4
  • Type de signalisation : Fixe
  • Source lumineuse : LED protégée
  • Limites de la tension d'alimentation : 19.2...30 V DC / 21.6...26.4 V AC
  • Consommation électrique : 18 mA
  • Durée de vie : 100000 H à la tension nominale et à 25 °C
  • Tenue aux ondes de choc : 1 kV conformément à IEC 61000-4-5
Référence : SCHXB5AK123B5 (Schneider-Electric)

Ancien produit : Telemecanique XB5AK123B5

Ils ont aussi acheté...

Schneider Electric

SCHXB5AD33

Harmony bouton tournant noir Ø22 - àmanette - 3 positions - 2F

En stock
25 produit(s) disponible(s)

11.98 € HT 14.38 € TTC

Schneider Electric

SCHXB5AK124B5

Harmony bouton tournant lumineux rouge Ø22 à manette 2 positions 24V 1O+1F

Non géré en stock
A commander

29.38 € HT 35.26 € TTC

Schneider Electric

SCHXB5AK125B5

Harmony bouton tournant lumineux orange Ø22 à manette 2 positions 24V 1O+1F

Non géré en stock
A commander

30.25 € HT 36.30 € TTC

Schneider Electric

SCHXB5AA31

Harmony bouton-poussoir vert Ø22 - à impulsion affleurant - 1F

En stock
3 produit(s) disponible(s)

8.99 € HT 10.79 € TTC

Schneider Electric

SCHXB6ECV3BP

voyant carré diam 16 IP 65 vert DEL intégrée 24 V cosses

Prix sur consultation

Schneider Electric

SCHNSYSDR200

Rail DIN symétrique non perforé Type A - 35x15mm L2m

En stock
7 produit(s) disponible(s)

27.78 € HT 33.34 € TTC

Les avis clients

Caractéristiques techniques

Diamètre de trou 22,5 mm
Couleur du bouton Vert
Nombre de positions de commutation 2,0
Adapté à l'éclairage Oui
À rappel Non
Couleur de bague frontale Noir
Finition du raccordement électrique Raccordement à vis
Tension d’alimentation 24,0 V
Tension d’alimentation 24 V
Indice de protection (ip) Ip66
Source lumineuse fournie Oui
Matériau de la bague frontale Plastique
Avec bague frontale Oui
Finition de l'élément d'actionnement Poignée tournante courte
Fonction de commutation encliquetable Oui
Nombre de contacts en tant que contacts à ouverture 1,0
Nombre de contacts en tant que contacts à fermeture 1,0
Degré de protection (nema) 13
Nombre de contacts en tant qu'inverseurs 0,0
