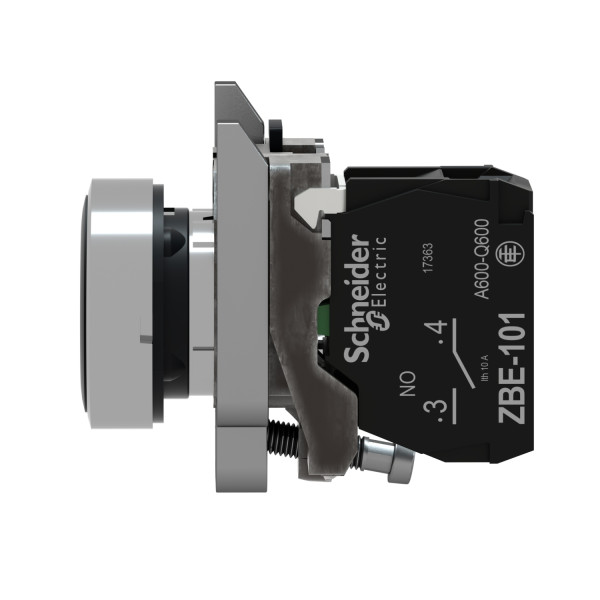

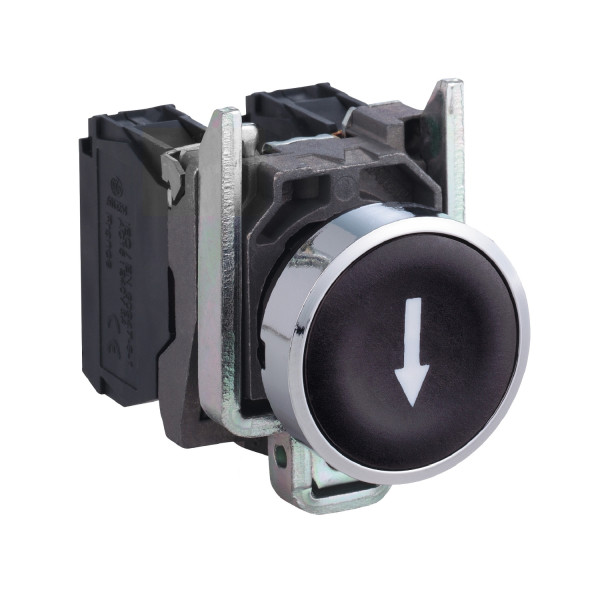

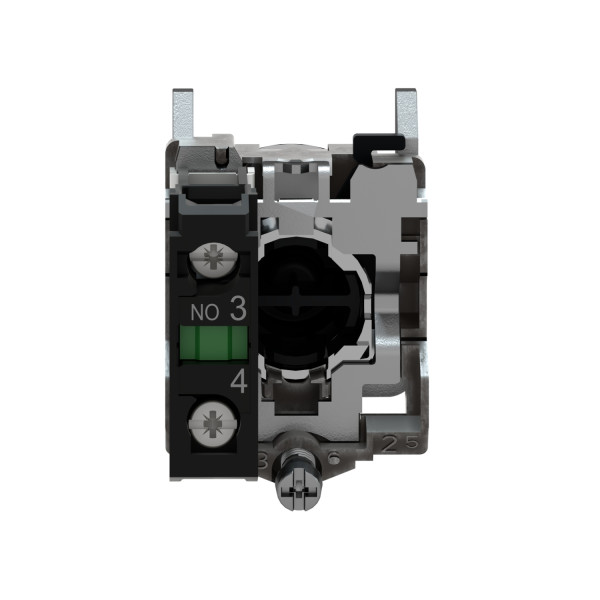

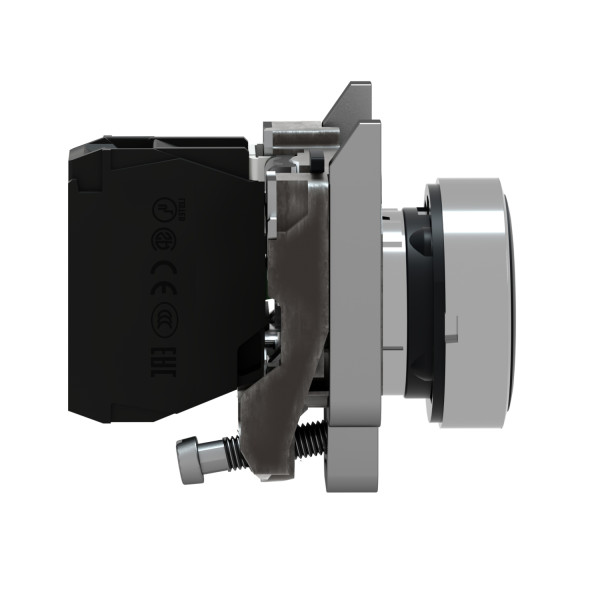

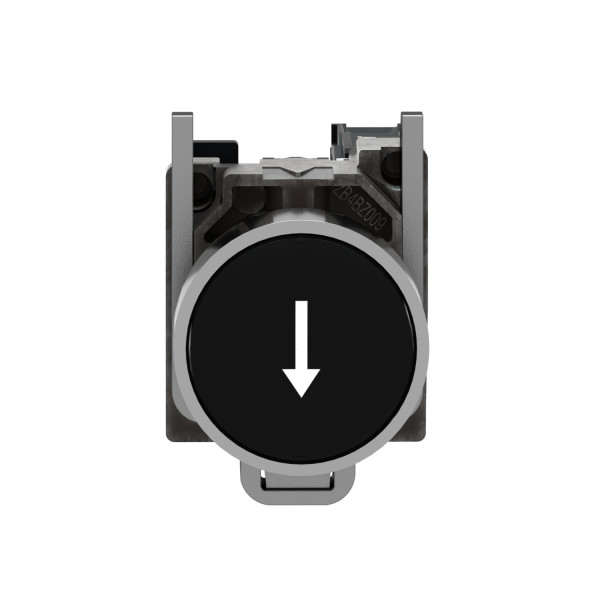

Harmony bouton-poussoir noir Ø22 retour à ressort encastré noir flèche bas 1NO
11.34 € HT 13.61 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 27 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme de produits : Harmony XB4
- Type de produit ou de composant : Bouton-poussoir complet
- Nom abrégé d'appareil : XB4
- Matériau de la collerette : Métal plaqué chrome
- Matière de l'embase de fixation : Zamak
- Diamètre de fixation : 22 mm
- Vente par quantité indivisible : 1
- Forme de la tête de l'unité de signalisation : Rond
- Type d'unité de commande : Rappel à ressort
- Profil de l'unité de commande : Noir affleurant, blanc flèche bas
- Description des contacts : 1 "F"
- Fonctionnement des contacts : À action dépendante
- Mode de raccordement : Borniers à vis-étrier : <= 2 x 1,5mm² avec embout conformément à EN/IEC 60947-1 / Borniers à vis-étrier : 1 x 0,22 à 2 x 2,5 mm² sans embout conformément à EN/IEC 60947-1
- Masse du produit : 0,08 kg
- Tenue au nettoyage haute pression : 7000000 Pa à 55 °C,distance: 0,1 m
- Utilisation des contacts : Contacts standards
- Ouverture positive : Sans ouverture positive
- Course d'actionnement : 2.6 mm (état électrique modifié par ''F'') / 4.3 mm (course totale)
- Force d'actionnement : 3.8 N (état électrique modifié par ''F'')
- Durée de vie mécanique : 5000000 cycle
- Couple de serrage : 0.8...1.2 N.m conformément à EN 60947-1
- Forme de la tête de vis : Transversal cruciforme Philips n° 1 / Transversal pozidriv N°1 / Perforé plat Ø 4 mm / Perforé plat Ø 5,5 mm
- Matériau des contacts : Alliage d'argent (Ag/Ni)
- Protection contre les courts-circuits : 10 A cartouche fusible type gG conformément à EN/IEC 60947-5-1
- [ith] courant thermique conventionnel : 10 A conformément à EN/IEC 60947-5-1
- [ui] tension assignée d'isolement : 600 V (niveau de pollution: 3) conformément à EN/IEC 60947-1
- [uimp] tension assignéede tenue aux chocs : 6 kV conformément à EN/IEC 60947-1
- [ie] courant assigné d'emploi : 0,125 à 240 V, AC-15, A600 conformément à EN/IEC 60947-5-1 / 0,25 à 120 V, AC-15, A600 conformément à EN/IEC 60947-5-1 / 0.1 A à 600 V, DC-13, Q600 conformément à EN/IEC 60947-5-1 / 0.27 A à 250 V, DC-13, Q600 conformément à EN/IEC 60947-5-1 / 0.55 A à 125 V, DC-13, Q600 conformément à EN/IEC 60947-5-1 / 1.2 A à 600 V, AC-15, A600 conformément à EN/IEC 60947-5-1
- Durée de vie électrique : 1000000 cycle AC-15 0,125 120 V 3600 cyc/h 0,5 EN/IEC 60947-5-1 appendix C / 1000000 cycle AC-15 4 A 24 V 3600 cyc/h 0,5 EN/IEC 60947-5-1 appendix C / 1000000 cycle DC-13 0.5 A 24 V 3600 cyc/h 0,5 EN/IEC 60947-5-1 appendix C / 1000000 cycle AC-15 2 A 230 V 3600 cyc/h 0.5 EN/IEC 60947-5-1 appendix C / 1000000 cycle DC-13 0.2 A 110 V 3600 cyc/h 0.5 EN/IEC 60947-5-1 appendix C
- Fiabilité électrique iec 60947-5-4 : ' < 10exp(-6) à 5 V, 1 mA dans environnement sain conformément à EN/IEC 60947-5-4 / ' < 10exp(-8) à 17 V, 5 mA dans environnement sain conformément à EN/IEC 60947-5-4
Ancien produit : Telemecanique XB4BA3351
Caractéristiques techniques
Diamètre de trou | 22,5 mm |
Couleur du bouton | Noir |
Adapté à l'éclairage | Non |
Nombre de postes de commande | 1 |
À rappel | Oui |
Type de bouton | Plat |
Couleur de bague frontale | Chrome |
Finition du raccordement électrique | Raccordement à vis |
Indice de protection (ip) | Ip66 |
Matériau de la bague frontale | Métal |
Avec bague frontale | Oui |
Type de lentille | Rond |
Fonction de commutation encliquetable | Non |
Nombre de contacts en tant que contacts à fermeture | 1 |
Degré de protection (nema) | 4x |
Nombre de contacts en tant que contacts à ouverture | 0 |
Nombre de contacts en tant qu'inverseurs | 0 |
