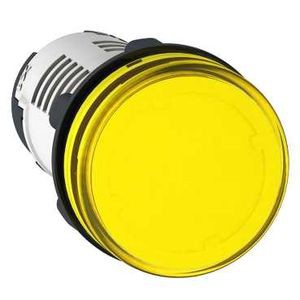

Harmony voyant rond - Ø22 - jaune - LED intégrée - 24V - faston

Photo(s) non contractuelle(s)

Harmony voyant rond - Ø22 - jaune - LED intégrée - 24V - faston

Marque Schneider Electric

Référence XB7EV05BP3

EAN 3389110164763

Emballage : 10

Prix sur consultation

Description

Caractéristiques principales :
  • Gamme de produits : Harmony XB7
  • Type de produit ou de composant : Voyant monolithique
  • Nom abrégé d'appareil : XB7
  • Diamètre de fixation : 22 mm
  • Vente par quantité indivisible : 10
  • Forme de la tête de l'unité de signalisation : Rond
  • Couleur de la capsule : Jaune
  • Source lumineuse : LED
  • Culot de lampe : DEL integral
  • [us] tension d'alimentation : 24 V AC/DC, 50/60 Hz
Caractéristiques complémentaires :
  • Hauteur : 29 mm
  • Largeur : 29 mm
  • Profondeur : 54 mm
  • Description des bornes iso n°1 : (X1-X2)PL
  • Masse du produit : 0.02 kg
  • Montage de l'appareil : Trou de fixation: Ø 22.5 mm (22,3 +0.4/0) conformément à EN/IEC 60947-5-1
  • Entraxe de fixation : >= 30 x 40 mm sur support, métal, épaisseur: 1...6 mm / >= 30 x 40 mm sur support, plastique, épaisseur: 2...6 mm
  • Mode de fixation : Écrou de fixation sous la tête couple recommandé: 2.2 N.m (+/- 0.2 N.m)
  • Mode de raccordement : Connecteurs Faston(1 x 6,35 mm) conformément à EN/IEC 60947-1 / Connecteurs Faston(2 x 2,8 mm) conformément à EN/IEC 60947-1
  • [ui] tension assignée d'isolement : 250 V (niveau de pollution: 3) conformément à EN/IEC 60947-1
  • [uimp] tension assignéede tenue aux chocs : 6 kV conformément à EN/IEC 60947-1
  • Type de signalisation : Fixe
  • Limites de la tension d'alimentation : 19.2...30 V DC / 21.6...26.4 V AC
  • Consommation électrique : 20...27 mA
  • Durée de vie : 70000 H à la tension nominale et à 25 °C
Référence : SCHXB7EV05BP3 (Schneider-Electric)

Ancien produit : Telemecanique XB7EV05BP3

Les avis clients

Caractéristiques techniques

Diamètre de trou 22 mm
Type de tension Ac/dc
Couleur de la lentille Jaune
Nombre de voyants lumineux 1
Tension de fonctionnement nominale ue 24 V
Tension de fonctionnement nominale ue 24 V
Couleur de bague frontale Autre
Finition du raccordement électrique Raccordement par fiche plate
Indice de protection (ip) Ip54
Source lumineuse fournie Oui
Matériau de la bague frontale Autre
Avec bague frontale Non
Type de lentille Rond
Finition de la douille Led
Finition de la lentille Haut
Degré de protection (nema) Autre
