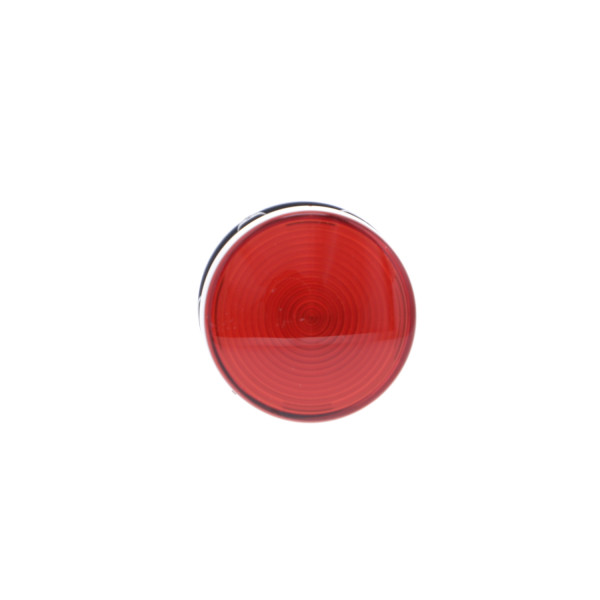

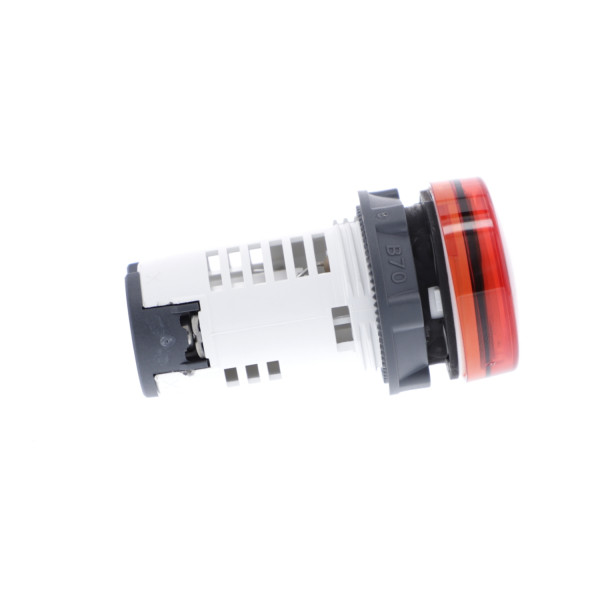

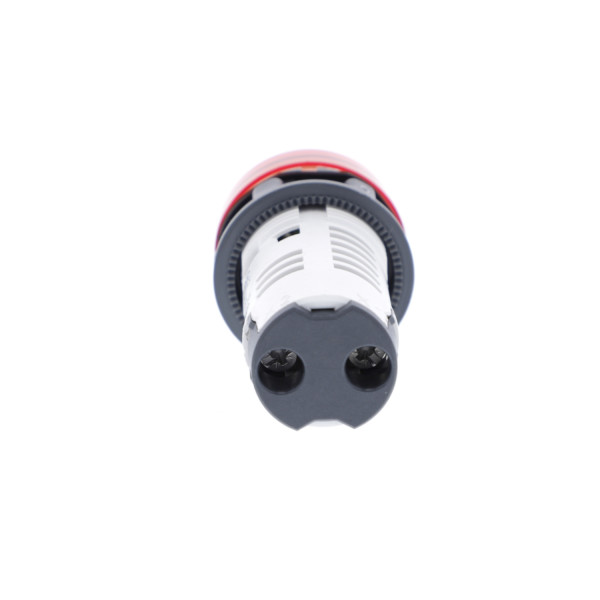

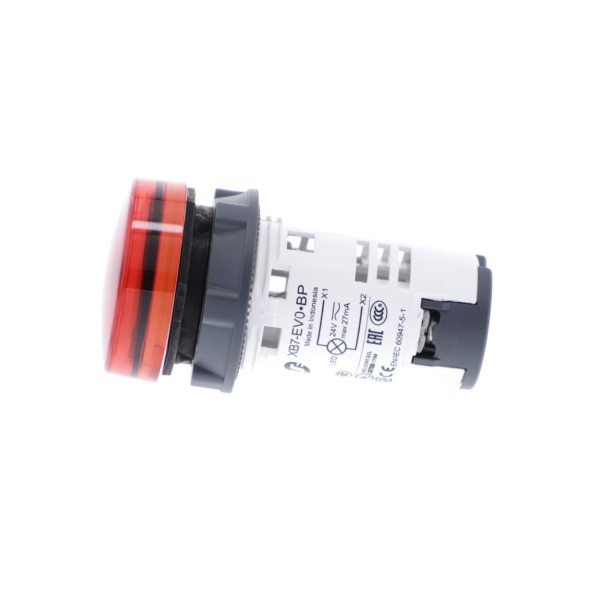

Harmony voyant rond - Ø22 - rouge - LED intégrée - 24V
9.09 € HT 10.91 € TTC
Soit un prix unitaire de 9.09 € HT Soit un prix unitaire de 10.91 € TTC
Soit un total de 90.90 € HT Soit un total de 109.10 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 21 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme de produits : Harmony XB7
- Type de produit ou de composant : Voyant monolithique
- Nom abrégé d'appareil : XB7
- Diamètre de fixation : 22 mm
- Vente par quantité indivisible : 10
- Forme de la tête de l'unité de signalisation : Rond
- Couleur de la capsule : Rouge
- Source lumineuse : LED
- Culot de lampe : DEL integral
- [us] tension d'alimentation : 24 V AC/DC, 50/60 Hz
- Hauteur : 29 mm
- Largeur : 29 mm
- Profondeur : 54 mm
- Description des bornes iso n°1 : (X1-X2)PL
- Masse du produit : 0.02 kg
- Montage de l'appareil : Trou de fixation: Ø 22.5 mm (22,3 +0.4/0) conformément à EN/IEC 60947-5-1
- Entraxe de fixation : >= 30 x 40 mm sur support, métal, épaisseur: 1...6 mm / >= 30 x 40 mm sur support, plastique, épaisseur: 2...6 mm
- Mode de fixation : Écrou de fixation sous la tête couple recommandé: 2.2 N.m (+/- 0.2 N.m)
- Mode de raccordement : Borniers à vis-étrier : <= 2 x 1,5mm² avec embout conformément à EN/IEC 60947-1 / Borniers à vis-étrier : 1 x 0,22 à 2 x 2,5 mm² sans embout conformément à EN/IEC 60947-1
- Couple de serrage : 0.8...1.2 N.m conformément à EN 60947-1
- Forme de la tête de vis : Transversal tête compatible avec JIS N°1 tournevis / Transversal cruciforme Philips n° 1 / Transversal pozidriv N°1 / Perforé plat Ø 4 mm / Perforé plat Ø 5,5 mm
- [ui] tension assignée d'isolement : 250 V (niveau de pollution: 3) conformément à EN/IEC 60947-1
- [uimp] tension assignéede tenue aux chocs : 6 kV conformément à EN/IEC 60947-1
- Type de signalisation : Fixe
- Limites de la tension d'alimentation : 19.2...30 V DC / 21.6...26.4 V AC
- Consommation électrique : 20...27 mA
- Durée de vie : 70000 H à la tension nominale et à 25 °C
Ancien produit : Telemecanique XB7EV04BP
Schneider Electric
SCHXB7EV04B
voyant rond diam 22 IP 40 rouge DEL intégrée 24 V bornes
Indisponible
Produit abandonné
Caractéristiques techniques
| Diamètre de trou | 22,5 mm |
| Type de tension | Ac/dc |
| Couleur de la lentille | Rouge |
| Nombre de voyants lumineux | 1 |
| Tension de fonctionnement nominale ue | 24 V |
| Tension de fonctionnement nominale ue | 24 V |
| Couleur de bague frontale | Autre |
| Finition du raccordement électrique | Raccordement à vis |
| Indice de protection (ip) | Ip65 |
| Source lumineuse fournie | Oui |
| Matériau de la bague frontale | Autre |
| Avec bague frontale | Non |
| Type de lentille | Rond |
| Finition de la douille | Led |
| Finition de la lentille | Haut |
| Degré de protection (nema) | Autre |
