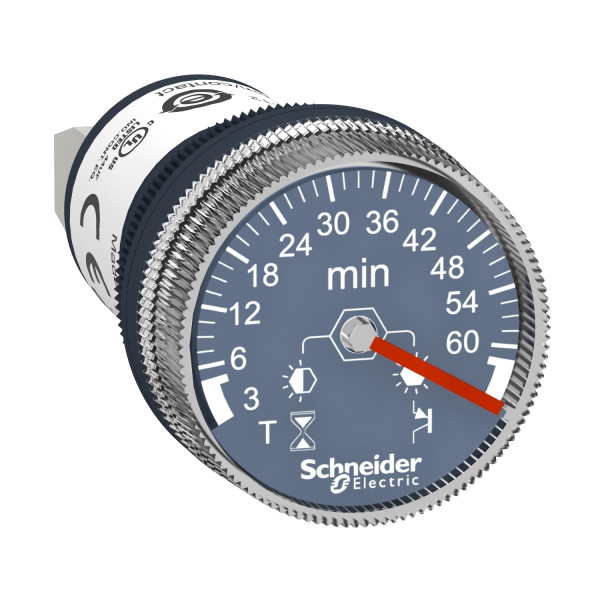

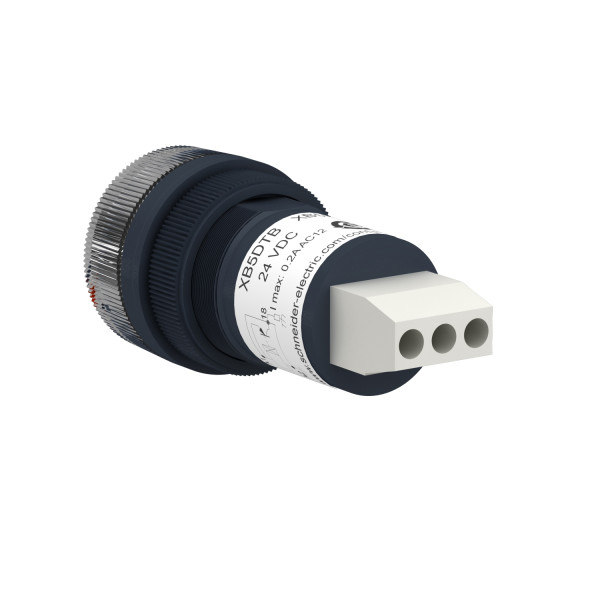

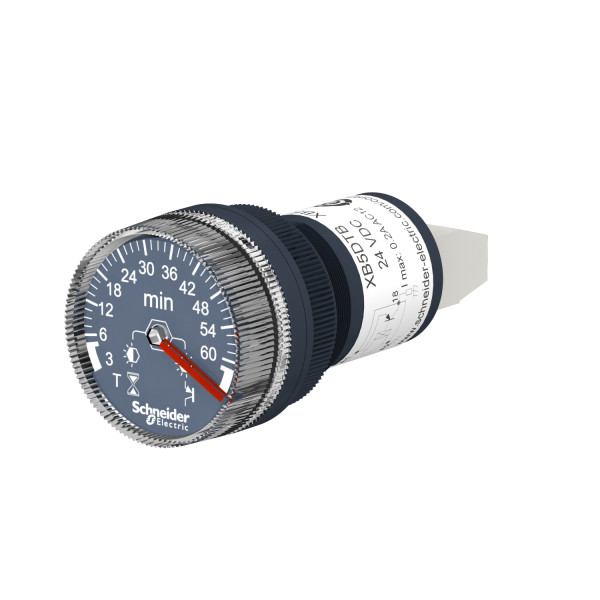

Harmony xb5 - temporisation de façade - fonct a - 3mn à 60mn - 24v

Description

Caractéristiques principales :

Gamme de produits : Harmony XB5
Vente par quantité indivisible : 1
Fonction produit : Temporisation monolithique

Caractéristiques complémentaires :

Matériau de la collerette : Plastique
Matière de l'embase de fixation : Plastique
Diamètre de fixation : 22 mm
Épaisseur : 6 mm
Forme de la tête de l'unité de signalisation : Rond
Domaine de réglage de la temporisation : 3...60 min
Type de temporisation : A
Précision de répétition : +/-0,5%
Réglage exact du temps de retard : +/- 10 % pleine échelle 25 °C EN/IEC 61812-1
Dérive en température : +/- 0,05 %/°C
Dérive en tension : +/- 0,2 %/V
Type de protection : Overvoltage protectionProtection contre l'inversion de polarité
Type de sortie : Collecteur ouvert PNP
Courant temporaire admissible : 10 A 0.01 s
Courant commuté minimum : 10 mA
Tension de déchet :
Type de réseau : CC
Courant résiduel :
Puissance consommée :
Temps de reset : 5 ms après temporisation sur désexcitation7 ms pendant la temporisation sur désexcitation
Signalisation locale : LED vert flash chronométrage en coursLED fixe no timing in progress and output relay energised
[us] tension d'alimentation : 24 V CC
Limites de la tension d'alimentation : 16.8...31.2 V DC
Protection court-circuit sortie : Avec
Mode de raccordement : Bornes à vis 1 x 4 mm² EN/IEC 60947-1Bornes à vis 1 x 2,5mm² EN/IEC 60947-1
Degré de protection ip : IP65 façade IEC 60529IP20 arrière IEC 60529
Température de fonctionnement : -20…60 °C
Température ambiante pour le stockage : -20…80 °C
Couple de serrage : 0.5 N.m
Tenue diélectrique : 1500 V EN/IEC 61812-1
[ui] tension assignée d'isolement : 50 V EN 60947-150 V IEC 60664-1
[uimp] tension assignée de tenue aux chocs : 4 kV EN 60947-14 kV IEC 60664-1
Tenue aux ondes de choc : 1 kV niveau 2 IEC 61000-4-5
Catégorie de surtension : Class 3 IEC 60536Class 3 IEC 60664-1
Degré de pollution : 3
Tenue aux vibrations : 0.15 mm 10…60 Hz IEC 60068-2-62 gn 60...150 Hz IEC 60068-2-6
Tenue aux chocs mécaniques : +/- 15 gn 11 ms IEC 60068-2-27 6 chocs sur chaque axe
Tenue aux transitoires rapides : 2 kV niveau 3 IEC 61000-4-4
Compatibilité électromagnétique : Émission électromagnétique classe B IEC 55011Décharge électrostatique 6 kV niveau 3 IEC 6100-4-11
Tenue aux champs électromagnétiques rayonnés : 3 V/m 1,4 à 2 GHz niveau 3 IEC 61000-4-310 V/m 80 MHz…1 GHz niveau 3 IEC 61000-4-31 V/m 2…2.7 GHz niveau 3 IEC 61000-4-3
Tenue aux champs radioélectriques : 10 V niveau 3 EN/IEC 61000-4-6
Perturbation radiée/conduite : Classe B EN 50022
Normes : EN/IEC 61812-1UL 508
Certifications du produit : CEListé UL
Hauteur : 62 mm
Diamètre : 29 mm
Poids : 0.027 kg
Code de comptabilité : XB5
