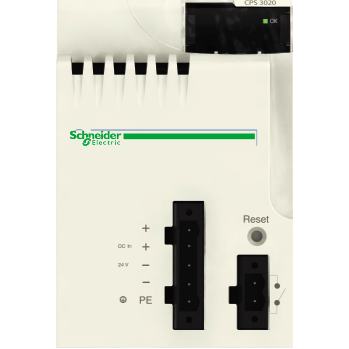

Schneider Electric H High Power Isol 24To48

Description

• Gamme de produits : Plateforme d'automatisme Modicon M340
• Type de produit ou de composant : Module d'alimentation
• Application spécifique du produit : Pour environnements sévères
• Tension principale : 24 à 48 V isolé
• Type de circuit d'alimentation : DC
• Puissance totale utile au secondaire : <= 23.4 W à -25...70 °C / <= 31.2 W à 0...60 °C
• Puissance au secondaire : 11.3 W 3,3 V c.c. à -25...70 °C alimentation électrique du module E/S logique / 15 W 3,3 V c.c. à 0...60 °C alimentation électrique du module E/S logique / 23.4 W 24 V c.c. à -25...70 °C processeur et alimentation électrique du module E/S / 31.2 W 24 V c.c. à 0...60 °C processeur et alimentation électrique du module E/S

• Limite de la tension primaire : 18...62.4 V
• Courant d'entrée de l'alimentation : 0.83 A 48 V / 1.65 A 24 V
• Courant à l'appel : 30 A 24 V / 60 A 48 V
• I²t à l'enclenchement : <= 1 24 V / <= 3 48 V
• It à l'enclenchement : <= 0.2 As 24 V / <= 0.3 As 48 V
• Type de protection : Fusible interne non accessible circuit primaire / Overload protection circuit secondaire, alimentation électrique du détecteur 24 V / Overvoltage protection circuit secondaire, alimentation électrique du détecteur 24 V / Short-circuit protection circuit secondaire, alimentation électrique du détecteur 24 V
• Courant sous tension secondaire : 1.3 A 24 V c.c. processeur et alimentation électrique du module E/S / 4.5 A 3,3 V c.c. alimentation électrique du module E/S logique
• Puissance dissipée en w : <= 8.5 W
• Led d'état : 1 LED vert tension rack OK
• Type de commande : Bouton-poussoir RESET - redémarrage à froid
• Raccordement électrique : 1 connecteur 2 broche(s)relais d'alarme / 1 connecteur 5 broche(s)alimentation de la ligne, terre de protection
• Longueur de câble : 10 m câble d'alimentation cuivre 1.5 mm² / 15 m câble d'alimentation cuivre 2.5 mm²
• Résistance d'isolement : >= 10 mOhm primaire / masse / >= 10 mOhm primaire / secondaire
• Masse du produit : 0.34 kg
