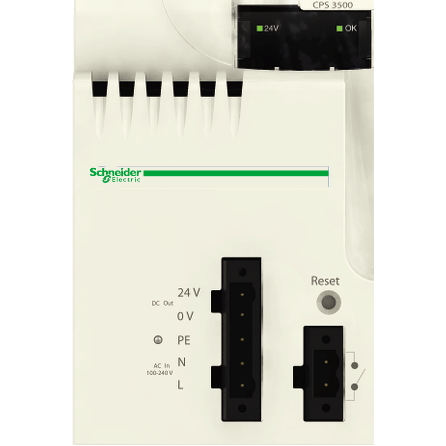

Schneider Electric High Power 125 Vdc P. S.
788.87 € HT 946.64 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 63-68 jours Délai estimatif
Jusqu'à 1893 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme de produits : Plateforme d'automatisme Modicon M340
- Type de produit ou de composant : Module d'alimentation
- Application spécifique du produit : Température étendue
- Tension principale : 125 V
- Type de circuit d'alimentation : DC
- Puissance totale utile au secondaire : <= 31.2 W à -25...70 °C
- Puissance au secondaire : 15 W 3,3 V c.c. alimentation électrique du module E/S logique / 31.2 W 24 V c.c. processeur et alimentation électrique du module E/S
- Limite de la tension primaire : 100...150 V
- Courant d'entrée de l'alimentation : 350 mA 125 V
- Courant à l'appel : 30 A 125 V
- I²t à l'enclenchement : <= 2 A².s 125 V
- It à l'enclenchement : <= 0.05 As 125 V
- Type de protection : Fusible interne non accessible circuit primaire / Overload protection circuit secondaire, alimentation électrique du détecteur 24 V / Overvoltage protection circuit secondaire, alimentation électrique du détecteur 24 V / Short-circuit protection circuit secondaire, alimentation électrique du détecteur 24 V
- Courant sous tension secondaire : 1.3 A 24 V c.c. processeur et alimentation électrique du module E/S / 4.5 A 3,3 V c.c. alimentation électrique du module E/S logique
- Puissance dissipée en w : <= 8.5 W
- Led d'état : 1 LED vert tension rack OK / 1 LED vert tension détecteur
- Type de commande : Bouton-poussoir RESET - redémarrage à froid
- Raccordement électrique : 1 connecteur 2 broche(s)relais d'alarme / 1 connecteur 5 broche(s)alimentation de la ligne, terre de protection, capteur d'entrée CC 24 V
- Résistance d'isolement : >= 100 M' primaire / masse / >= 100 M' primaire / secondaire
- Masse du produit : 0.36 kg
Caractéristiques techniques
| Hauteur | 104,0 mm |
| Profondeur | 99,0 mm |
| Adapté aux fonctions de sécurité | Non |
| Type de tension d'entrée | Ac/dc |
| Capacité de redondance | Non |
| Tension de sortie ca 50 hz | 24,0 V |
| Tension de sortie ca 50 hz | 3,3 V |
| Tension de sortie ca 60 hz | 24,0 V |
| Tension de sortie ca 60 hz | 3,3 V |
| Tension d'entrée ca 50 hz | 125,0 V |
| Tension d'entrée ca 50 hz | 125 V |
| Tension d'entrée ca 60 hz | 125,0 V |
| Courant de sortie max. à ca 50 hz | 4,5 A |
| Courant de sortie max. à ca 60 hz | 4,5 A |
| Courant d'entrée max. à ca 50 hz | 0,35 A |
| Courant d'entrée max. à ca 60 hz | 0,35 A |
| Type de tension de sortie | Ac/dc |
| Largeur | 68,0 mm |
| Puissance dissipée | 31,2 W |
| Courant de sortie max. cc | 4,5 A |
