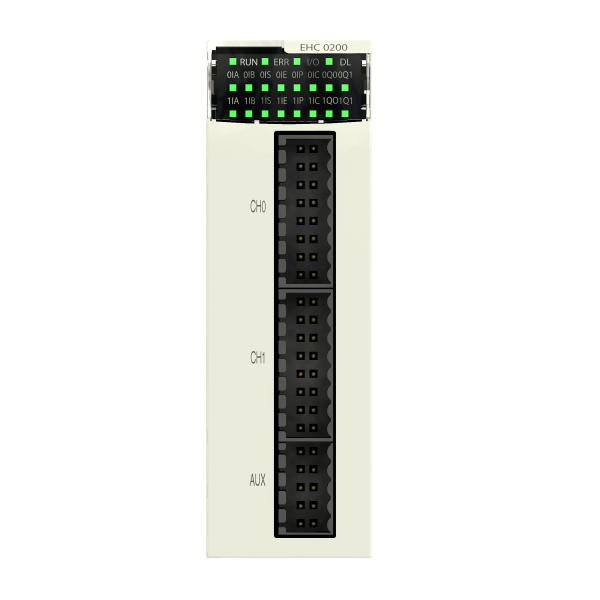

Schneider Electric H High Speed Counter 2 Ch
1062.86 € HT 1275.43 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 102-107 jours Délai estimatif
Jusqu'à 2550 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme de produits : Plateforme d'automatisme Modicon M340
- Type de produit ou de composant : Module de comptage
- Application spécifique du produit : Pour environnements sévères
- Nombre de canaux : 2
- Fréquence de comptage : <= 60000 Hz
- Nombre d'entrées : 6
- Compatibilité de l'entrée : Codeur incrémental avec sorties push-pull 10 à 30 V Totem pole / Détecteur de proximité à 2/3 fils 19.2...30 V
- Tension d'entrée : 24 V CC type 3
- Nombre de sorties : 2
- Tension de sortie : 25 V CC
- Fonctions de comptage : Comptage de compteur de 32 bits / Comptage d'événements / Compte à rebours / Fréquencemètre / Comptage en boucle (module) / Périodes de temps de mesure / Compte du rapport / Modulation de largeur
- Temps de cycle : 1 ms
- Tension d'isolement : 1500 V pour 60 s
- Types d'entrée : 3 entrées auxiliaires / 3 à grande vitesse
- Limites de la tension d'entrée : 19,2...30 V à 60/°C / 26,4 V à 70/°C
- Courant en entrée : > 2 mA à 11 V
- Tension état 1 garanti : 11...30 V
- Courant état 1 garanti : 6 mA
- Tension état 0 garanti : < 5 V
- Courant état 0 garanti : < 1.5 mA
- État sortie tor : Configurable positif ou négatif
- Limites du courant de sortie : <= 2 A par module / <= 0.5 A par sortie
- Limites de la tension de sortie : 19,2...30 V
- Courant de charge maximum : 1 A par module / 0,5 A par sortie
- Courant de fuite : <= 0.1 mA à phase 0
- Tension de déchet : < 3 V à phase 1
- Protection contre les surcharges en sortie : Intégré
- Protection court-circuit sortie : 1,5 A intégré
- Temps de chevauchement : 0.2 ms
- Raccordement électrique : 1 connecteur 10 broches pour le câblage de l'entrée auxiliaire et l'alimentation électrique du capteur / 1 connecteur 16 broches pour câbler les capteurs du compteur 0 / 1 connecteur 16 broches pour le câblage des capteurs du compteur 1
- Consommation électrique : 200 mA 3,3 V DC Bus / 40 mA 24 V DC rack / 80 mA 24 V DC détecteur
- Format du module : Standard
- Masse du produit : 0.112 kg
Caractéristiques techniques
| Largeur | 32,0 mm |
| Hauteur | 103,76 mm |
| Profondeur | 92,0 mm |
| Adapté aux fonctions de sécurité | Non |
| Capacité de redondance | Non |
| Nombre de fonctions | 8,0 |
| Permet le comptage | Oui |
| Adapté au pesage | Non |
| Adapté à la régulation de soudure | Non |
| Adapté à la régulation de la pression | Non |
| Adapté à nc | Non |
| Adapté à ssi | Non |
| Adapté à la mesure du déplacement | Non |
| Adapté à cnc | Non |
| Adapté à la détection de valeurs incrémentales | Oui |
| Adapté à la détection de valeurs absolues | Non |
| Adapté à la régulation du débit | Oui |
| Adapté à la mesure du débit | Oui |
| Adapté à la commande de trajectoire | Oui |
| Adapté à la commande de cames | Non |
| Adapté au sciage à la volée | Non |
| Adapté à la régulation multi-axes | Oui |
| Adapté à la régulation mono-axe | Oui |
| Adapté au positionnement multi-axes | Oui |
| Adapté au positionnement mono-axe | Oui |
| Catégorie de protection contre les explosions pour le gaz | Sans |
| Catégorie de protection contre les explosions pour la poussière | Sans |
| Matériel associé (ex ia) | Non |
| Matériel associé (ex ib) | Non |
| Catégorie selon en 954-1 | 1 |
| Niveau de performance selon en iso 13849-1 | Sans |
| Adapté à la régulation de température | Non |
| Sil conformément à iec 61508 | Sans |
