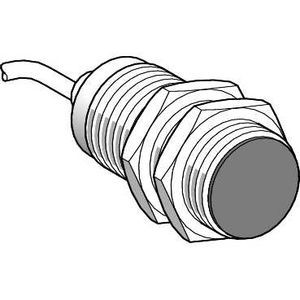

Photo(s) non contractuelle(s)
DETECTEUR INDUCTIF CYL LONG M30 12 24VDC NO 2FILS NOY PORTEE 15MM CABLE 5M
Prix sur consultation
Description
Caractéristiques principales :- Gamme de produits : OsiSense XS
- Nom de gamme : Universel
- Type de détecteur : Détecteur de proximité inductif
- Application spécifique du produit : -
- Nom du détecteur : XS6
- Forme du capteur : Cylindrique M30
- Dimension : 62 mm
- Type de carter : Fixe
- Capacité de montage du détecteur : Encastrable
- Matière : Métal
- Type de signal de sortie : Numérique
- Mode de raccordement : 2 fils
- Portée nominale : 15 mm
- Sortie tor : 1 "F"
- Type de circuit de sortie : DC
- Raccordement électrique : Câble
- Longueur du câble : 5 m
- [us] tension d'alimentation : 12...48 V DC avec protection inversion de polarité
- Pouvoir de commutation en ma : <= 100 mA DC avec protection contre les surcharges et court-circuits
- Degré de protection ip : Double isolation IP68 conformément à IEC 60529 / IP69 K conformément à DIN 40050
- Filetage iso : M30 x 1,5
- Face de détection : Frontal
- Matière de la face avant : PPS
- Matière du coffret : Laiton plaqué nickel
- Domaine de fonctionnement : 0...12 mm
- Parcours différentiel : 1...15% du sr
- Composition du câble : 2 x 0,34 mm²
- Matière de l'isolant du fil : PvR
- Led d'état : 1 LED (jaune) pour état sortie
- Limites de la tension d'alimentation : 10...58 V DC
- Fréquence de commutation : <= 500 Hz DC
- Tension de déchet : <= 4 V, fermé état
- Retard à la disponibilité : <= 10 ms
- Retard réponse : <= 0.3 ms
- Retard récupération : <= 0.3 ms
- Marquage : CE
- Longueur du filetage : 52 mm
- Longueur : 62 mm
- Masse du produit : 0.325 kg
Ancien produit : Telemecanique XS630B1DAL5
Caractéristiques techniques
| Type de tension | Ac/dc |
| Possibilité de mise en cascade | Non |
| Matériau du boîtier/corps | Metal |
| Adapté aux fonctions de sécurité | Non |
| Revêtement du boîtier | Nickel-plated |
| Fréquence de commutation | 500,0 Hz |
| Distance de commutation | 15,0 mm |
| Nombre de sorties de semiconducteur avec fonction de signalisation | 1,0 |
| Nombre de sorties de semiconducteur protégées | 1,0 |
| Finition de l'interface pour communication orientée sur la sécurité | None |
| Finition du raccordement électrique | Cable radial |
| Finition de la fonction de commutation | Normally open contact |
| Tension d'alimentation de courant nominal us cc | 12,0 V |
| Tension d'alimentation de courant nominal us cc | 12 V |
| Catégorie de protection contre les explosions pour le gaz | None |
| Catégorie de protection contre les explosions pour la poussière | None |
| Type de construction du boîtier | Cylinder, screw-thread |
| Courant de sortie max. au niveau de la sortie protégée | 100,0 mA |
| Conditions de montage mécaniques du capteur | Concise |
| Avec fonction de surveillance des appareils disposés en aval | Non |
| Tension d’alimentation | 12,0 V |
| Catégorie selon en 954-1 | 1 |
| Type d'actionnement | Metallic target |
| Type d'interface | None |
| Résistant à l'épreuve de la pression | Non |
| Diamètre du capteur | 30,0 mm |
| Longueur du capteur | 62,0 mm |
| Niveau de performance selon en iso 13849-1 | None |
| Immunité au brouillage contre les champs magnétiques | Immune against magnetic dc-field |
| Sil conformément à iec 61508 | None |
| Nombre de sorties retardées avec fonction de signalisation | 0,0 |
| Nombre de sorties retardées protégées | 0,0 |
| Finition de la sortie de commutation | Two-wire |
