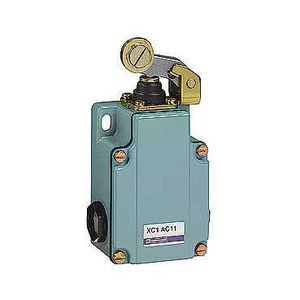

interrupteur de position XC1AC levier à galet 2 O

Photo(s) non contractuelle(s)

interrupteur de position XC1AC levier à galet 2 O

Marque Schneider Electric

Référence XC1AC166

EAN 3389110606676

Commande min. 1

Prix sur consultation

Description

Caractéristiques principales :
  • Gamme de produits : OsiSense XC
  • Nom de gamme : Format spécial
  • Type de produit ou de composant : Commutateur de fin de course
  • Application spécifique du produit : Manipulation de matériels
  • Nom abrégé d'appareil : XC1AC
  • Forme du capteur : -
  • Type de carter : Fixe
  • Type de tête : Tête de piston
  • Matière : Métal
  • Mode de fixation : Par le corps
  • Mouvement tête de commande : Linéaire
  • Type d'unité de commande : Levier à galet à rappel métal -
  • Mouvement d'attaque : Avec came 30°
  • Type d'approche : Approche latérale 2 directions
  • Raccordement électrique : Borniers à vis-étrier, 1 x 0,5...1 x 2,5 mm²
  • Entrée de câble : 3 entrées taraudées pour presse-étoupe Pg 13,5, diamètre extérieur du câble: 9...12 mm
  • Nombre de pôles : 2
  • Description des contacts : 2 ''O''
  • Fonctionnement des contacts : Coupure lente, échelonnée
  • Type d'enclenchements : 1
  • Ouverture positive : Sans
  • Effort minimal d'actionnement : 23 N
Caractéristiques complémentaires :
  • Forme d'isolation entre contacts : Zb
  • Vitesse d'attaque maximale : 1 m/s depuis la gauche / 0.5 m/s depuis la droite
  • [ithe] courant thermique d'emploi sous enveloppe : 10 A
  • [ui] tension assignée d'isolement : 500 V AC IEC 60947-5-1 / 500 V AC NF C 20-040 / 600 V DC IEC 60947-5-1 / 600 V DC NF C 20-040 / 600 V AC CSA C22.2 No 14 / 600 V DC CSA C22.2 No 14
  • Résistance entre bornes : <= 8 mOhm
  • Protection contre les courts-circuits : 10 A cartouche fusible gG
  • Durée de vie électrique : 1000000 cycle AC-15,110 V 900 VA,<= 60 cyc/mn, facteur de charge: 0,5 conformément à IEC 60947-5-1 appendix C 50/60 Hz,inductif type de charge / 1000000 cycle AC-15,230 V 1900 VA,<= 60 cyc/mn, facteur de charge: 0,5 conformément à IEC 60947-5-1 appendix C 50/60 Hz,inductif type de charge / 1000000 cycle AC-15,48 V 450 VA,<= 60 cyc/mn, facteur de charge: 0,5 conformément à IEC 60947-5-1 appendix C 50/60 Hz,inductif type de charge / 1000000 cycle DC-13,110 V 100 W,<= 60 cyc/mn, facteur de charge: 0,5 conformément à IEC 60947-5-1 appendix C inductif type de charge / 1000000 cycle DC-13,230 V 95 W,<= 60 cyc/mn, facteur de charge: 0,5 conformément à IEC 60947-5-1 appendix C inductif type de charge / 1000000 cycle DC-13,48 V 100 W,<= 60 cyc/mn, facteur de charge: 0,5 conformément à IEC 60947-5-1 appendix C inductif type de charge / 3000000 cycle AC-15,110 V 350 VA,<= 60 cyc/mn, facteur de charge: 0,5 conformément à IEC 60947-5-1 appendix C 50/60 Hz,inductif type de charge / 3000000 cycle AC-15,230 V 430 VA,<= 60 cyc/mn, facteur de charge: 0,5 conformément à IEC 60947-5-1 appendix C 50/60 Hz,inductif type de charge / 3000000 cycle AC-15,48 V 170 VA,<= 60 cyc/mn, facteur de charge: 0,5 conformément à IEC 60947-5-1 appendix C 50/60 Hz,inductif type de charge / 3000000 cycle DC-13,110 V 40 W,<= 60 cyc/mn, facteur de charge: 0,5 conformément à IEC 60947-5-1 appendix C inductif type de charge / 3000000 cycle DC-13,230 V 33 W,<= 60 cyc/mn, facteur de charge: 0,5 conformément à IEC 60947-5-1 appendix C inductif type de charge / 3000000 cycle DC-13,48 V 35 W,<= 60 cyc/mn, facteur de charge: 0,5 conformément à IEC 60947-5-1 appendix C inductif type de charge
  • Durée de vie mécanique : 10000000 cycle
  • Largeur : 77 mm
  • Hauteur : 139 mm
  • Profondeur : 44 mm
  • Masse du produit : 0.595 kg
  • Description des bornes iso n°1 : (11-12)NC / (21-22)NC
Référence : SCHXC1AC166 (Schneider-Electric)

Ancien produit : Telemecanique XC1AC166

Les avis clients

Caractéristiques techniques

Fonction de commutation Élément de commutation à action lente et interrupteur à rupture rapide
Matériau du boîtier/corps Métal
Adapté aux fonctions de sécurité Non
Revêtement du boîtier Autre
Avec affichage du statut Non
Finition de l'interface pour communication orientée sur la sécurité Sans
Finition du raccordement électrique Autre
Catégorie de protection contre les explosions pour le gaz Sans
Catégorie de protection contre les explosions pour la poussière Sans
Type de construction du boîtier Quader
Indice de protection (ip) Ip65
Manœuvre positive d'ouverture Non
Finition de l'élément d'actionnement Levier à galet
Type d'interface Sans
Sortie électronique Non
Largeur du capteur 77 mm
Hauteur du capteur 139 mm
Longueur du capteur 44 mm
Fonction de commutation encliquetable Non
Température ambiante en fonctionnement -25 °C
Température ambiante en fonctionnement 70 °C
Nombre de contacts en tant que contacts à ouverture 2
Orientation de l'élément d'actionnement Autre
Nombre de contacts auxiliaires orientés sur la sécurité 0
Nombre de contacts en tant que contacts à fermeture 0
Nombre de contacts en tant qu'inverseurs 0
