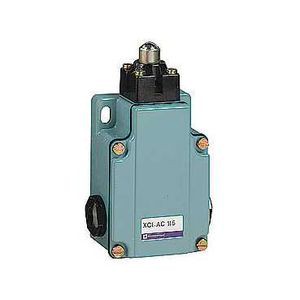

interrupteur de position XC1AC poussoir à bille 2 F

Description

• Gamme de produits : OsiSense XC
• Nom de gamme : Format spécial
• Type de produit ou de composant : Commutateur de fin de course
• Application spécifique du produit : Manipulation de matériels
• Nom abrégé d'appareil : XC1AC
• Forme du capteur : -
• Type de carter : Fixe
• Type de tête : Tête de piston
• Matière : Métal
• Mode de fixation : Par le corps
• Mouvement tête de commande : Linéaire
• Type d'unité de commande : Poussoir roulement à billes à rappel métal
• Mouvement d'attaque : Avec came 30°
• Type d'approche : Approche multi-directionnelle
• Raccordement électrique : Borniers à vis-étrier, 1 x 0,5...1 x 2,5 mm²
• Entrée de câble : 3 entrées taraudées pour presse-étoupe Pg 13,5, diamètre extérieur du câble: 9...12 mm
• Nombre de pôles : 2
• Description des contacts : 2 "F"
• Fonctionnement des contacts : Coupure lente, simultanée
• Type d'enclenchements : 1
• Ouverture positive : Sans

• Forme d'isolation entre contacts : Zb
• Vitesse d'attaque maximale : 0.5 m/s
• [ithe] courant thermique d'emploi sous enveloppe : 10 A
• [ui] tension assignée d'isolement : 500 V AC IEC 60947-5-1 / 500 V AC NF C 20-040 / 600 V DC IEC 60947-5-1 / 600 V DC NF C 20-040 / 600 V AC CSA C22.2 No 14 / 600 V DC CSA C22.2 No 14
• Résistance entre bornes : <= 8 mOhm
• Protection contre les courts-circuits : 10 A cartouche fusible gG
• Durée de vie électrique : 1000000 cycle AC-15,110 V 900 VA,<= 60 cyc/mn, facteur de charge: 0,5 conformément à IEC 60947-5-1 appendix C 50/60 Hz,inductif type de charge / 1000000 cycle AC-15,230 V 1900 VA,<= 60 cyc/mn, facteur de charge: 0,5 conformément à IEC 60947-5-1 appendix C 50/60 Hz,inductif type de charge / 1000000 cycle AC-15,48 V 450 VA,<= 60 cyc/mn, facteur de charge: 0,5 conformément à IEC 60947-5-1 appendix C 50/60 Hz,inductif type de charge / 1000000 cycle DC-13,110 V 100 W,<= 60 cyc/mn, facteur de charge: 0,5 conformément à IEC 60947-5-1 appendix C inductif type de charge / 1000000 cycle DC-13,230 V 95 W,<= 60 cyc/mn, facteur de charge: 0,5 conformément à IEC 60947-5-1 appendix C inductif type de charge / 1000000 cycle DC-13,48 V 100 W,<= 60 cyc/mn, facteur de charge: 0,5 conformément à IEC 60947-5-1 appendix C inductif type de charge / 3000000 cycle AC-15,110 V 350 VA,<= 60 cyc/mn, facteur de charge: 0,5 conformément à IEC 60947-5-1 appendix C 50/60 Hz,inductif type de charge / 3000000 cycle AC-15,230 V 430 VA,<= 60 cyc/mn, facteur de charge: 0,5 conformément à IEC 60947-5-1 appendix C 50/60 Hz,inductif type de charge / 3000000 cycle AC-15,48 V 170 VA,<= 60 cyc/mn, facteur de charge: 0,5 conformément à IEC 60947-5-1 appendix C 50/60 Hz,inductif type de charge / 3000000 cycle DC-13,110 V 40 W,<= 60 cyc/mn, facteur de charge: 0,5 conformément à IEC 60947-5-1 appendix C inductif type de charge / 3000000 cycle DC-13,230 V 33 W,<= 60 cyc/mn, facteur de charge: 0,5 conformément à IEC 60947-5-1 appendix C inductif type de charge / 3000000 cycle DC-13,48 V 35 W,<= 60 cyc/mn, facteur de charge: 0,5 conformément à IEC 60947-5-1 appendix C inductif type de charge
• Durée de vie mécanique : 10000000 cycle
• Largeur : 77 mm
• Hauteur : 130 mm
• Profondeur : 44 mm
• Masse du produit : 0.53 kg
• Description des bornes iso n°1 : (13-14)NO / (23-24)NO
