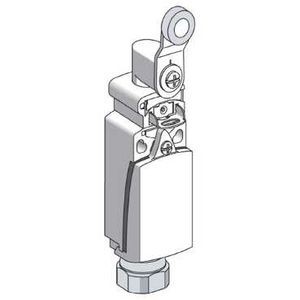

interrupteur de position XCDR levier à galet 1 O plus 1 F
Prix sur consultation
Description
Caractéristiques principales :- Gamme de produits : OsiSense XC
- Nom de gamme : Format standard
- Type de produit ou de composant : Commutateur de fin de course
- Nom abrégé d'appareil : XCDR
- Forme du capteur : Compact
- Remise à zéro : Avec
- Type de carter : Fixe
- Type de tête : Tête rotative
- Matière : Métal
- Matière du corps : Zamak
- Matière de la tête : Zamak
- Mode de fixation : Par le corps
- Mouvement tête de commande : Tournant
- Type d'unité de commande : Levier à galet à rappel métal
- Type d'approche : Approche latérale 2 directions
- Entrée de câble : 1 entrée filetée pour presse-étoupe Pg 13,5, diamètre extérieur du câble: 9...12 mm
- Nombre de pôles : 2
- Description des contacts : 1 ''O'' + 1 ''F''
- Fonctionnement des contacts : À action brusque
- Voies : 24/40 mm
- Mouvement d'attaque : Avec came 30°
- Raccordement électrique : Borniers à vis-étrier, capacité de serrage: 1 x 0,34...2 x 1,5 mm²
- Forme d'isolation entre contacts : Zb
- Ouverture positive : Avec
- Couple minimum pour ouverture positive : 0.25 N.m
- Couple minimal d'actionnement : 0.1 N.m
- Vitesse d'attaque maximale : 1.5 m/s
- Précision de répétition : 0,1 mm sur les points d'enclenchement avec 1 million de cycles d'opération
- Désignation code des contacts : Q300, DC-13 (Ue = 250 V, Ie = 0.27 A) conformément à EN/IEC 60947-5-1 appendix A / A300, AC-15 (Ue = 240 V, Ie = 0,125) , Ithe = 10 A conformément à EN/IEC 60947-5-1 appendix A
- [ui] tension assignée d'isolement : 500 V niveau de pollution 3 conformément à EN 60947-1 / 500 V niveau de pollution 3 conformément à IEC 60947-1 / 300 V conformément à UL 508 / 300 V conformément à CSA C22.2 No 14
- Résistance entre bornes : <= 25 M' conformément à IEC 60255-7 catégorie 3
- [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 60664 / 6 kV conformément à IEC 60947-1
- Protection contre les courts-circuits : 10 A par gG cartouche fusible
- Durée de vie électrique : 5000000 cycle DC-13 120 V 4 W <= 60 cyc/mn 0,5 IEC 60947-5-1 appendix C / 5000000 cycle DC-13 24 V 10 W <= 60 cyc/mn 0,5 IEC 60947-5-1 appendix C / 5000000 cycle DC-13 48 V 7 W <= 60 cyc/mn 0,5 IEC 60947-5-1 appendix C
- Largeur : 31 mm
- Hauteur : 65 mm
- Profondeur : 30 mm
- Masse du produit : 0.255 kg
- Description des bornes iso n°1 : (13-14)NO / (21-22)NC
Ancien produit : Telemecanique XCDR2119G13
Caractéristiques techniques
| Fonction de commutation | Interrupteur à rupture rapide |
| Courant de fonctionnement nominal ca-15, 230 v | 3 A |
| Courant de fonctionnement nominal ie cc-13, 230 v | 0,27 A |
| Matériau du boîtier/corps | Métal |
| Adapté aux fonctions de sécurité | Non |
| Revêtement du boîtier | Autre |
| Avec affichage du statut | Non |
| Finition de l'interface pour communication orientée sur la sécurité | Sans |
| Finition du raccordement électrique | Entrée de câble pg |
| Catégorie de protection contre les explosions pour le gaz | Sans |
| Catégorie de protection contre les explosions pour la poussière | Sans |
| Type de construction du boîtier | Quader |
| Indice de protection (ip) | Ip67 |
| Manœuvre positive d'ouverture | Oui |
| Finition de l'élément d'actionnement | Levier à galet |
| Type d'interface | Sans |
| Sortie électronique | Non |
| Largeur du capteur | 31 mm |
| Hauteur du capteur | 65 mm |
| Longueur du capteur | 30 mm |
| Fonction de commutation encliquetable | Non |
| Température ambiante en fonctionnement | 70 °C |
| Température ambiante en fonctionnement | -25 °C |
| Nombre de contacts en tant que contacts à ouverture | 1 |
| Nombre de contacts en tant que contacts à fermeture | 1 |
| Orientation de l'élément d'actionnement | Autre |
