Photo(s) non contractuelle(s)

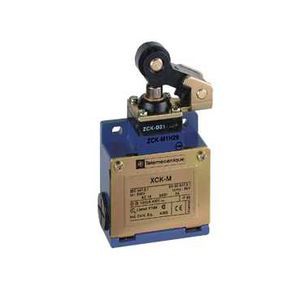

interrupteur de position XCKM levier à galet, attaque latérale 1 O plus 1 F
52.39 € HT 62.87 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 18-23 jours Délai estimatif
Jusqu'à 125 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme de produits : OsiSense XC
- Nom de gamme : Format standard
- Type de produit ou de composant : Commutateur de fin de course
- Nom abrégé d'appareil : XCKM
- Type de carter : Fixe
- Type de tête : Tête de piston
- Matière : Métal
- Matière du corps : Zamak
- Mode de fixation : Par le corps
- Mouvement tête de commande : Linéaire
- Type d'unité de commande : Poussoir levier à galet à rappel thermoplastique
- Type d'approche : Approche latérale 1 direction
- Entrée de câble : 3 entrées taraudées pour presse-étoupe M20 x 1,5, diamètre extérieur du câble: 7...13 mm
- Nombre de pôles : 2
- Description des contacts : 1 ''O'' + 1 ''F''
- Fonctionnement des contacts : À action brusque
- Mouvement d'attaque : Avec came 30°
- Raccordement électrique : Borniers à vis-étrier, capacité de serrage: 1 x 0,34...2 x 1,5 mm²
- Forme d'isolation entre contacts : Zb
- Type d'enclenchements : 1
- Ouverture positive : Avec
- Force minimale pour ouverture positive : 24 N
- Effort minimal d'actionnement : 8 N
- Vitesse d'attaque minimale : 0.01 m/min
- Vitesse d'attaque maximale : 1.5 m/s
- Désignation code des contacts : A300, AC-15 (Ue = 240 V, Ie = 0,125) conformément à EN/IEC 60947-5-1 appendix A / Q300, DC-13 (Ue = 250 V, Ie = 0.27 A) conformément à EN/IEC 60947-5-1 appendix A
- [ithe] courant thermique d'emploi sous enveloppe : 10 A AC
- [ui] tension assignée d'isolement : 500 V niveau de pollution 3 conformément à IEC 60947-1 / 300 V conformément à UL 508 / 300 V conformément à CSA C22.2 No 14
- Résistance entre bornes : <= 25 M' conformément à IEC 60255-7 catégorie 3
- [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 60664 / 6 kV conformément à IEC 60947-1
- Protection contre les courts-circuits : 10 A par gG cartouche fusible
- Durée de vie électrique : 5000000 cycle, DC-13, inductif type de charge, 120 V, 4 W, cadence de fonctionnement: <= 60 cyc/mn, facteur de charge: 0,5 conformément à IEC 60947-5-1 appendix C / 5000000 cycle, DC-13, inductif type de charge, 24 V, 7 W, cadence de fonctionnement: <= 60 cyc/mn, facteur de charge: 0,5 conformément à IEC 60947-5-1 appendix C / 5000000 cycle, DC-13, inductif type de charge, 48 V, 10 W, cadence de fonctionnement: <= 60 cyc/mn, facteur de charge: 0,5 conformément à IEC 60947-5-1 appendix C
- Durée de vie mécanique : 20000000 cycle
- Largeur : 64 mm
- Hauteur : 64 mm
- Profondeur : 30 mm
- Masse du produit : 0.3 kg
- Description des bornes iso n°1 : (13-14)NO / (21-22)NC
Ancien produit : Telemecanique XCKM121H29
Legrand
LEG013001
Cartouche industrielle cylindrique Legrand - aM - 10x38 mm - sans voyant - 1 A
En stock
20 produit(s) disponible(s)
1.48 € HT 1.78 € TTC
Soit un total de 14.80 € HT Soit un total de 17.80 € TTC
Legrand
LEG005818
Coupe-Circuit Sectionneur 1 P+N 500 V Legrand – pour Cartouches Cylindriques Industrielles – 38 x 10 mm - Type aM ou gG
5,0 (1)
En stock
10 produit(s) disponible(s)
16.07 € HT 19.28 € TTC
Legrand
LEG098001
Presse-étoupe plastique ISO16 - IP68 - RAL 7001
5,0 (1)
En stock
558 produit(s) disponible(s)
0.92 € HT 1.10 € TTC
CBP01394736
Câble électrique souple HO7RN-F 3G1,5mm² noir couronne de 50m
4,9 (12)
En stock
3500 mètre(s) disponible(s)
1.05 € HT 1.26 € TTC
Soit un total de 52.50 € HT Soit un total de 63.00 € TTC
Prix au mètre
CBP01394793
Câble électrique souple HO7RN-F 7G1,5mm² noir
5,0 (2)
En stock
1058 mètre(s) disponible(s)
3.39 € HT 4.07 € TTC
Soit un total de 33.90 € HT Soit un total de 40.70 € TTC
Prix au mètre + Forfait Coupe
Caractéristiques techniques
| Fonction de commutation | Interrupteur à rupture rapide |
| Courant de fonctionnement nominal ca-15, 230 v | 3 A |
| Courant de fonctionnement nominal ie cc-13, 230 v | 0,27 A |
| Matériau du boîtier/corps | Métal |
| Adapté aux fonctions de sécurité | Non |
| Revêtement du boîtier | Autre |
| Avec affichage du statut | Non |
| Finition de l'interface pour communication orientée sur la sécurité | Sans |
| Finition du raccordement électrique | Entrée de câble métrique |
| Catégorie de protection contre les explosions pour le gaz | Sans |
| Catégorie de protection contre les explosions pour la poussière | Sans |
| Type de construction du boîtier | Type de construction spécial |
| Indice de protection (ip) | Ip66/ip67 |
| Manœuvre positive d'ouverture | Oui |
| Finition de l'élément d'actionnement | Levier à galet |
| Type d'interface | Sans |
| Sortie électronique | Non |
| Largeur du capteur | 64 mm |
| Hauteur du capteur | 64 mm |
| Longueur du capteur | 30 mm |
| Fonction de commutation encliquetable | Non |
| Température ambiante en fonctionnement | 70 °C |
| Température ambiante en fonctionnement | -25 °C |
| Nombre de contacts en tant que contacts à ouverture | 1 |
| Nombre de contacts en tant que contacts à fermeture | 1 |
| Orientation de l'élément d'actionnement | Autre |
| Nombre de contacts auxiliaires orientés sur la sécurité | 0 |
| Nombre de contacts en tant qu'inverseurs | 0 |
