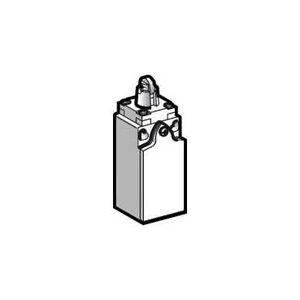

IDP 2NC RB POUSS GALET ISO20
19.41 € HT 23.29 € TTC
Soit un prix unitaire de 19.41 € HT Soit un prix unitaire de 23.29 € TTC
Soit un total de 388.20 € HT Soit un total de 465.80 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 46 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme de produits : OsiSense XC
- Nom de gamme : Format standard
- Type de produit ou de composant : Commutateur de fin de course
- Nom abrégé d'appareil : XCKN
- Forme du capteur : Compact
- Type de carter : Fixe
- Type de tête : Tête de piston
- Matière : Plastique
- Matière du corps : Plastique
- Matière de la tête : Plastique
- Mode de fixation : Par le corps
- Mouvement tête de commande : Linéaire
- Type d'unité de commande : Poussoir avec galet à rappel plastique (à 90 °)
- Type d'approche : Approche de traverse 2 directions
- Entrée de câble : 1 entrée filetée pour presse-étoupe M20 x 1,5, diamètre extérieur du câble: 7...13 mm
- Nombre de pôles : 2
- Description des contacts : 2 ''O''
- Fonctionnement des contacts : À action brusque
- Mouvement d'attaque : Avec came 30°
- Raccordement électrique : Borniers à vis-étrier, capacité de serrage: 1 x 0,34...2 x 1,5 mm²
- Forme d'isolation entre contacts : Zb
- Ouverture positive : Avec
- Force minimale pour ouverture positive : 20 N
- Effort minimal d'actionnement : 12 N
- Vitesse d'attaque maximale : 0.3 m/s
- Désignation code des contacts : Q300, DC-13 (Ue = 250 V, Ie = 0.27 A) conformément à EN/IEC 60947-5-1 appendix A / A300, AC-15 (Ue = 240 V, Ie = 0,125) , Ithe = 10 A conformément à EN/IEC 60947-5-1 appendix A
- [ui] tension assignée d'isolement : 500 V niveau de pollution 3 conformément à IEC 60947-1 / 300 V conformément à UL 508 / 300 V conformément à CSA C22.2 No 14
- [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 60664 / 6 kV conformément à IEC 60947-1
- Protection contre les courts-circuits : 10 A cartouche fusible type gG
- Durée de vie électrique : 5000000 cycle, DC-13, 120 V, 4 W, cadence de fonctionnement: <= 60 cyc/mn, facteur de charge: 0,5 conformément à IEC 60947-5-1 appendix C / 5000000 cycle, DC-13, 24 V, 10 W, cadence de fonctionnement: <= 60 cyc/mn, facteur de charge: 0,5 conformément à IEC 60947-5-1 appendix C / 5000000 cycle, DC-13, 48 V, 7 W, cadence de fonctionnement: <= 60 cyc/mn, facteur de charge: 0.5 conformément à IEC 60947-5-1 appendix C
- Durée de vie mécanique : 10000000 cycle
- Largeur : 30 mm
- Hauteur : 65 mm
- Profondeur : 30 mm
- Masse du produit : 0.145 kg
- Description des bornes iso n°1 : (11-12)NC / (21-22)NC
Ancien produit : Telemecanique XCKN2903P20
Caractéristiques techniques
Fonction de commutation | Interrupteur à rupture rapide |
Courant de fonctionnement nominal ca-15, 230 v | 3 A |
Courant de fonctionnement nominal ie cc-13, 230 v | 0,27 A |
Matériau du boîtier/corps | Plastique |
Adapté aux fonctions de sécurité | Non |
Revêtement du boîtier | Autre |
Avec affichage du statut | Non |
Finition de l'interface pour communication orientée sur la sécurité | Sans |
Finition du raccordement électrique | Entrée de câble métrique |
Catégorie de protection contre les explosions pour le gaz | Sans |
Catégorie de protection contre les explosions pour la poussière | Sans |
Type de construction du boîtier | Quader |
Indice de protection (ip) | Ip65 |
Manœuvre positive d'ouverture | Oui |
Finition de l'élément d'actionnement | Poussoir |
Type d'interface | Sans |
Sortie électronique | Non |
Largeur du capteur | 30 mm |
Hauteur du capteur | 85 mm |
Longueur du capteur | 30 mm |
Fonction de commutation encliquetable | Non |
Température ambiante en fonctionnement | 70 °C |
Température ambiante en fonctionnement | 70 °C |
Nombre de contacts en tant que contacts à ouverture | 2 |
Orientation de l'élément d'actionnement | Autre |
Nombre de contacts auxiliaires orientés sur la sécurité | 0 |
Nombre de contacts en tant que contacts à fermeture | 0 |
Nombre de contacts en tant qu'inverseurs | 0 |
