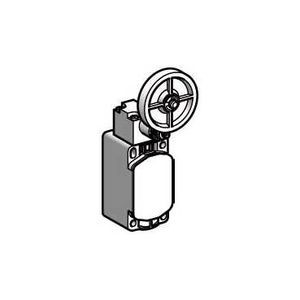

INT DE POSITION O+O

Description

• Gamme de produits : OsiSense XC
• Nom de gamme : Format standard
• Type de produit ou de composant : Commutateur de fin de course
• Nom abrégé d'appareil : XCKS
• Forme du capteur : -
• Type de carter : Fixe
• Type de tête : Tête rotative
• Matière : Plastique
• Matière du corps : Plastique
• Matière de la tête : Plastique
• Mode de fixation : Par le corps
• Mouvement tête de commande : Tournant
• Type d'unité de commande : Levier à galet à rappel élastomère (galet diamètre 50 mm)
• Type d'approche : Approche latérale 1 ou 2 sens programmables
• Entrée de câble : 1 entrée filetée pour presse-étoupe Pg 13,5, diamètre extérieur du câble: 9...12 mm
• Nombre de pôles : 2
• Description des contacts : 2 ''O''
• Fonctionnement des contacts : Coupure lente, simultanée

• Mouvement d'attaque : Avec came 30°
• Raccordement électrique : Borniers à vis-étrier, capacité de serrage: 1 x 0,5...2 x 2,5 mm²
• Forme d'isolation entre contacts : Zb
• Type d'enclenchements : 1
• Ouverture positive : Avec
• Couple minimum pour ouverture positive : 0.3 N.m
• Couple minimal d'actionnement : 0.15 N.m
• Vitesse d'attaque minimale : 6 m/min
• Vitesse d'attaque maximale : 1.5 m/s
• Désignation code des contacts : A300, AC-15 (Ue = 240 V, Ie = 0,125) conformément à EN/IEC 60947-5-1 appendix A / Q300, DC-13 (Ue = 250 V, Ie = 0.27 A) conformément à EN/IEC 60947-5-1 appendix A
• [ithe] courant thermique d'emploi sous enveloppe : 10 A AC
• [ui] tension assignée d'isolement : 500 V niveau de pollution 3 conformément à IEC 60947-1 / 300 V conformément à UL 508 / 300 V conformément à CSA C22.2 No 14
• Résistance entre bornes : <= 25 M' conformément à IEC 60255-7 catégorie 3
• [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 60664 / 6 kV conformément à IEC 60947-1
• Protection contre les courts-circuits : 10 A par gG cartouche fusible
• Durée de vie électrique : 5000000 cycle, DC-13, inductif type de charge, 120 V, 4 W, cadence de fonctionnement: <= 60 cyc/mn, facteur de charge: 0,5 conformément à IEC 60947-5-1 appendix C / 5000000 cycle, DC-13, inductif type de charge, 24 V, 10 W, cadence de fonctionnement: <= 60 cyc/mn, facteur de charge: 0,5 conformément à IEC 60947-5-1 appendix C / 5000000 cycle, DC-13, inductif type de charge, 48 V, 7 W, cadence de fonctionnement: <= 60 cyc/mn, facteur de charge: 0,5 conformément à IEC 60947-5-1 appendix C
• Durée de vie mécanique : 20000000 cycle
• Largeur : 40 mm
• Hauteur : 73 mm
• Profondeur : 36 mm
• Masse du produit : 0.15 kg
• Description des bornes iso n°1 : (13-14)NO / (21-22)NC
