Photo(s) non contractuelle(s)

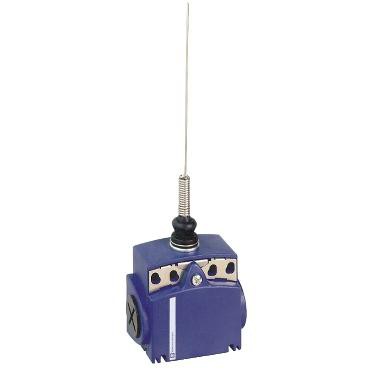

interrupteur de position XCKT tige à ressort 1 O plus 1 F
38.08 € HT 45.70 € TTC
Marque Telemecanique Sensors
Référence XCKT2106P16
EAN 3389110214482
Commande min. 1
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 91 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme de produits : OsiSense XC
- Nom de gamme : Format standard
- Type de produit ou de composant : Commutateur de fin de course
- Nom abrégé d'appareil : XCKT
- Forme du capteur : Compact
- Type de carter : Fixe
- Type de tête : Tête multidirectionnelle
- Matière : Plastique
- Matière du corps : Plastique
- Matière de la tête : Zamak
- Mode de fixation : Par le corps
- Mouvement tête de commande : Multi-directionnel
- Type d'unité de commande : Tige souple à ressort à rappel
- Type d'approche : Approche multi-directionnelle
- Nombre de pôles : 2
- Description des contacts : 1 ''O'' + 1 ''F''
- Fonctionnement des contacts : À action brusque
- Mouvement d'attaque : Avec toute pièce mobile
- Raccordement électrique : Borniers à vis-étrier, capacité de serrage: 1 x 0,34...2 x 1,5 mm²
- Entrée de câble : 2 entrées filetées pour presse-étoupe M16x1,5, diamètre extérieur du câble: 4...8 mm
- Forme d'isolation entre contacts : Zb
- Ouverture positive : Sans
- Couple minimal d'actionnement : 0.13 N.m
- Vitesse d'attaque maximale : 1 m/s
- Précision de répétition : 0,1 mm sur les points d'enclenchement avec 1 million de cycles d'opération
- Désignation code des contacts : Q300, DC-13 (Ue = 250 V, Ie = 0.27 A) conformément à EN/IEC 60947-5-1 appendix A / A300, AC-15 (Ue = 240 V, Ie = 0,125) , Ithe = 10 A conformément à EN/IEC 60947-5-1 appendix A
- [ui] tension assignée d'isolement : 500 V niveau de pollution 3 conformément à IEC 60947-1 / 300 V conformément à UL 508 / 300 V conformément à CSA C22.2 No 14
- Résistance entre bornes : <= 25 M' conformément à IEC 60255-7 catégorie 3
- [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 60664 / 6 kV conformément à IEC 60947-1
- Protection contre les courts-circuits : 10 A par gG cartouche fusible
- Durée de vie électrique : 5000000 cycle, DC-13, 120 V, 4 W, cadence de fonctionnement: <= 60 cyc/mn, facteur de charge: 0,5 conformément à IEC 60947-5-1 appendix C / 5000000 cycle, DC-13, 24 V, 10 W, cadence de fonctionnement: <= 60 cyc/mn, facteur de charge: 0,5 conformément à IEC 60947-5-1 appendix C / 5000000 cycle, DC-13, 48 V, 7 W, cadence de fonctionnement: <= 60 cyc/mn, facteur de charge: 0.5 conformément à IEC 60947-5-1 appendix C
- Durée de vie mécanique : 5000000 cycle
- Largeur : 58 mm
- Hauteur : 51 mm
- Profondeur : 30 mm
- Masse du produit : 0.095 kg
- Description des bornes iso n°1 : (13-14)NO / (21-22)NC
Ancien produit : Telemecanique XCKT2106P16
CAB13101564
Câble électrique souple HO7RN-F 5G1mm² noir
Non géré en stock
A commander
1.78 € HT 2.14 € TTC
Soit un total de 17.80 € HT Soit un total de 21.40 € TTC
Prix au mètre + Forfait Coupe
Schneider Electric
SCHENN47992
Lot de 100 Colliers d’Installation 370x9 mm Mureva Fix Schneider
En stock
3400 produit(s) disponible(s)
0.20 € HT 0.24 € TTC
Soit un total de 20.00 € HT Soit un total de 24.00 € TTC
Debflex
DEB709003
Pince Debflex pour collier de fixation pegboardable
En stock
2 produit(s) disponible(s)
13.25 € HT 15.90 € TTC
Caractéristiques techniques
| Fonction de commutation | Interrupteur à rupture rapide |
| Courant de fonctionnement nominal ca-15, 230 v | 3 A |
| Courant de fonctionnement nominal ie cc-13, 230 v | 0,27 A |
| Matériau du boîtier/corps | Plastique |
| Adapté aux fonctions de sécurité | Non |
| Revêtement du boîtier | Autre |
| Avec affichage du statut | Non |
| Finition de l'interface pour communication orientée sur la sécurité | Sans |
| Finition du raccordement électrique | Entrée de câble métrique |
| Catégorie de protection contre les explosions pour le gaz | Sans |
| Catégorie de protection contre les explosions pour la poussière | Sans |
| Type de construction du boîtier | Type de construction spécial |
| Indice de protection (ip) | Ip66/ip67 |
| Manœuvre positive d'ouverture | Oui |
| Finition de l'élément d'actionnement | Tige à ressort |
| Type d'interface | Sans |
| Sortie électronique | Non |
| Largeur du capteur | 58 mm |
| Hauteur du capteur | 51 mm |
| Longueur du capteur | 30 mm |
| Fonction de commutation encliquetable | Non |
| Température ambiante en fonctionnement | 70 °C |
| Température ambiante en fonctionnement | 70 °C |
| Nombre de contacts en tant que contacts à ouverture | 1 |
| Nombre de contacts en tant que contacts à fermeture | 1 |
| Orientation de l'élément d'actionnement | Autre |
| Nombre de contacts auxiliaires orientés sur la sécurité | 0 |
| Nombre de contacts en tant qu'inverseurs | 0 |
