Photo(s) non contractuelle(s)

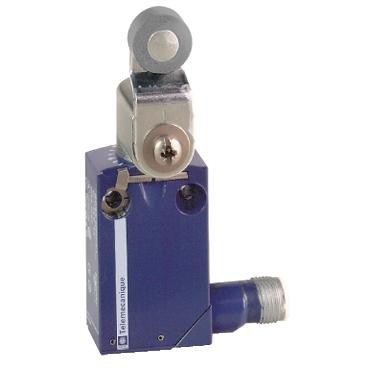

interrupteur de position XCMD levier à galet 1 O plus 1 F
64.84 € HT 77.81 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 155 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme de produits : OsiSense XC
- Nom de gamme : Format standard
- Type de produit ou de composant : Commutateur de fin de course
- Nom abrégé d'appareil : XCMD
- Forme du capteur : Miniature
- Type de carter : Corps enfichable
- Type de tête : Tête rotative
- Matière : Métal
- Matière du corps : Zamak
- Matière de la tête : Zamak
- Mode de fixation : Par le corps
- Mouvement tête de commande : Tournant
- Type d'unité de commande : Levier à galet à rappel métal
- Type d'approche : Approche latérale 2 directions
- Nombre de pôles : 2
- Description des contacts : 1 ''O'' + 1 ''F''
- Fonctionnement des contacts : À action brusque
- Voies : 24/31 mm
- Mouvement d'attaque : Avec came 30°
- Raccordement électrique : Connecteur mâle M12, 5 broches
- Forme d'isolation entre contacts : Zb
- Ouverture positive : Avec
- Force minimale pour ouverture positive : 0.5 N
- Effort minimal d'actionnement : 0.1 N
- Vitesse d'attaque maximale : 1.5 m/s
- [ie] courant assigné d'emploi : 0.22 A à 50 V, DC-13 conformément à EN/IEC 60947-5-1 appendix A / 0,125 à 50 V, AC-15 conformément à EN/IEC 60947-5-1 appendix A
- [ithe] courant thermique d'emploi sous enveloppe : 4 A
- [ui] tension assignée d'isolement : 60 V niveau de pollution 3 conformément à IEC 60947-5-1
- Résistance entre bornes : <= 25 M' conformément à IEC 60255-7 catégorie 3
- [uimp] tension assignéede tenue aux chocs : 0.8 kV conformément à IEC 60664 / 0.8 kV conformément à IEC 60947-1
- Protection contre les courts-circuits : 4 A par gG cartouche fusible
- Durée de vie électrique : 5000000 cycle, DC-13, 24 V, 3 W, cadence de fonctionnement: <= 60 cyc/mn, facteur de charge: 0,5 conformément à IEC 60947-5-1 appendix C / 5000000 cycle, DC-13, 48 V, 2 W, cadence de fonctionnement: <= 60 cyc/mn, facteur de charge: 0,5 conformément à IEC 60947-5-1 appendix C
- Durée de vie mécanique : 10000000 cycle
- Largeur : 30 mm
- Hauteur : 50 mm
- Profondeur : 16 mm
- Masse du produit : 0.13 kg
Ancien produit : Telemecanique XCMD2116C12
Caractéristiques techniques
| Fonction de commutation | Interrupteur à rupture rapide |
| Courant de fonctionnement nominal ca-15, 230 v | 3 A |
| Courant de fonctionnement nominal ie cc-13, 230 v | 0,22 A |
| Matériau du boîtier/corps | Métal |
| Adapté aux fonctions de sécurité | Non |
| Revêtement du boîtier | Autre |
| Avec affichage du statut | Non |
| Finition de l'interface pour communication orientée sur la sécurité | Sans |
| Finition du raccordement électrique | Fiche de raccordement m12 |
| Catégorie de protection contre les explosions pour le gaz | Sans |
| Catégorie de protection contre les explosions pour la poussière | Sans |
| Type de construction du boîtier | Autre |
| Indice de protection (ip) | Ip66/ip67 |
| Manœuvre positive d'ouverture | Oui |
| Finition de l'élément d'actionnement | Levier à galet |
| Type d'interface | Sans |
| Sortie électronique | Non |
| Largeur du capteur | 30 mm |
| Hauteur du capteur | 50 mm |
| Longueur du capteur | 16 mm |
| Fonction de commutation encliquetable | Non |
| Température ambiante en fonctionnement | 70 °C |
| Température ambiante en fonctionnement | -25 °C |
| Nombre de contacts en tant que contacts à ouverture | 1 |
| Nombre de contacts en tant que contacts à fermeture | 1 |
| Orientation de l'élément d'actionnement | Autre |
| Nombre de contacts auxiliaires orientés sur la sécurité | 0 |
| Nombre de contacts en tant qu'inverseurs | 0 |
