Photo(s) non contractuelle(s)

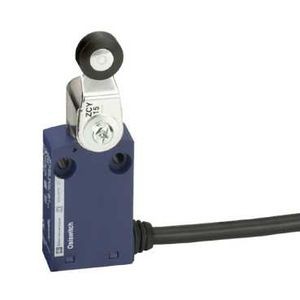

interrupteur de position XCMN levier à galet 1 O plus 1 F
27.26 € HT 32.71 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 65 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme de produits : OsiSense XC
- Nom de gamme : Format standard
- Type de produit ou de composant : Commutateur de fin de course
- Nom abrégé d'appareil : XCMN
- Forme du capteur : Miniature
- Type de carter : Fixe
- Type de tête : Tête rotative
- Matière : Plastique
- Matière du corps : Plastique
- Matière de la tête : Zamak
- Mode de fixation : Par le corps
- Mouvement tête de commande : Tournant
- Type d'unité de commande : Levier à galet à rappel thermoplastique
- Type d'approche : Approche latérale 2 directions
- Nombre de pôles : 2
- Description des contacts : 1 ''O'' + 1 ''F''
- Fonctionnement des contacts : À action brusque
- Voies : 24/31 mm
- Mouvement d'attaque : Avec came 30°
- Raccordement électrique : Câble fixe
- Longueur du câble : 1 m
- Composition du câble : 4 x 0,75 mm²
- Matière de l'isolant du fil : PvR
- Forme d'isolation entre contacts : Zb
- Ouverture positive : Avec
- Force minimale pour ouverture positive : 0.5 N
- Effort minimal d'actionnement : 0.1 N
- Vitesse d'attaque maximale : 1.5 m/s
- Désignation code des contacts : B300, AC-15 (Ue = 240 V, Ie = 1.5 A) conformément à EN/IEC 60947-5-1 appendix A / R300, DC-13 (Ue = 250 V, Ie = 0.1 A) conformément à EN/IEC 60947-5-1 appendix A
- [ui] tension assignée d'isolement : 300 V niveau de pollution 3 conformément à UL 508 / 400 V niveau de pollution 3 conformément à IEC 60947-5-1 / 300 V niveau de pollution 3 conformément à CSA C22.2 No 14
- Résistance entre bornes : <= 25 M' conformément à IEC 60255-7 catégorie 3
- [uimp] tension assignéede tenue aux chocs : 4 kV conformément à IEC 60664 / 4 kV conformément à IEC 60947-1
- Protection contre les courts-circuits : 6 A par gG cartouche fusible
- Durée de vie électrique : 5000000 cycle, DC-13, 120 V, 1 W, cadence de fonctionnement: <= 60 cyc/mn, facteur de charge: 0,5 conformément à IEC 60947-5-1 appendix C / 5000000 cycle, DC-13, 24 V, 3 W, cadence de fonctionnement: <= 60 cyc/mn, facteur de charge: 0,5 conformément à IEC 60947-5-1 appendix C / 5000000 cycle, DC-13, 48 V, 2 W, cadence de fonctionnement: <= 60 cyc/mn, facteur de charge: 0,5 conformément à IEC 60947-5-1 appendix C
- Durée de vie mécanique : 5000000 cycle
- Largeur : 30 mm
- Hauteur : 94 mm
- Profondeur : 16 mm
- Masse du produit : 0.1 kg
Ancien produit : Telemecanique XCMN2115L1
Legrand
LEG069711
Va-et-vient Legrand Plexo complet saillie gris - 10 AX
4,9 (7)
En stock
695 produit(s) disponible(s)
5.58 € HT 6.70 € TTC
Legrand
LEG069731
Prise de courant 2p+T avec éclips de protection Legrand Plexo complet saillie gris - 16 A
4,9 (22)
En stock
1240 produit(s) disponible(s)
5.75 € HT 6.90 € TTC
Schneider Electric
SCHS520691

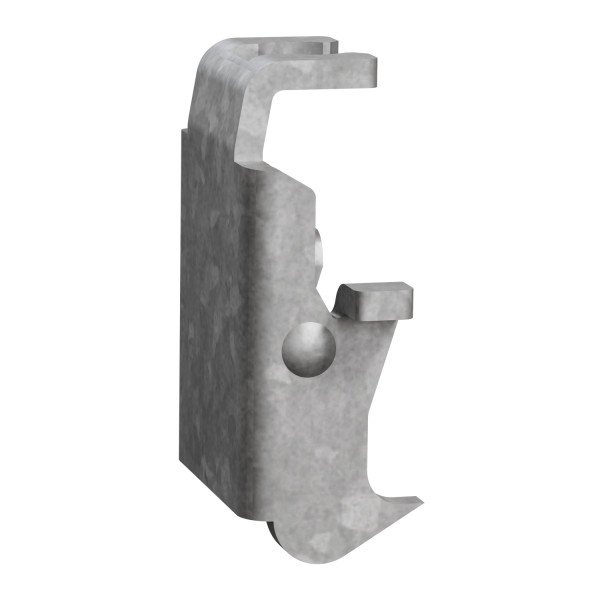

Sachet de 10 Rallonges pour Griffes Odace Schneider
En stock
13 produit(s) disponible(s)
4.61 € HT 5.53 € TTC
Telemecanique Sensors
T2SZC2JC1H29

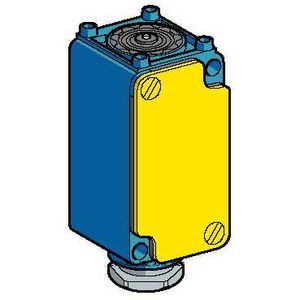

CORPS A CONTACT 421642
Non géré en stock
A commander
80.04 € HT 96.05 € TTC
Telemecanique Sensors
T2SZC2JE01
tête pour interrupteur de position ZC2J sans levier
Non géré en stock
A commander
45.76 € HT 54.91 € TTC
Caractéristiques techniques
| Fonction de commutation | Interrupteur à rupture rapide |
| Courant de fonctionnement nominal ca-15, 230 v | 1,5 A |
| Courant de fonctionnement nominal ie cc-13, 230 v | 0,1 A |
| Matériau du boîtier/corps | Plastique |
| Adapté aux fonctions de sécurité | Non |
| Revêtement du boîtier | Autre |
| Avec affichage du statut | Non |
| Finition de l'interface pour communication orientée sur la sécurité | Sans |
| Finition du raccordement électrique | Avec câble préconfectionné |
| Catégorie de protection contre les explosions pour le gaz | Sans |
| Catégorie de protection contre les explosions pour la poussière | Sans |
| Type de construction du boîtier | Type de construction spécial |
| Indice de protection (ip) | Ip65 |
| Manœuvre positive d'ouverture | Oui |
| Finition de l'élément d'actionnement | Levier à galet |
| Type d'interface | Sans |
| Sortie électronique | Non |
| Largeur du capteur | 30 mm |
| Hauteur du capteur | 94 mm |
| Longueur du capteur | 16 mm |
| Fonction de commutation encliquetable | Non |
| Température ambiante en fonctionnement | -25 °C |
| Température ambiante en fonctionnement | -25 °C |
| Nombre de contacts en tant que contacts à ouverture | 1 |
| Nombre de contacts en tant que contacts à fermeture | 1 |
| Orientation de l'élément d'actionnement | Autre |
| Nombre de contacts auxiliaires orientés sur la sécurité | 0 |
| Nombre de contacts en tant qu'inverseurs | 0 |
