Photo(s) non contractuelle(s)

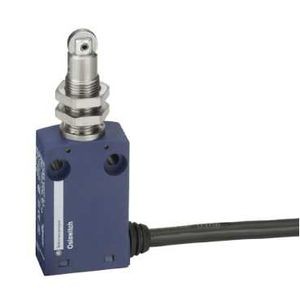

interrupteur de position XCMN poussoir à galet 1 O plus 1 F
42.41 € HT 50.89 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 101 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme de produits : OsiSense XC
- Nom de gamme : Format standard
- Type de produit ou de composant : Commutateur de fin de course
- Nom abrégé d'appareil : XCMN
- Forme du capteur : Miniature
- Type de carter : Fixe
- Type de tête : Tête de piston M12
- Matière : Plastique
- Matière du corps : Plastique
- Matière de la tête : Zamak
- Mode de fixation : Par la tête
- Mouvement tête de commande : Linéaire
- Type d'unité de commande : Poussoir avec galet à rappel métal
- Type d'approche : Approche latérale 2 directions
- Nombre de pôles : 2
- Description des contacts : 1 ''O'' + 1 ''F''
- Fonctionnement des contacts : À action brusque
- Mouvement d'attaque : Avec came 30°
- Raccordement électrique : Câble fixe
- Longueur du câble : 1 m
- Composition du câble : 4 x 0,75 mm²
- Matière de l'isolant du fil : PvR
- Forme d'isolation entre contacts : Zb
- Ouverture positive : Avec
- Force minimale pour ouverture positive : 35 N
- Effort minimal d'actionnement : 7 N
- Vitesse d'attaque maximale : 10 cm/s
- Désignation code des contacts : B300, AC-15 (Ue = 240 V, Ie = 1.5 A) conformément à EN/IEC 60947-5-1 appendix A / R300, DC-13 (Ue = 250 V, Ie = 0.1 A) conformément à EN/IEC 60947-5-1 appendix A
- [ui] tension assignée d'isolement : 300 V niveau de pollution 3 conformément à UL 508 / 400 V niveau de pollution 3 conformément à IEC 60947-5-1 / 300 V niveau de pollution 3 conformément à CSA C22.2 No 14
- Résistance entre bornes : <= 25 M' conformément à IEC 60255-7 catégorie 3
- [uimp] tension assignéede tenue aux chocs : 4 kV conformément à IEC 60664 / 4 kV conformément à IEC 60947-1
- Protection contre les courts-circuits : 6 A par gG cartouche fusible
- Durée de vie électrique : 5000000 cycle, DC-13, 120 V, 1 W, cadence de fonctionnement: <= 60 cyc/mn, facteur de charge: 0,5 conformément à IEC 60947-5-1 appendix C / 5000000 cycle, DC-13, 24 V, 3 W, cadence de fonctionnement: <= 60 cyc/mn, facteur de charge: 0,5 conformément à IEC 60947-5-1 appendix C / 5000000 cycle, DC-13, 48 V, 2 W, cadence de fonctionnement: <= 60 cyc/mn, facteur de charge: 0,5 conformément à IEC 60947-5-1 appendix C
- Durée de vie mécanique : 5000000 cycle
- Largeur : 30 mm
- Hauteur : 88 mm
- Profondeur : 16 mm
- Masse du produit : 0.095 kg
Ancien produit : Telemecanique XCMN21F2L1
Legrand
LEG055637
Fiche Plexo 20 A - 3P+N+T - IP44-IK08 - poignée avec sortie latérale - gris
4,7 (3)
En stock
72 produit(s) disponible(s)
15.06 € HT 18.07 € TTC
Legrand
LEG412926
Voyant à LED Simple Vert 110 V à 400 V 1 Module CX3 Legrand
5,0 (4)
Offre limitée
7 produit(s) disponible(s)
8.33 € HT 10.00 € TTC
5.75 € HT 6.90 € TTC
Legrand
LEG412927
Voyant à simple LED CX³ Legrand - 1 module - calotte rouge - plastique - IP40 - IK04
5,0 (1)
Offre limitée
32 produit(s) disponible(s)
8.70 € HT 10.44 € TTC
7.33 € HT 8.80 € TTC
Caractéristiques techniques
| Fonction de commutation | Interrupteur à rupture rapide |
| Courant de fonctionnement nominal ca-15, 230 v | 1,5 A |
| Courant de fonctionnement nominal ie cc-13, 230 v | 0,1 A |
| Matériau du boîtier/corps | Plastique |
| Adapté aux fonctions de sécurité | Non |
| Revêtement du boîtier | Autre |
| Avec affichage du statut | Non |
| Finition de l'interface pour communication orientée sur la sécurité | Sans |
| Finition du raccordement électrique | Avec câble préconfectionné |
| Catégorie de protection contre les explosions pour le gaz | Sans |
| Catégorie de protection contre les explosions pour la poussière | Sans |
| Type de construction du boîtier | Type de construction spécial |
| Indice de protection (ip) | Ip65 |
| Manœuvre positive d'ouverture | Oui |
| Finition de l'élément d'actionnement | Poussoir à galet |
| Type d'interface | Sans |
| Sortie électronique | Non |
| Largeur du capteur | 30 mm |
| Hauteur du capteur | 59 mm |
| Longueur du capteur | 16 mm |
| Fonction de commutation encliquetable | Non |
| Température ambiante en fonctionnement | -25 °C |
| Nombre de contacts en tant que contacts à ouverture | 1 |
| Nombre de contacts en tant que contacts à fermeture | 1 |
| Orientation de l'élément d'actionnement | Poussoir à galet droit |
| Nombre de contacts auxiliaires orientés sur la sécurité | 0 |
| Nombre de contacts en tant qu'inverseurs | 0 |
