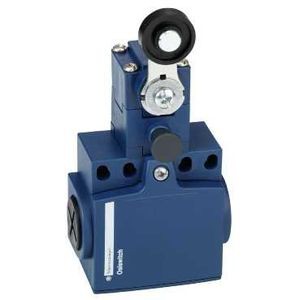

INTERRUPTEUR DE POSITION REARM 2NC RL LE

Description

• Gamme de produits : OsiSense XC
• Nom de gamme : Format standard
• Type de produit ou de composant : Commutateur de fin de course
• Nom abrégé d'appareil : XCNTR
• Forme du capteur : Compact
• Remise à zéro : Avec
• Type de carter : Fixe
• Type de tête : Tête rotative
• Matière : Plastique
• Matière du corps : Plastique
• Matière de la tête : Plastique
• Mode de fixation : Par le corps
• Mouvement tête de commande : Tournant
• Type d'unité de commande : Levier à galet à rappel thermoplastique
• Type d'approche : Approche latérale 2 directions
• Nombre de pôles : 2
• Description des contacts : 2 ''O''
• Fonctionnement des contacts : Coupure lente, simultanée

• Mouvement d'attaque : Avec came 30°
• Raccordement électrique : Borniers à vis-étrier, capacité de serrage: 1 x 0,34...2 x 1,5 mm²
• Entrée de câble : 2 entrées taraudées pour presse-étoupe M16 x 1,5
• Forme d'isolation entre contacts : Zb
• Ouverture positive : Avec
• Couple minimum pour ouverture positive : 0.15 N.m
• Couple minimal d'actionnement : 0.1 N.m
• Vitesse d'attaque maximale : 1.5 m/s
• Désignation code des contacts : R300, DC-13 (Ue = 250 V, Ie = 0.1 A) conformément à EN/IEC 60947-5-1 appendix A / A300, AC-15 (Ue = 240 V, Ie = 0,125) , Ithe = 10 A conformément à EN/IEC 60947-5-1 appendix A
• [ui] tension assignée d'isolement : 300 V conformément à UL 508 / 500 V niveau de pollution 3 conformément à EN/IEC 60947-1 / 300 V conformément à CSA C22.2 No 14
• [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 60664 / 6 kV conformément à IEC 60947-1
• Protection contre les courts-circuits : 10 A cartouche fusible type gG
• Durée de vie mécanique : 100000 cycle
• Largeur : 58.8 mm
• Hauteur : 116.1 mm
