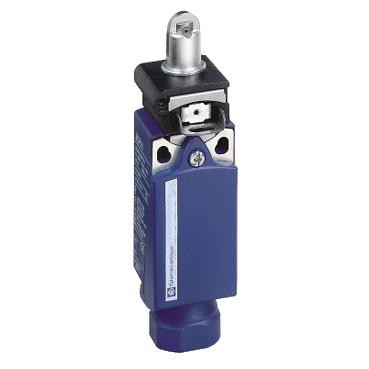

interrupteur de position XCPR poussoir à galet 1 O plus 1 F

Photo(s) non contractuelle(s)

interrupteur de position XCPR poussoir à galet 1 O plus 1 F

42.12 € HT 50.54 € TTC

Marque Telemecanique Sensors

Référence XCPR2102P20

EAN 3389110208979

Commande min. 1

Non géré en stock - A commander chez notre fournisseur

Expédition sous 9-14 jours Délai estimatif

Description

Caractéristiques principales :
  • Gamme de produits : OsiSense XC
  • Nom de gamme : Format standard
  • Type de produit ou de composant : Commutateur de fin de course
  • Nom abrégé d'appareil : XCPR
  • Forme du capteur : Compact
  • Remise à zéro : Avec
  • Type de carter : Fixe
  • Type de tête : Tête de piston
  • Matière : Plastique
  • Matière du corps : Plastique
  • Matière de la tête : Zamak
  • Mode de fixation : Par le corps
  • Mouvement tête de commande : Linéaire
  • Type d'unité de commande : Poussoir avec galet à rappel métal
  • Type d'approche : Approche latérale 2 directions
  • Entrée de câble : 1 entrée filetée pour presse-étoupe M20 x 1,5, diamètre extérieur du câble: 7...13 mm
  • Nombre de pôles : 2
  • Description des contacts : 1 ''O'' + 1 ''F''
  • Fonctionnement des contacts : À action brusque
Caractéristiques complémentaires :
  • Mouvement d'attaque : Avec came 30°
  • Raccordement électrique : Borniers à vis-étrier, capacité de serrage: 1 x 0,34...2 x 1,5 mm²
  • Forme d'isolation entre contacts : Zb
  • Ouverture positive : Avec
  • Force minimale pour ouverture positive : 36 N
  • Effort minimal d'actionnement : 12 N
  • Vitesse d'attaque maximale : 0.5 m/s
  • Précision de répétition : 0,1 mm sur les points d'enclenchement avec 1 million de cycles d'opération
  • Désignation code des contacts : Q300, DC-13 (Ue = 250 V, Ie = 0.27 A) conformément à EN/IEC 60947-5-1 appendix A / A300, AC-15 (Ue = 240 V, Ie = 0,125) , Ithe = 10 A conformément à EN/IEC 60947-5-1 appendix A
  • [ui] tension assignée d'isolement : 500 V niveau de pollution 3 conformément à EN 60947-1 / 500 V niveau de pollution 3 conformément à IEC 60947-1 / 300 V conformément à UL 508 / 300 V conformément à CSA C22.2 No 14
  • Résistance entre bornes : <= 25 M' conformément à IEC 60255-7 catégorie 3
  • [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 60664 / 6 kV conformément à IEC 60947-1
  • Protection contre les courts-circuits : 10 A par gG cartouche fusible
  • Durée de vie électrique : 5000000 cycle DC-13 120 V 4 W <= 60 cyc/mn 0,5 IEC 60947-5-1 appendix C / 5000000 cycle DC-13 24 V 10 W <= 60 cyc/mn 0,5 IEC 60947-5-1 appendix C / 5000000 cycle DC-13 48 V 7 W <= 60 cyc/mn 0,5 IEC 60947-5-1 appendix C
  • Largeur : 31 mm
  • Hauteur : 65 mm
  • Profondeur : 30 mm
  • Masse du produit : 0.115 kg
  • Description des bornes iso n°1 : (13-14)NO / (21-22)NC
Référence : SCHXCPR2102P20 (Schneider-Electric)

Ancien produit : Telemecanique XCPR2102P20

Les avis clients

Caractéristiques techniques

Fonction de commutation Interrupteur à rupture rapide
Courant de fonctionnement nominal ca-15, 230 v 3 A
Courant de fonctionnement nominal ie cc-13, 230 v 0,27 A
Matériau du boîtier/corps Plastique
Adapté aux fonctions de sécurité Non
Revêtement du boîtier Autre
Avec affichage du statut Non
Finition de l'interface pour communication orientée sur la sécurité Sans
Finition du raccordement électrique Entrée de câble métrique
Catégorie de protection contre les explosions pour le gaz Sans
Catégorie de protection contre les explosions pour la poussière Sans
Type de construction du boîtier Quader
Indice de protection (ip) Ip67k
Manœuvre positive d'ouverture Oui
Finition de l'élément d'actionnement Poussoir
Type d'interface Sans
Sortie électronique Non
Largeur du capteur 31 mm
Hauteur du capteur 65 mm
Longueur du capteur 30 mm
Fonction de commutation encliquetable Non
Température ambiante en fonctionnement -25 °C
Température ambiante en fonctionnement -25 °C
Nombre de contacts en tant que contacts à ouverture 1
Nombre de contacts en tant que contacts à fermeture 1
Orientation de l'élément d'actionnement Autre
Nombre de contacts auxiliaires orientés sur la sécurité 0
Nombre de contacts en tant qu'inverseurs 0
