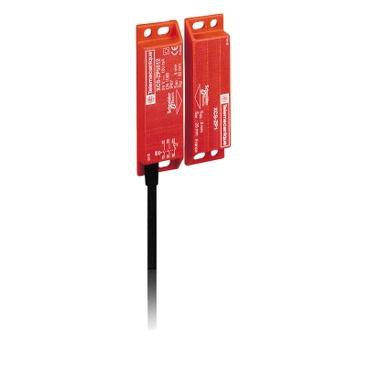

INTER SECU MAGNET LARGE
84.09 € HT 100.91 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 201 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme de produits : Détection de sécurité Preventa
- Type de produit ou de composant : Interrupteur électromagnétique codé
- Nom de composant : XCSDMP
- Design : Rectangulaire standard
- Dimension : 88 x 25 x 13 mm
- Description des contacts : 2 "O" + 1 "F"
- Fonctionnement des contacts : 1 ''O'' échelonné
- Matière : Plastique
- Raccordement électrique : Pré-câblé
- Composition du câble : 6 x 0,25 mm²
- Longueur du câble : 10 m
- Nombre de pôles : 3
- Directions d'approche : 3 directions
- [ue] tension assignée d'emploi : 24 V c.c.
- [ui] tension assignée d'isolement : 100 V DC
- [sa] portée de travail : 8 mm
- [sar] distance de déclenchement : 20 mm
- [ie] courant assigné d'emploi : <= 100 A
- [uimp] tension assignéede tenue aux chocs : 2.5 kV conformément à EN/IEC 60947-5-1
- Résistance entre bornes : 10 Ohm
- Protection contre les courts-circuits : 500 mA fusible à cartouche externe type gG (gl)
- Matériau des contacts : Rhodium
- Durée de vie électrique : 1200000 cycle
- Tension de coupure maximale : DC
- Pouvoir de commutation en ma : 0.1...100 mA
- Résistance d'isolement : 1000 M'
- Pouvoir de coupure : <= 10 VA
- Fréquence de commutation : 150 Hz
- Niveau de sécurité : Jusqu'à catégorie 4 (avec système de surveillance approprié et câblage correct) conformément à EN/ISO 13849-1 / Jusqu'à PL = e (avec système de surveillance approprié et câblage correct) conformément à EN/ISO 13849-1 / Peuvent atteindre SIL 3 (avec système de surveillance approprié et câblage correct) conformément à EN/IEC 61508
- Données de fiabilité : B10d = 50000000 (value given for a life time of 20 years limited by mechanical or contact wear)
- Matière du coffret : PBT thermoplastique
- Matière du câble : PVC
- Profondeur : 13 mm
- Hauteur : 88 mm
- Largeur : 25 mm
- Masse du produit : 0.18 kg
Ancien produit : Telemecanique XCSDMP70010
Caractéristiques techniques
| Type de tension | Ac/dc |
| Matériau du boîtier/corps | Plastique |
| Adapté aux fonctions de sécurité | Oui |
| Revêtement du boîtier | Autre |
| Avec affichage du statut | Non |
| Température ambiante | 85 °C |
| Température ambiante | 85 °C |
| Distance de commutation | 20 mm |
| Finition de l'interface pour communication orientée sur la sécurité | Autre |
| Finition du raccordement électrique | Câble radial |
| Finition de la sortie de commutation | Contact de relais |
| Catégorie de protection contre les explosions pour le gaz | Sans |
| Catégorie de protection contre les explosions pour la poussière | Autre |
| Type de construction du boîtier | Quader |
| Distance de commutation protégée arrêt | 20 mm |
| Distance de commutation protégée marche | 8 mm |
| Courant de sortie max. au niveau de la sortie protégée | 100 mA |
| Conditions de montage mécaniques du capteur | Non plan |
| Avec fonction de surveillance des appareils disposés en aval | Non |
| Détection transversale/de court-circuit possible | Oui |
| Indice de protection (ip) | Ip67k |
| Catégorie selon en 954-1 | 1 |
| Type d'actionnement | Aimant |
| Tension d'alimentation assignée cc | 24 V |
| Tension d'alimentation assignée cc | 24 V |
| Largeur du capteur | 25 mm |
| Hauteur du capteur | 88 mm |
| Longueur du capteur | 13 mm |
| Niveau de performance selon en iso 13849-1 | Niveau e |
| Sil conformément à iec 61508 | 3 |
| Nombre de sorties de semiconducteur avec fonction de signalisation | 0 |
| Nombre de sorties retardées avec fonction de signalisation | 0 |
| Nombre de sorties de semiconducteur protégées | 0 |
| Nombre de sorties retardées protégées | 0 |
| Courant de sortie min. | 100 mA |
