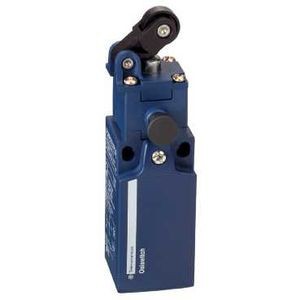

Photo(s) non contractuelle(s)
IDP REARM 2NC RB ACT HORIZ ISO20
Prix sur consultation
Description
Caractéristiques principales :- Gamme de produits : OsiSense XC
- Nom de gamme : Format standard
- Type de produit ou de composant : Commutateur de fin de course
- Nom abrégé d'appareil : XCNR
- Forme du capteur : Compact
- Remise à zéro : Avec
- Type de carter : Fixe
- Type de tête : Tête de piston
- Matière : Plastique
- Matière du corps : Plastique
- Matière de la tête : Plastique
- Mode de fixation : Par le corps
- Mouvement tête de commande : Linéaire
- Type d'unité de commande : Poussoir levier à galet à rappel thermoplastique
- Type d'approche : Approche latérale 1 direction
- Nombre de pôles : 2
- Description des contacts : 2 ''O''
- Fonctionnement des contacts : À action brusque
- Mouvement d'attaque : Avec came 30°
- Raccordement électrique : Borniers à vis-étrier, capacité de serrage: 1 x 0,34...2 x 1,5 mm²
- Entrée de câble : 1 entrée filetée pour presse-étoupe M20 x 1,5, diamètre extérieur du câble: 7...13 mm
- Forme d'isolation entre contacts : Zb
- Ouverture positive : Avec
- Force minimale pour ouverture positive : 10 N
- Effort minimal d'actionnement : 6 N
- Vitesse d'attaque maximale : 1 m/s
- Désignation code des contacts : R300, DC-13 (Ue = 250 V, Ie = 0.1 A) conformément à EN/IEC 60947-5-1 appendix A / A300, AC-15 (Ue = 240 V, Ie = 0,125) , Ithe = 10 A conformément à EN/IEC 60947-5-1 appendix A
- [ui] tension assignée d'isolement : 300 V conformément à UL 508 / 500 V niveau de pollution 3 conformément à EN/IEC 60947-1 / 300 V conformément à CSA C22.2 No 14
- [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 60664 / 6 kV conformément à IEC 60947-1
- Protection contre les courts-circuits : 10 A cartouche fusible type gG
- Durée de vie mécanique : 100000 cycle
Ancien produit : Telemecanique XCNR2921P20
Caractéristiques techniques
| Fonction de commutation | Quick-break switch |
| Courant de fonctionnement nominal ca-15, 230 v | 3,0 A |
| Courant de fonctionnement nominal ie cc-13, 230 v | 0,1 A |
| Matériau du boîtier/corps | Plastic |
| Adapté aux fonctions de sécurité | Non |
| Revêtement du boîtier | Other |
| Avec affichage du statut | Non |
| Finition de l'interface pour communication orientée sur la sécurité | None |
| Finition du raccordement électrique | Cable entry metrical |
| Catégorie de protection contre les explosions pour le gaz | None |
| Catégorie de protection contre les explosions pour la poussière | None |
| Type de construction du boîtier | Cuboid |
| Indice de protection (ip) | Ip65 |
| Manœuvre positive d'ouverture | Oui |
| Finition de l'élément d'actionnement | Plunger |
| Type d'interface | None |
| Sortie électronique | Non |
| Fonction de commutation encliquetable | Non |
| Température ambiante en fonctionnement | -25,0 °C |
| Température ambiante en fonctionnement | 70 °C |
| Nombre de contacts en tant que contacts à ouverture | 2,0 |
| Orientation de l'élément d'actionnement | Other |
| Nombre de contacts auxiliaires orientés sur la sécurité | 0,0 |
| Nombre de contacts en tant que contacts à fermeture | 0,0 |
| Nombre de contacts en tant qu'inverseurs | 0,0 |
