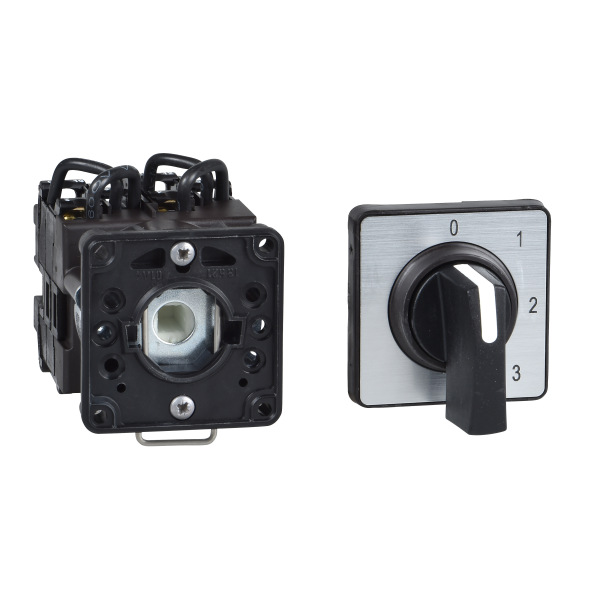

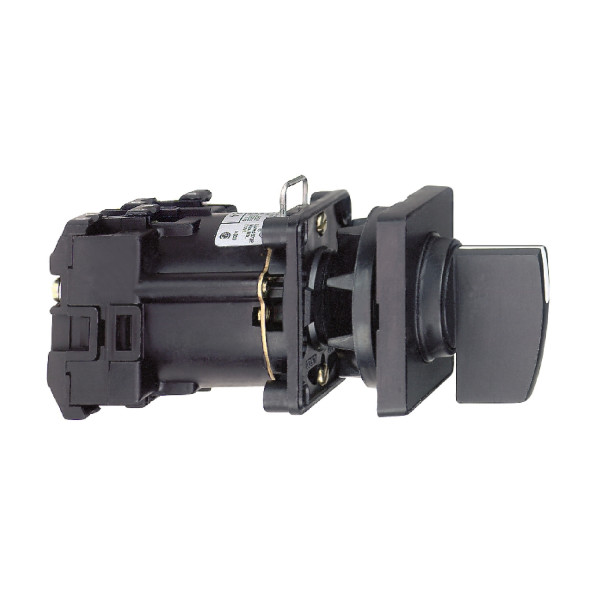

Schneider Electric Interrupteur à Came 2 Pôles 90° 20 A Fixation Diam22 Mm

Description

• Gamme de produits : Harmony K
• Type de produit ou de composant : Commutateur à came complet
• Nom de composant : K2
• [ith] courant thermique conventionnel : 20 A
• Montage du produit : Montage avant
• Mode de fixation : Trou Ø 22 mm
• Type de tête du contrôleur à came : Avec plastron 45 x 45 mm
• Type d'unité de commande : Noir poignée, longueur = 35 mm
• Cadenassage de la commande rotative : Sans
• Présentation de l'étiquette : Avec métallisé marquage, 0 - 1 noir marquage
• Fonction du commutateur : Commutateur
• Rappel : Sans
• Position 0 : Avec position Off
• Description des pôles : 2P
• Positions angulaires : Droite : 0° - 90°
• Degré de protection ip : IP65 conformément à IEC 529 / IP65 conformément à NF C 20-010

• Angle de commutation : 90 °
• [ui] tension assignée d'isolement : 690 V niveau de pollution 3 conformément à IEC 60947-1
• [ithe] courant thermique d'emploi sous enveloppe : 16 A
• Puissance assignée d'emploi en w : 1300 W AC-3/230 V monophasé conformément à IEC 60947-3 / 14000 W AC-21/400 V 3 phases conformément à IEC 60947-3 / 17000 W AC-21/500...660 V 3 phases conformément à IEC 60947-3 / 2200 W AC-3/230 V 3 phases conformément à IEC 60947-3 / 2200 W AC-3/400 V monophasé conformément à IEC 60947-3 / 4000 W AC-23A/230 V 3 phases conformément à IEC 60947-3 / 4000 W AC-3/400 V 3 phases conformément à IEC 60947-3 / 4000 W AC-3/500 V 3 phases conformément à IEC 60947-3 / 4000 W AC-3/690 V 3 phases conformément à IEC 60947-3 / 5500 W AC-23A/400 V 3 phases conformément à IEC 60947-3 / 5500 W AC-23A/500 V 3 phases conformément à IEC 60947-3 / 5500 W AC-23A/690 V 3 phases conformément à IEC 60947-3 / 8000 W AC-21/230 V 3 phases conformément à IEC 60947-3
• [ie] courant assigné d'emploi en ac : 2 A à 500 V AC-15 conformément à IEC 60947-5-1 / 3 A à 400 V AC-15 conformément à IEC 60947-5-1 / 4 A à 230 V AC-15 conformément à IEC 60947-5-1 / 8 A à 400 V AC-3 3 phases conformément à IEC 60947-3 / 10.8 A à 400 V AC-23A 3 phases conformément à IEC 60947-3 / 14.6 A à 230 V AC-23A 3 phases conformément à IEC 60947-3 / 4.7 A à 690 V AC-3 3 phases conformément à IEC 60947-3 / 6.4 A à 690 V AC-23A 3 phases conformément à IEC 60947-3 / 6.5 A à 500 V AC-3 3 phases conformément à IEC 60947-3 / 8.3 A à 230 V AC-3 3 phases conformément à IEC 60947-3 / 8.9 A à 500 V AC-23A 3 phases conformément à IEC 60947-3
• Durée de vie électrique : 200000 cycle AC-23 / 200000 cycle AC-3 / 600000 cycle AC-15 / 600000 cycle AC-21
• Vitesse de commande : 2.5 cyc/mn AC-21 / 2.5 cyc/mn AC-23 / 2.5 cyc/mn AC-3 / 8.333 cyc/mn AC-15
• Courant de court-circuit : 10000 A
• Protection contre les courts-circuits : 20 A par cartouche fusible, type gG
• [uimp] tension assignéede tenue aux chocs : 4 kV en mode isolation / 6 kV conformément à IEC 60947-1
• Fonctionnement des contacts : À action dépendante
• Ouverture positive : Avec
• Raccordement électrique : Borniers à vis-étrier captives souple, 2 x 1,5 mm² / Borniers à vis-étrier captives rigide, 1 x 2,5mm²
• Durée de vie mécanique : 1000000 cycle
• Largeur hors tout cao : 45 mm
• Hauteur hors tout cao : 50 mm
• Profondeur hors tout cao : 49 mm
• Masse du produit : 0.15 kg
