Photo(s) non contractuelle(s)

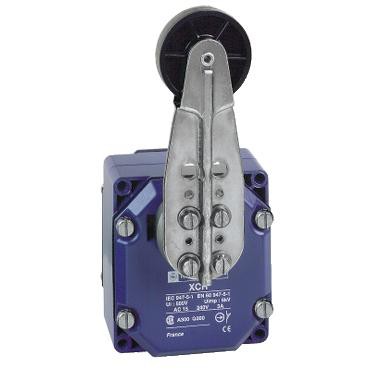

interrupteur de position XCRB levier à galet grand modèle 1 O plus 1 F
349.70 € HT 419.64 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 839 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme de produits : OsiSense XC
- Nom de gamme : Format spécial
- Type de produit ou de composant : Commutateur de fin de course
- Application spécifique du produit : Manutention mécanique et de levage
- Nom abrégé d'appareil : XCR
- Forme du capteur : -
- Type de carter : Fixe
- Type de tête : Tête rotative
- Matière : Métal
- Mode de fixation : Par le corps
- Mouvement tête de commande : Tournant
- Type d'unité de commande : Thermoplastique levier à galet à rappel (grand)
- Type d'approche : 2 directions approche latérale
- Raccordement électrique : Borniers à vis-étrier, capacité de serrage: 1 x 0,34...2 x 1,5 mm²
- Nombre de pôles : 4
- Description des contacts : 2 x (1 "O" + 1 "F")
- Fonctionnement des contacts : À action brusque
- Élément de contact par sens de marche (circuit de contrôle) : 1 par sens
- Ouverture positive : Avec
- Matière du corps : Alliage de zinc
- Mouvement d'attaque : Avec toute pièce mobile
- Entrée de câble : 1 entrée filetée pour presse-étoupe Pg 13,5, diamètre extérieur du câble: 9...12 mm conformément à NF C 68-300
- Forme d'isolation entre contacts : Zb
- Type d'enclenchements : 1
- Couple minimum pour ouverture positive : 0.75 N.m
- Couple minimal d'actionnement : 0.45 N.m
- Vitesse d'attaque minimale : 0.01 m/min
- Vitesse d'attaque maximale : 1.5 m/s
- Course angulaire maximale : 55 ° / -55 °
- Désignation code des contacts : A300, AC-15 240 V, Ie = 0,125) conformément à EN/IEC 60947-5-1 appendix A / Q300, DC-13 250 V, Ie = 0.27 A) conformément à EN/IEC 60947-5-1 appendix A
- [ui] tension assignée d'isolement : 500 V niveau de pollution 3 conformément à IEC 60947-1 / 500 V niveau de pollution 3 conformément à VDE 0110 / 300 V conformément à UL 508 / 300 V conformément à CSA C22.2 No 14
- Résistance entre bornes : <= 25 M' conformément à IEC 60255-7 catégorie 3
- [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 60664 / 6 kV conformément à IEC 60947-1
- Protection contre les courts-circuits : 10 A par gG cartouche fusible
- Durée de vie électrique : 5000000 cycle, DC-13 inductif type de charge, 120 V, 4 W, facteur de charge: 0,5, cadence de fonctionnement: <= 60 cyc/mn IEC 60947-5-1 appendix C / 5000000 cycle, DC-13 inductif type de charge, 24 V, 7 W, facteur de charge: 0,5, cadence de fonctionnement: <= 60 cyc/mn IEC 60947-5-1 appendix C / 5000000 cycle, DC-13 inductif type de charge, 48 V, 10 W, facteur de charge: 0,5, cadence de fonctionnement: <= 60 cyc/mn IEC 60947-5-1 appendix C
- Durée de vie mécanique : 10000000 cycle
- Largeur : 85 mm
- Hauteur : 95 mm
- Profondeur : 75 mm
- Masse du produit : 1.155 kg
- Description des bornes iso n°1 : (13-14)NO / (21-22)NC
Ancien produit : Telemecanique XCRB15
Caractéristiques techniques
| Fonction de commutation | Interrupteur à rupture rapide |
| Courant de fonctionnement nominal ca-15, 230 v | 3 A |
| Courant de fonctionnement nominal ie cc-13, 230 v | 0,27 A |
| Matériau du boîtier/corps | Plastique |
| Adapté aux fonctions de sécurité | Non |
| Revêtement du boîtier | Autre |
| Avec affichage du statut | Non |
| Finition de l'interface pour communication orientée sur la sécurité | Sans |
| Finition du raccordement électrique | Entrée de câble pg |
| Catégorie de protection contre les explosions pour le gaz | Sans |
| Catégorie de protection contre les explosions pour la poussière | Sans |
| Type de construction du boîtier | Type de construction spécial |
| Indice de protection (ip) | Ip54 |
| Manœuvre positive d'ouverture | Oui |
| Finition de l'élément d'actionnement | Levier à galet ajustable |
| Type d'interface | Sans |
| Sortie électronique | Non |
| Largeur du capteur | 85 mm |
| Hauteur du capteur | 95 mm |
| Longueur du capteur | 75 mm |
| Fonction de commutation encliquetable | Non |
| Température ambiante en fonctionnement | -25 °C |
| Température ambiante en fonctionnement | 70 °C |
| Nombre de contacts en tant que contacts à ouverture | 2 |
| Nombre de contacts en tant que contacts à fermeture | 2 |
| Orientation de l'élément d'actionnement | Autre |
| Nombre de contacts auxiliaires orientés sur la sécurité | 0 |
| Nombre de contacts en tant qu'inverseurs | 0 |
