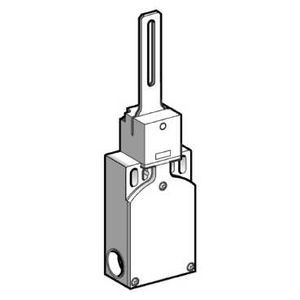

interrupteur de position de sécurité XCSTL levier rotatif 2 O plus 1 F
Prix sur consultation
Description
Caractéristiques principales :- Gamme de produits : Détection de sécurité Preventa
- Type de produit ou de composant : Interrupteur de protecteur
- Nom de composant : XCSTL
- Matière : Plastique
- Type de tête : Levier rotatif à tourelle
- Isolement : Double isolation
- Type d'unité de commande : Levier droit
- Directive del'opérateur : Centrée
- Raccordement électrique : Bornier
- Description des contacts : 1 ''O'' + 1 ''O'' + 1 ''F''
- Fonctionnement des contacts : Coupure lente, (NO échelonné)
- Capacité de serrage des bornes : 1 x 0,5 à 2 x 1,5 mm² avec ou sans embout de câble
- Entrée de câble : 2 entrées taraudées Pg 11
- Nombre de pôles : 3
- Diamètre extérieur du câble : 7...10 mm
- Ouverture positive : Avec contact "O"
- Angle d'actionnement : 5 °
- Durée de vie mécanique : 1000000 cycle
- Couple minimal d'actionnement : 0.1 N.m
- Couple minimum pour ouverture positive : 0.45 N.m
- Désignation code des contacts : A300, AC-15 (Ue = 120 V, Ie = 0,25) conformément à EN/IEC 60947-5-1 / A300, AC-15 (Ue = 240 V, Ie = 0,125) conformément à EN/IEC 60947-5-1 / Q300, DC-13 (Ue = 125 V, Ie = 0.55 A) conformément à EN/IEC 60947-5-1 / Q300, DC-13 (Ue = 250 V, Ie = 0.27 A) conformément à EN/IEC 60947-5-1
- [ui] tension assignée d'isolement : 500 V conformément à EN/IEC 60947-1 / 300 V conformément à UL 508 / 300 V conformément à CSA C22.2 No 14
- [uimp] tension assignéede tenue aux chocs : 6 kV conformément à EN/IEC 60947-5-1
- Résistance entre bornes : <= 30 mOhm conformément à EN/IEC 60947-5-4
- Protection contre les courts-circuits : 10 A cartouche fusible type gG (gl)
- Niveau de sécurité : Jusqu'à catégorie 4 avec système de surveillance approprié et câblage correct conformément à EN/ISO 13849-1 / Jusqu'à PL = e avec système de surveillance approprié et câblage correct conformément à EN/ISO 13849-1 / Peuvent atteindre SIL 3 avec système de surveillance approprié et câblage correct conformément à IEC 61508
- Données de fiabilité : B10d = 5000000 (value given for a life time of 20 years limited by mechanical or contact wear)
- Matière du coffret : Fibre de verre en polyamide PA66 imprégnée
- Matière du levier : Acier inoxydable
- Largeur : 52 mm
- Hauteur : 181 mm
- Profondeur : 30 mm
- Masse du produit : 0.145 kg
Ancien produit : Telemecanique XCSTL751
Caractéristiques techniques
| Fonction de commutation | Slow-action switch and quick-break switch |
| Courant de fonctionnement nominal ca-15, 230 v | 3,0 A |
| Courant de fonctionnement nominal ie cc-13, 230 v | 0,27 A |
| Matériau du boîtier/corps | Plastic |
| Adapté aux fonctions de sécurité | Oui |
| Revêtement du boîtier | Other |
| Avec affichage du statut | Non |
| Indice de protection (ip) | Ip67k |
| Type d'interface | None |
| Finition de l'interface pour communication orientée sur la sécurité | None |
| Finition du raccordement électrique | Cable entry pg |
| Catégorie de protection contre les explosions pour le gaz | None |
| Catégorie de protection contre les explosions pour la poussière | None |
| Type de construction du boîtier | Cuboid |
| Manœuvre positive d'ouverture | Oui |
| Sortie électronique | Non |
| Largeur du capteur | 52,0 mm |
| Hauteur du capteur | 181,0 mm |
| Nombre de contacts auxiliaires orientés sur la sécurité | 2,0 |
| Finition de l'élément d'actionnement | Rotary lever |
| Courant de fonctionnement nominal ca-15, 125 v | 6,0 A |
| Courant de fonctionnement nominal ie cc-13, 125 v | 0,55 A |
| Longueur du capteur | 30,0 mm |
| Fonction de commutation encliquetable | Non |
| Température ambiante en fonctionnement | -25,0 °C |
| Température ambiante en fonctionnement | 70 °C |
| Nombre de contacts en tant que contacts à ouverture | 2,0 |
| Nombre de contacts en tant que contacts à fermeture | 1,0 |
| Orientation de l'élément d'actionnement | Other |
| Nombre de contacts en tant qu'inverseurs | 0,0 |
