interrupteur de position de sécurité XCSTR axe rotatif 80 mm 2 O plus 1 F

Photo(s) non contractuelle(s)

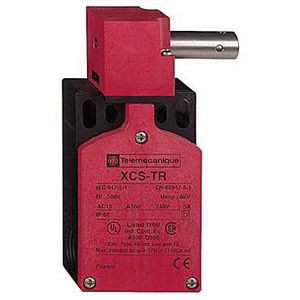

interrupteur de position de sécurité XCSTR axe rotatif 80 mm 2 O plus 1 F

Marque Schneider Electric

Référence XCSTR761

EAN 3389110177275

Commande min. 1

Prix sur consultation

Description

Caractéristiques principales :
  • Gamme de produits : Détection de sécurité Preventa
  • Type de produit ou de composant : Interrupteur de protecteur
  • Nom de composant : XCSTR
  • Matière : Plastique
  • Type de tête : Axe rotatif à tourelle
  • Isolement : Double isolation
  • Type d'unité de commande : Axe 80 mm
  • Raccordement électrique : Bornier
  • Description des contacts : 1 ''O'' + 1 ''O'' + 1 ''F''
  • Fonctionnement des contacts : Coupure lente, sans contact à court-circuit
  • Capacité de serrage des bornes : 1 x 0,34 à 2 x 0,75 mm² avec ou sans embout de câble
  • Entrée de câble : 2 entrées taraudées Pg 11
  • Nombre de pôles : 3
Caractéristiques complémentaires :
  • Diamètre extérieur du câble : 7...10 mm
  • Ouverture positive : Avec contact "O"
  • Angle d'actionnement : 5 °
  • Durée de vie mécanique : 1000000 cycle
  • Couple minimal d'actionnement : 0.1 N.m
  • Couple minimum pour ouverture positive : 0.45 N.m
  • Vitesse d'attaque minimale : 0.1 m/s
  • Désignation code des contacts : B300, AC-15 (Ue = 120 V, Ie = 0,25) conformément à EN/IEC 60947-5-1 / B300, AC-15 (Ue = 240 V, Ie = 0,125) conformément à EN/IEC 60947-5-1 / Q300, DC-13 (Ue = 125 V, Ie = 0.2 A) conformément à EN/IEC 60947-5-1 / R300, DC-13 (Ue = 250 V, Ie = 0.1 A) conformément à EN/IEC 60947-5-1
  • [ithe] courant thermique d'emploi sous enveloppe : 6 A
  • [ui] tension assignée d'isolement : 400 V (niveau de pollution: 3) conformément à EN/IEC 60947-1 / 300 V conformément à UL 508 / 300 V conformément à CSA C22.2 No 14
  • [uimp] tension assignéede tenue aux chocs : 4 kV conformément à EN/IEC 60947-5-1
  • Résistance entre bornes : <= 30 mOhm conformément à EN/IEC 60947-5-4
  • Protection contre les courts-circuits : 6 A cartouche fusible type gG (gl)
  • Niveau de sécurité : Jusqu'à catégorie 4 avec système de surveillance approprié et câblage correct conformément à EN/ISO 13849-1 / Jusqu'à PL = e avec système de surveillance approprié et câblage correct conformément à EN/ISO 13849-1 / Peuvent atteindre SIL 3 avec système de surveillance approprié et câblage correct conformément à IEC 61508
  • Données de fiabilité : B10d = 5000000 (value given for a life time of 20 years limited by mechanical or contact wear)
  • Matière du coffret : Fibre de verre en polyamide PA66 imprégnée
  • Matière du levier : Acier inoxydable
  • Largeur : 52 mm
  • Hauteur : 117 mm
  • Profondeur : 110 mm
  • Masse du produit : 0.187 kg
Référence : SCHXCSTR761 (Schneider-Electric)

Ancien produit : Telemecanique XCSTR761
