Photo(s) non contractuelle(s)

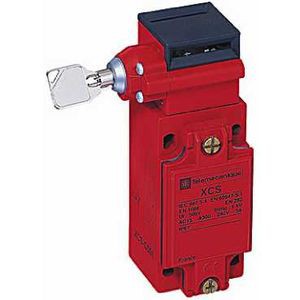

interrupteur de position de sécurité XCSC clélanguette 1 O plus 2 F
Prix sur consultation
Description
Caractéristiques principales :- Gamme de produits : Détection de sécurité Preventa
- Type de produit ou de composant : Interrupteur de sécurité
- Nom de composant : XCSC
- Design : Industriel
- Matière : Métal
- Type de tête : Tourelle à clé
- Description des contacts : 1 ''O'' + 2 ''F''
- Fonctionnement des contacts : Coupure lente, sans contact à court-circuit
- Entrée de câble : 1 entrée filetée PG13,5
- Diamètre extérieur du câble : 9...12 mm
- Raccordement électrique : Bornier, 1 x 0,5 à 2 x 1,5 mm² avec ou sans embout de câble
- Nombre de pôles : 3
- Description des verrouillages optionnels : Avec verrouillage de l'actionneur, déverrouillage par verrou actionné par clé
- Signalisation locale : 1 DEL orange (à l'ouverture des contacts NF)
- Tension circuit de signalisation : 110/240 V
- Ouverture positive : Avec contact "O"
- Type de circuit de signalisation : C.a.
- Durée de vie mécanique : 600000 cycle
- Vitesse d'attaque minimale : 0.01 m/s
- Vitesse d'attaque maximale : 0.5 m/s
- [ie] courant assigné d'emploi : 0,25 à 120 V catégorie d'utilisation AC-15, A300 conformément à EN/IEC 60947-5-1 / 0,125 à 240 V catégorie d'utilisation AC-15, A300 conformément à EN/IEC 60947-5-1 / 0.55 A à 125 V catégorie d'utilisation DC-13, Q300 conformément à EN/IEC 60947-5-1 / 0.27 A à 250 V catégorie d'utilisation DC-13, Q300 conformément à EN/IEC 60947-5-1
- [ithe] courant thermique d'emploi sous enveloppe : 10 A
- [ui] tension assignée d'isolement : 500 V conformément à EN/IEC 60947-1 / 300 V conformément à UL 508 / 300 V conformément à CSA C22.2 No 14
- [uimp] tension assignéede tenue aux chocs : 6 kV conformément à EN/IEC 60947-5-1
- Protection contre les courts-circuits : 10 A cartouche fusible type gG (gl)
- Actionneur forcé pour rés extractible : 1500 N
- Résistance à l'extraction : >= 20 N
- Vitesse de commande : 10 cyc/mn pour une viabilité maximale
- Niveau de sécurité : Jusqu'à catégorie 4 avec système de surveillance approprié et câblage correct conformément à EN/ISO 13849-1 / Jusqu'à PL = e avec système de surveillance approprié et câblage correct conformément à EN/ISO 13849-1 / Peuvent atteindre SIL 3 avec système de surveillance approprié et câblage correct conformément à EN/IEC 61508
- Données de fiabilité : B10d = 5000000 (value given for a life time of 20 years limited by mechanical or contact wear)
- Matière du corps : Zamak
- Matière de la tête : Zamak
- Profondeur : 44 mm
- Hauteur : 114 mm
- Largeur : 52 mm
- Masse du produit : 0.48 kg
Ancien produit : Telemecanique XCSC521
Caractéristiques techniques
| Courant de fonctionnement nominal ca-15, 230 v | 3,0 A |
| Courant de fonctionnement nominal ie cc-13, 230 v | 0,27 A |
| Matériau du boîtier/corps | Metal |
| Adapté aux fonctions de sécurité | Oui |
| Revêtement du boîtier | Other |
| Avec affichage du statut | Oui |
| Finition de l'élément de commutation | Slow-action switch |
| Finition de l'interface pour communication orientée sur la sécurité | None |
| Finition du raccordement électrique | Cable entry pg |
| Catégorie de protection contre les explosions pour le gaz | None |
| Catégorie de protection contre les explosions pour la poussière | Other |
| Type de construction du boîtier | Other |
| Indice de protection (ip) | Ip67k |
| Type d'interface | None |
| Courant de fonctionnement nominal ca-15, 125 v | 6,0 A |
| Courant de fonctionnement nominal ie cc-13, 125 v | 0,55 A |
| Largeur du capteur | 52,0 mm |
| Avec déverrouillage interne | Non |
| Hauteur du capteur | 114,0 mm |
| Longueur du capteur | 44,0 mm |
| Température ambiante en fonctionnement | -25,0 °C |
| Température ambiante en fonctionnement | 70 °C |
| Force de retenue | 20,0 N |
| Nombre de contacts en tant que contacts à ouverture | 1,0 |
| Nombre de contacts en tant que contacts à fermeture | 2,0 |
| Avec dévérouillage auxiliaire | Non |
| Nombre de contacts auxiliaires orientés sur la sécurité | 0,0 |
| Nombre de contacts en tant qu'inverseurs | 0,0 |
