Photo(s) non contractuelle(s)

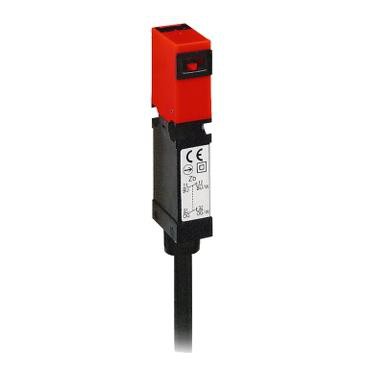

interrupteur de position de sécurité XCSM clélanguette 2 O plus 1 F
64.88 € HT 77.86 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 155 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme de produits : Détection de sécurité Preventa
- Type de produit ou de composant : Interrupteur de sécurité
- Nom de composant : XCSMP
- Design : Miniature
- Matière : Plastique
- Type de tête : Tête fixe à clé
- Description des contacts : 2 "O" + 1 "F"
- Fonctionnement des contacts : Coupure lente, sans contact à court-circuit
- Raccordement électrique : Pré-câblé
- Nombre de pôles : 3
- Description des verrouillages optionnels : Sans verrouillage de l'actionneur
- Isolement : Double isolation
- Longueur du câble : 2 m
- Composition du câble : 6 x 0,5 mm²
- Durée de vie mécanique : >= 1000000 cycle
- Vitesse d'attaque minimale : 0.05 m/s
- Vitesse d'attaque maximale : 1.5 m/s
- [ie] courant assigné d'emploi : 0.55 A à 125 V catégorie d'utilisation DC-13, Q300 conformément à EN/IEC 60947-5-1 / 0.27 A à 250 V catégorie d'utilisation DC-13, Q300 conformément à EN/IEC 60947-5-1 / 0.75 A à 240 V catégorie d'utilisation AC-15, C300 conformément à EN/IEC 60947-5-1 / 1.5 A à 120 V catégorie d'utilisation AC-15, C300 conformément à EN/IEC 60947-5-1
- [ithe] courant thermique d'emploi sous enveloppe : 2.5 A
- [ui] tension assignée d'isolement : 500 V conformément à EN/IEC 60947-1 / 300 V conformément à UL 508 / 300 V conformément à CSA C22.2 No 14
- [uimp] tension assignéede tenue aux chocs : 6 kV conformément à EN/IEC 60947-5-1
- Protection contre les courts-circuits : 10 A cartouche fusible type gG (gl)
- Actionneur forcé pour rés extractible : 8 N
- Résistance à l'extraction : >= 8 N
- Vitesse de commande : 20 cyc/mn pour une viabilité maximale
- Niveau de sécurité : Jusqu'à catégorie 4 avec système de surveillance approprié et câblage correct conformément à EN/ISO 13849-1 / Jusqu'à PL = e avec système de surveillance approprié et câblage correct conformément à EN/ISO 13849-1 / Peuvent atteindre SIL 3 avec système de surveillance approprié et câblage correct conformément à EN/IEC 61508
- Données de fiabilité : B10d = 5000000 (value given for a life time of 20 years limited by mechanical or contact wear)
- Matière du corps : Polyamide
- Matière de la tête : Polyamide
- Profondeur : 30 mm
- Hauteur : 87 mm
- Largeur : 15 mm
- Masse du produit : 0.11 kg
Ancien produit : Telemecanique XCSMP70L2
Caractéristiques techniques
| Courant de fonctionnement nominal ca-15, 230 v | 0,75 A |
| Courant de fonctionnement nominal ie cc-13, 230 v | 0,27 A |
| Matériau du boîtier/corps | Plastique |
| Adapté aux fonctions de sécurité | Oui |
| Revêtement du boîtier | Autre |
| Avec affichage du statut | Non |
| Finition de l'élément de commutation | Élément de commutation à action lente |
| Finition de l'interface pour communication orientée sur la sécurité | Sans |
| Finition du raccordement électrique | Avec câble préconfectionné |
| Catégorie de protection contre les explosions pour le gaz | Sans |
| Catégorie de protection contre les explosions pour la poussière | Autre |
| Type de construction du boîtier | Autre |
| Indice de protection (ip) | Ip67k |
| Type d'interface | Sans |
| Tension d'alimentation de courant nominal us électro-aimant à ca 50 hz | 240 V |
| Tension d'alimentation de courant nominal us électro-aimant à ca 50 hz | 240 V |
| Tension d'alimentation de courant nominal us électro-aimant à ca 60 hz | 240 V |
| Tension d'alimentation de courant nominal us électro-aimant à ca 60 hz | 240 V |
| Tension d'alimentation de courant nominal us électro-aimant cc | 250 V |
| Tension d'alimentation de courant nominal us électro-aimant cc | 250 V |
| Courant de fonctionnement nominal ca-15, 125 v | 1,5 A |
| Courant de fonctionnement nominal ie cc-13, 125 v | 0,55 A |
| Largeur du capteur | 15 mm |
| Avec déverrouillage interne | Non |
| Hauteur du capteur | 87 mm |
| Longueur du capteur | 30 mm |
| Température ambiante en fonctionnement | -25 °C |
| Température ambiante en fonctionnement | 70 °C |
| Force de retenue | 8 N |
| Nombre de contacts en tant que contacts à ouverture | 2 |
| Nombre de contacts en tant que contacts à fermeture | 1 |
| Avec dévérouillage auxiliaire | Non |
| Nombre de contacts auxiliaires orientés sur la sécurité | 0 |
| Nombre de contacts en tant qu'inverseurs | 0 |
