Photo(s) non contractuelle(s)

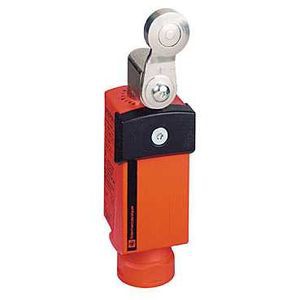

interrupteur de position de sécurité XCSP levier rotatif 2 O plus 1 F
39.77 € HT 47.72 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 13-18 jours Délai estimatif
Jusqu'à 95 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme de produits : Détection de sécurité Preventa
- Type de produit ou de composant : Commutateur de fin de course de sécurité
- Nom de composant : XCSP
- Design : Compact
- Matière : Plastique
- Type de tête : Tête rotative
- Technologie de protection : Capot de protection plastique, fixé par vis de sécurité à tête creuse 5 lobes
- Type d'unité de commande : Levier à galet en acier
- Description des contacts : 1 ''O'' + 1 ''O'' + 1 ''F''
- Fonctionnement des contacts : À action brusque
- Entrée de câble : 1 entrée filetée M20 x1,5
- Raccordement électrique : Bornier
- Capacité de serrage des bornes : 1 x 0,34...2 x 0,75 mm²
- Mouvement d'attaque : Avec came 30°
- Nombre de pôles : 3
- Ouverture positive : Avec contact "O"
- Durée de vie mécanique : 10000000 cycle
- Couple minimal d'actionnement : 0.1 N.m
- Couple minimum pour ouverture positive : 0.25 N.m
- Vitesse d'attaque maximale : 1.5 m/s
- Désignation code des contacts : B300, AC-15 (Ue = 240 V, Ie = 1.5 A) conformément à EN/IEC 60947-5-1 appendix A / R300, DC-13 (Ue = 250 V, Ie = 0.1 A) conformément à EN/IEC 60947-5-1 appendix A
- [ithe] courant thermique d'emploi sous enveloppe : 6 A
- [ui] tension assignée d'isolement : 400 V (niveau de pollution: 3) conformément à EN/IEC 60947-1 / 300 V conformément à UL 508 / 300 V conformément à CSA C22.2 No 14
- [uimp] tension assignéede tenue aux chocs : 4 kV conformément à EN/IEC 60947-1 / 4 kV conformément à IEC 60664
- Résistance entre bornes : <= 25 M' conformément à IEC 60255-7 catégorie 3
- Protection contre les courts-circuits : 6 A cartouche fusible type gG (gl)
- Précision de répétition : 0,1 mm sur pts déclenchement, 1 million cycles expl pour tête avec piston term
- Matière du corps : Plastique
- Matière de la tête : Zamak
- Matière du coffret : Plastique
- Profondeur : 35 mm
- Hauteur : 122 mm
- Largeur : 34 mm
- Masse du produit : 0.22 kg
Ancien produit : Telemecanique XCSP3919P20
Caractéristiques techniques
| Fonction de commutation | Interrupteur à rupture rapide |
| Courant de fonctionnement nominal ca-15, 230 v | 1,5 A |
| Courant de fonctionnement nominal ie cc-13, 230 v | 0,1 A |
| Matériau du boîtier/corps | Plastique |
| Adapté aux fonctions de sécurité | Oui |
| Revêtement du boîtier | Autre |
| Avec affichage du statut | Non |
| Finition de l'interface pour communication orientée sur la sécurité | Sans |
| Finition du raccordement électrique | Entrée de câble métrique |
| Catégorie de protection contre les explosions pour le gaz | Sans |
| Catégorie de protection contre les explosions pour la poussière | Sans |
| Type de construction du boîtier | Quader |
| Indice de protection (ip) | Ip67k |
| Manœuvre positive d'ouverture | Non |
| Finition de l'élément d'actionnement | Levier à galet |
| Type d'interface | Sans |
| Sortie électronique | Non |
| Largeur du capteur | 34 mm |
| Hauteur du capteur | 122 mm |
| Longueur du capteur | 35 mm |
| Fonction de commutation encliquetable | Non |
| Température ambiante en fonctionnement | -25 °C |
| Température ambiante en fonctionnement | -25 °C |
| Nombre de contacts en tant que contacts à ouverture | 2 |
| Nombre de contacts en tant que contacts à fermeture | 1 |
| Orientation de l'élément d'actionnement | Autre |
| Nombre de contacts auxiliaires orientés sur la sécurité | 0 |
| Nombre de contacts en tant qu'inverseurs | 0 |
