Photo(s) non contractuelle(s)

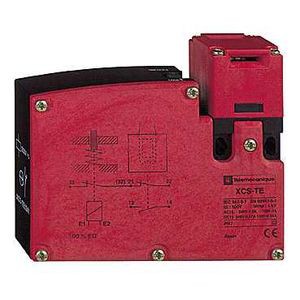

interrupteur de position de sécurité XCSTE clélanguette 1 O plus 1 F
269.47 € HT 323.36 € TTC
Marque Telemecanique Sensors
Référence XCSTE5511
EAN 3389110825411
Commande min. 1
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 646 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme de produits : Détection de sécurité Preventa
- Type de produit ou de composant : Interrupteur de sécurité
- Nom de composant : XCSTE
- Design : Rectangulaire
- Matière : Plastique
- Type de tête : Tourelle à clé
- Description des contacts : 1 ''O'' + 1 ''F''
- Fonctionnement des contacts : Coupure lente, sans contact à court-circuit
- Type et composition des contacts de solénoïde : 1 ''O'' (à action dépendante)
- Entrée de câble : 1 entrée filetée Pg 11
- Verrouillage électromagnétique : Verrouillage en excitation et déverrouillage en désexcitation de solénoïde
- [us] tension d'alimentation : 24 V (- 20...10 %)
- Diamètre extérieur du câble : 7...10 mm
- Raccordement électrique : Bornier, 1 x 0,5 à 2 x 1,5 mm² avec ou sans embout de câble
- Nombre de pôles : 2
- Description des verrouillages optionnels : Avec verrouillage, verrouillage par solénoïde
- Isolement : Double isolation
- Ouverture positive : Avec contact "O"
- Type de tension d'alimentation : AC/DC
- Fréquence d'alimentation : 50/60 Hz
- Facteur de charge : 1
- Puissance consommée en va : 10 VA
- Durée de vie mécanique : 1000000 cycle
- Force minimale pour ouverture positive : 15 N
- Vitesse d'attaque minimale : 0.01 m/s
- Vitesse d'attaque maximale : 0.5 m/s
- [ie] courant assigné d'emploi : 0.55 A à 125 V catégorie d'utilisation DC-13, Q300 conformément à EN/IEC 60947-5-1 / 0.27 A à 250 V catégorie d'utilisation DC-13, Q300 conformément à EN/IEC 60947-5-1 / 0,125 à 120 V catégorie d'utilisation AC-15, B300 conformément à EN/IEC 60947-5-1 / 1.5 A à 240 V catégorie d'utilisation AC-15, B300 conformément à EN/IEC 60947-5-1
- [ithe] courant thermique d'emploi sous enveloppe : 6 A
- [ui] tension assignée d'isolement : 500 V conformément à EN/IEC 60947-1 / 300 V conformément à UL 508 / 300 V conformément à CSA C22.2 No 14
- [uimp] tension assignéede tenue aux chocs : 6 kV conformément à EN/IEC 60947-5-1
- Protection contre les courts-circuits : 10 A cartouche fusible type gG (gl)
- Actionneur forcé pour rés extractible : 500 N
- Vitesse de commande : 10 cyc/mn pour une viabilité maximale
- Niveau de sécurité : Jusqu'à catégorie 4 avec système de surveillance approprié et câblage correct conformément à EN/ISO 13849-1 / Jusqu'à PL = e avec système de surveillance approprié et câblage correct conformément à EN/ISO 13849-1 / Peuvent atteindre SIL 3 avec système de surveillance approprié et câblage correct conformément à EN/IEC 61508
- Données de fiabilité : B10d = 5000000 (value given for a life time of 20 years limited by mechanical or contact wear)
- Matière du corps : Polyamide
- Matière de la tête : Polyamide
- Profondeur : 33 mm
- Hauteur : 94 mm
- Largeur : 110 mm
- Masse du produit : 0.36 kg
Ancien produit : Telemecanique XCSTE5511
Caractéristiques techniques
| Courant de fonctionnement nominal ca-15, 230 v | 1,5 A |
| Courant de fonctionnement nominal ie cc-13, 230 v | 0,27 A |
| Matériau du boîtier/corps | Plastique |
| Adapté aux fonctions de sécurité | Oui |
| Revêtement du boîtier | Autre |
| Avec affichage du statut | Non |
| Finition de l'élément de commutation | Élément de commutation à action lente |
| Finition de l'interface pour communication orientée sur la sécurité | Sans |
| Finition du raccordement électrique | Entrée de câble pg |
| Catégorie de protection contre les explosions pour le gaz | Sans |
| Catégorie de protection contre les explosions pour la poussière | Autre |
| Type de construction du boîtier | Quader |
| Indice de protection (ip) | Ip67k |
| Type d'interface | Sans |
| Tension d'alimentation de courant nominal us électro-aimant à ca 50 hz | 24 V |
| Tension d'alimentation de courant nominal us électro-aimant à ca 50 hz | 24 V |
| Tension d'alimentation de courant nominal us électro-aimant à ca 60 hz | 24 V |
| Tension d'alimentation de courant nominal us électro-aimant à ca 60 hz | 24 V |
| Tension d'alimentation de courant nominal us électro-aimant cc | 24 V |
| Tension d'alimentation de courant nominal us électro-aimant cc | 24 V |
| Courant de fonctionnement nominal ca-15, 125 v | 3 A |
| Courant de fonctionnement nominal ie cc-13, 125 v | 0,55 A |
| Largeur du capteur | 110 mm |
| Avec déverrouillage interne | Non |
| Hauteur du capteur | 94 mm |
| Longueur du capteur | 33 mm |
| Température ambiante en fonctionnement | -25 °C |
| Température ambiante en fonctionnement | 60 °C |
| Force de retenue | 20 N |
| Nombre de contacts en tant que contacts à ouverture | 1 |
| Nombre de contacts en tant que contacts à fermeture | 1 |
| Avec dévérouillage auxiliaire | Non |
| Nombre de contacts auxiliaires orientés sur la sécurité | 0 |
| Nombre de contacts en tant qu'inverseurs | 0 |
| Type d'interverouillage | Principe du courant de repos |
